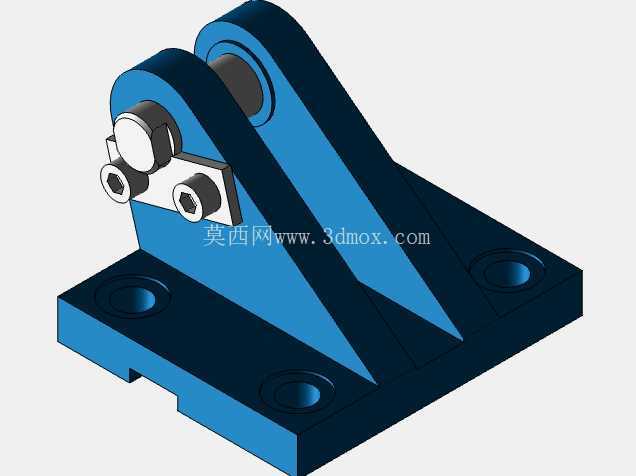

力士乐博世型CLCB16气缸叉型安装支座

在气动自动化生产线、工装夹具配套、物流输送设备的气缸安装环节，这类叉型安装支座是承担气缸铰接固定、负载传导的核心受力部件，主要适配32毫米活塞直径的CDT3、CDW160系列气缸，解决气缸在做摆动驱动动作时的固定端铰接需求，常见应用场景包括自动化线体的翻板机构、夹具的压紧摆臂、物料推送的摆杆驱动单元，这类场景下气缸并非直线固定安装，需要尾部或前端具备摆动自由度，避免杆端受径向力造成密封件过早磨损、活塞杆弯曲变形。

从功能特性来看，该安装座属于气缸的正交叉型安装附件，销孔直径为16毫米，适配对应规格的带销接杆气缸端，安装后可实现气缸在单一平面内的摆动，铰接间隙控制在h6公差等级，既保证摆动动作的顺畅无卡滞，又能避免间隙过大带来的驱动冲击、位置精度偏差。底座采用带加强筋的双耳支撑结构，两个立板之间的间距匹配气缸端叉的宽度，立板上的同轴销孔经过同轴度校验，确保安装销穿入后不会出现别劲现象，底座上设置三个沉头安装孔，可通过内六角螺栓直接固定在设备安装面或型材框架上，沉孔设计可保证螺栓头不突出底座平面，避免安装后出现干涉问题。

设计思路上完全遵循ISO 8133相关的气缸安装件标准，整体采用U形支架加三角加强筋的结构，在控制整体重量的前提下最大化提升结构刚性，额定负载可达12.5kN，能够承受气缸满行程输出时的反作用力，不会出现支座变形、焊缝开裂的问题。立板与底板连接处的三角筋从销孔受力位置一直延伸到底板边缘，将销孔承受的径向力直接传导至整个底板安装面，避免应力集中在立板与底板的焊接或拼接位置。销孔位置设置了润滑注油结构，可定期加注润滑脂降低铰接销的磨损，延长部件使用寿命，侧面还预留了锁定功能的安装位，可根据使用需求加装锁定组件，在特定位置实现气缸的位置锁定，满足安全防护、工位保持的功能需求。

从安装边界尺寸来看，该安装座底板长度、宽度适配常规32缸径气缸的安装空间要求，销孔中心到底板安装面的高度尺寸与对应气缸的安装尺寸完全匹配，安装后气缸的摆动中心高度符合设计值，不会出现驱动端行程偏差。底板上的安装孔孔距符合通用安装标准，可直接替换同规格的其他品牌安装支座，无需重新加工设备安装面的螺纹孔。立板外侧的加工平面可适配接近开关、位置传感器的安装，无需额外加装传感器支架，即可检测气缸的摆动到位位置，简化现场安装的配件准备工作。

实际选型使用过程中，需要注意该安装座仅适配对应销径、对应缸径的气缸系列，不可跨规格混用，安装时需保证铰接销的轴向固定可靠，避免设备运行过程中销子窜出造成设备故障，安装面需保证平面度，避免底座固定后出现翘曲，导致立板销孔同轴度偏差，造成摆动卡滞。这类安装支座的三维建模过程中，需要重点校验销孔的同轴度、安装孔的位置度、加强筋的受力分布，确保模型导入装配体后可直接完成虚拟装配，提前排查安装干涉、尺寸不匹配的问题，减少现场加工整改的工作量。
