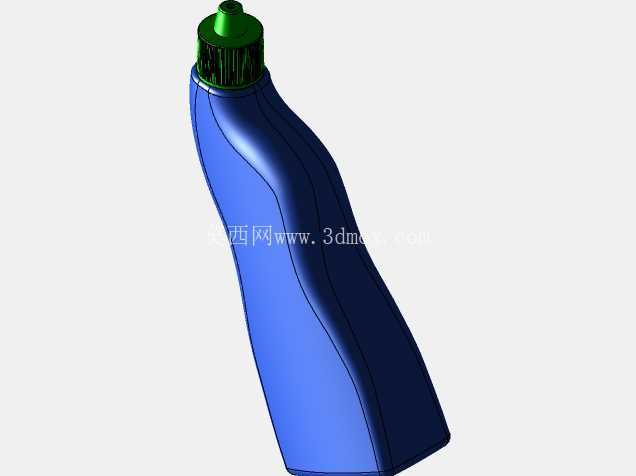

带滚花密封瓶盖的曲面包装瓶结构设计

日常流体类消费品的包装容器设计，往往需要在握持手感、密封可靠性、生产适配性之间找到平衡，这款带滚花瓶盖的曲面瓶结构，就是针对日化类、食用类流体内容物的灌装使用场景开发的结构方案。先从实际使用端的需求倒推设计逻辑，日常使用中这类瓶装产品最常出现的问题，一是瓶盖旋拧时打滑，尤其是手上沾有水或者内容物残留时，光滑的瓶盖侧面很难施加足够的扭转力，容易出现拧不开或者密封不到位漏液的情况；二是瓶身如果采用纯圆柱结构，握持时贴合度差，大容量规格的瓶身单手抓握容易滑脱；三是瓶口与瓶盖的配合如果公差控制不当，要么旋合过紧开启费力，要么配合间隙过大出现渗漏，同时还要适配自动化灌装线的旋盖工位尺寸要求，不能出现结构干涉。

针对这些实际使用痛点，瓶盖部分采用了顶部小直径凸台加侧面竖纹滚花的结构，顶部凸台的尺寸刚好适配自动化旋盖头的卡接定位需求，生产线上的旋盖设备可以直接通过这个凸台完成定位、下压、旋紧的全套动作，不需要额外设计定位工装，能直接适配多数常规灌装线的工位参数。侧面的滚花结构没有采用尖锐的齿形，而是做了圆弧过渡的竖纹，既保证了手部旋拧时的摩擦力，又不会因为棱边过于尖锐划伤使用者手部，滚花的纹理深度控制在0.3mm到0.5mm之间，既不会因为纹理过浅起不到防滑作用，也不会因为纹理过深导致注塑脱模时出现粘模、飞边过多的问题，降低后续生产的修模成本。瓶盖内部的密封结构采用了内塞加端面密封的双重设计，内塞的外径与瓶口内径采用过渡配合，旋紧后内塞可以完全塞入瓶口内部，堵住内容物的渗漏路径，端面的密封筋在旋紧后会紧贴瓶口的上端面，形成第二道密封屏障，哪怕瓶身因为倾倒、挤压出现内部压力变化，两道密封结构也能有效避免内容物漏出，适合装低粘度的水剂类或者中等粘度的乳液类内容物。

瓶身部分采用了不对称的曲面流线设计，没有使用常规的圆柱或者方柱结构，瓶身的握持区域做了内收的弧面，弧度刚好贴合成年人手掌自然弯曲时的贴合曲线，单手握持时手指可以自然搭在弧面的凹陷位置，不需要刻意用力抓握就能拿稳瓶身，哪怕是表面沾有水渍的情况下，曲面带来的更大接触面积也能提升握持的稳定性。瓶身的壁厚采用了均匀渐变的设计，从瓶口位置的2.5mm壁厚逐步过渡到瓶底位置的3mm壁厚，既保证了瓶口位置与瓶盖配合的结构强度，避免旋拧瓶盖时瓶口出现变形开裂，也让瓶底有足够的承重能力，堆叠存放时不会因为上层瓶身的压力出现底部凹陷变形。瓶身与瓶口的过渡位置做了圆弧过渡，没有出现直角转折，一方面是降低注塑生产时的应力集中问题，避免转折位置因为应力过大出现开裂，另一方面也能让内容物倾倒时不会在转折位置残留，减少内容物的浪费。

从安装边界和适配性来看，瓶口采用了标准的通用螺纹规格，螺距、牙型都和行业内常规的灌装瓶口参数保持一致，不需要单独开模定制对应的旋盖头，现有生产线可以直接兼容。瓶身的最大外径控制在75mm以内，整体高度在220mm左右，刚好适配常规的瓶装产品外包装盒尺寸，也能适配多数家用置物架、冰箱侧门架的存放空间，不会出现尺寸过大放不进常规储物空间的问题。瓶底做了内凹的防滑底脚结构，放置在光滑的台面时，底脚的环形接触面可以增加摩擦力，避免轻微触碰就出现滑落的情况，同时内凹的结构也能让瓶身放置时更加平稳，哪怕台面有轻微的不平整，也能通过底脚的微小形变保持放置稳定，不会出现晃荡倾倒的问题。

在结构细节的处理上，所有的棱边都做了R0.5以上的圆角处理，没有尖锐的边角，不管是生产过程中的模具加工、脱模取件，还是后续消费者使用过程中，都不会出现刮手的问题。螺纹的起止位置做了滑入导向设计，瓶盖对准瓶口后不需要刻意对齐螺纹，轻轻下压旋转就能顺利旋入，避免出现错牙、滑牙的问题，哪怕是第一次使用的消费者也能轻松完成瓶盖的开合操作。整个结构的设计没有多余的装饰性特征，所有的曲面、纹理、结构都服务于实际使用功能，没有为了造型牺牲生产便利性和使用可靠性，不管是用于日化洗护产品的包装，还是食用调味品类流体的包装，都能满足实际使用中的密封、握持、生产适配需求。
