力士乐U型气缸安装连接支座结构

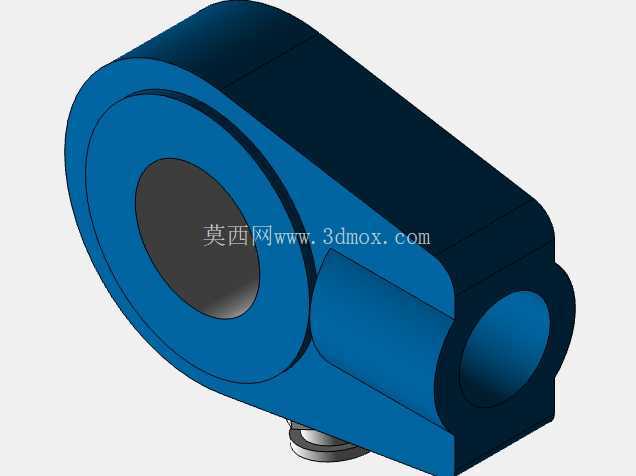

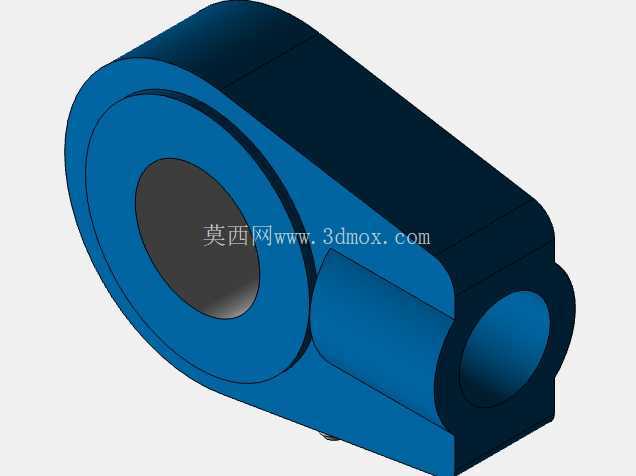

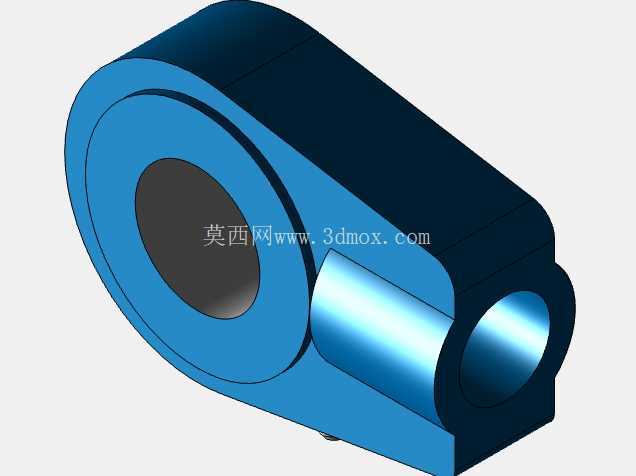

　　该U型安装支座是适配大缸径气缸、液压缸的端部铰接连接件，主要应用在重载气动液压回路的执行端安装场景，常见于冶金设备轧线辊道的气缸固定、工程机械臂架的油缸铰接、重型工装夹具的驱动端连接这类需要小角度摆动补偿的安装位置，区别于刚性法兰安装，这类U型夹结构可以抵消执行元件运行过程中因机架形变、负载偏移带来的同轴度误差，避免活塞杆承受径向弯矩，大幅延长密封件与活塞杆的使用寿命。从结构设计来看，主体采用一体化锻造后机加工的成型思路，主体大端为铰接孔位，用于穿装铰接销轴与设备机架的安装座连接，孔内可根据负载等级选配自润滑轴承套或者铜套，降低铰接转动时的磨损，小端的内孔用于与气缸、液压缸的杆端外螺纹或者缸底外螺纹旋合连接，侧面设置有锁紧螺钉孔位，安装到位后拧入紧定螺钉即可防止连接部位在往复运行过程中出现螺纹松脱，避免执行元件脱落引发设备故障。

　　外形尺寸方面，适配50mm活塞直径的执行元件时，铰接孔的中心高、U型开口宽度、连接螺纹深度都严格匹配对应系列执行元件的安装尺寸边界，安装时需要注意铰接销轴的配合公差，通常选用H8/f7的间隙配合，既保证转动灵活，又不会因间隙过大产生冲击载荷，U型开口的两侧面平行度公差控制在0.02mm以内，避免安装后出现卡滞，导致执行元件运行阻力增大。在实际设备选型应用中，这类U型安装支座的额定负载需要匹配对应执行元件的最大输出力，通常安全系数取3倍以上，适配250bar公称压力的液压缸时，支座的材质选用45号钢调质处理，表面做发黑防锈处理，部分腐蚀工况下也可选用304不锈钢材质加工，铰接孔的端面需要与机架安装面保留0.5-1mm的间隙，防止转动时端面摩擦产生额外阻力。

　　设计建模过程中，需要重点校验U型根部的应力集中位置，在往复冲击负载下，U型槽的根部圆角是最容易出现疲劳断裂的位置，建模时圆角半径不能小于2mm，同时要保证连接螺纹的有效旋合长度不小于螺纹公称直径的1.2倍，避免螺纹连接强度不足。在生产线的实际运维中，这类铰接支座属于易损连接件，长期运行后铰接孔会出现磨损椭圆，需要定期检查销轴与孔的配合间隙，当间隙超过0.5mm时需要及时更换衬套或者整个支座，避免间隙过大导致执行元件运行时出现抖动，影响设备运行精度。

　　不同于定制化的焊接安装座，这类标准化的U型夹可以直接适配标准系列的气缸液压缸，不需要额外设计加工安装连接件，能够大幅缩短设备设计与装配的周期，降低非标加工的成本，在各类自动化生产线、重型液压设备、工程机械设备的执行元件安装中应用十分广泛。建模时需要注意各安装尺寸的公差配合标注，尤其是铰接孔与连接螺纹的同轴度，需要控制在0.05mm以内，否则安装后会出现活塞杆别劲的问题，导致密封件过早磨损，出现泄漏故障。
