重型电力线缆夹紧固定压铸结构件

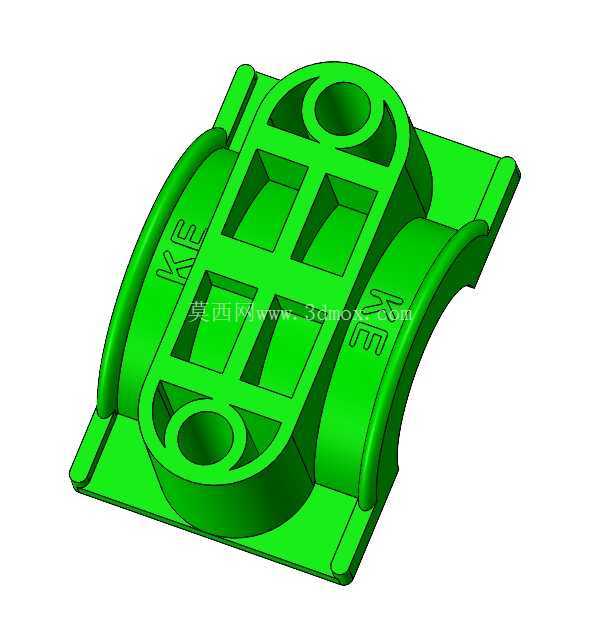

　　在输配电线路敷设、工业车间电力布线、户外电力设施搭建场景中，线缆的可靠固定直接关系到线路运行的稳定性，尤其是大截面动力电缆，自身重量大，短路故障时会产生极强的电动力拉扯，普通的塑料线卡、薄金属抱箍根本无法满足长期固定的强度要求，这类重型电缆夹就是针对这类重载线缆固定需求开发的结构件。从结构组成来看，整套夹具体由两个对称的半夹结构和一体式安装底座构成，两个半夹对合后形成适配电缆外径的圆弧夹持腔，圆弧内壁做了贴合线缆外护套的弧度处理，不会出现局部应力集中割伤线缆护套的问题，安装时先将下半夹与底座定位贴合，放入待固定电缆后扣合上半夹，通过两端安装孔穿入紧固件锁紧即可完成固定，整个安装过程不需要额外的定制工装，现场施工人员借助常规扳手就能完成操作，后期线路维护需要拆解调整时，松开紧固件就能打开夹体，不会对线缆造成二次损伤。

　　设计阶段首先考虑的是极端工况下的结构强度，夹体主体的承载面做了网格状加强筋布局，这种结构不是随意排布的，每道加强筋的走向都对应短路电动力的载荷传递路径，能把夹持时的局部应力快速分散到整个安装底座上，避免夹体在大载荷下出现开裂变形，同时加强筋结构相比实心结构能大幅降低铸件重量，减少材料消耗，也降低了压铸生产时的缩孔缺陷概率。夹体两侧的弧形侧翼是夹持力的主要承载部位，厚度比主体安装面厚2mm，对应紧固件锁紧时的压力传递，不会因为长期锁紧出现蠕变松弛，上下半夹的贴合面做了微小的止口定位，安装对合时能自动找准中心，不会出现错位导致夹持腔偏心，压伤线缆一侧的问题。

　　安装底座的四个延伸边做了圆角处理，底座上的两个安装孔为沉头设计，锁紧后螺栓头不会突出底座平面，保证安装后夹体能完全贴合安装基面，不会出现悬空受力的情况，安装孔的中心距按照电力金具常用的安装尺寸规范设计，能适配市面上多数电缆支架、桥架、设备进线口的安装孔位，不需要现场重新打孔调整。夹体表面的标识区域做了凹陷处理，压铸时可直接成型规格标识，不会因为长期户外使用出现标识磨损脱落，方便后期运维人员识别线缆规格与夹体适配范围。夹持腔的圆弧尺寸按照常用中压电力电缆的外径公差带设计，锁紧后能与电缆外护套形成足够的接触面积，单位面积的压紧力控制在电缆外护套的许用应力范围内，既不会因为压力太小导致线缆滑动移位，也不会因为压力过大压伤外护套影响线缆绝缘性能。在户外使用场景下，夹体的压铸结构没有多余的积水凹槽，所有棱角都做了R1以上的圆角过渡，不会积存雨水导致局部腐蚀，安装后线缆与夹体之间没有密闭缝隙，能避免积水积存加速护套老化。

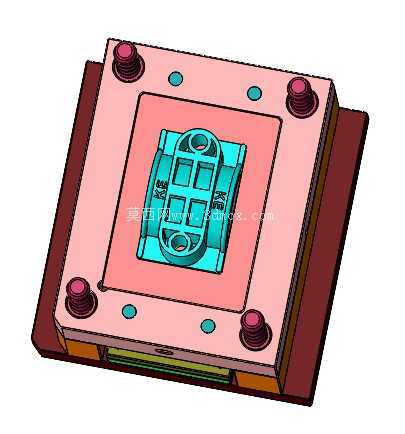

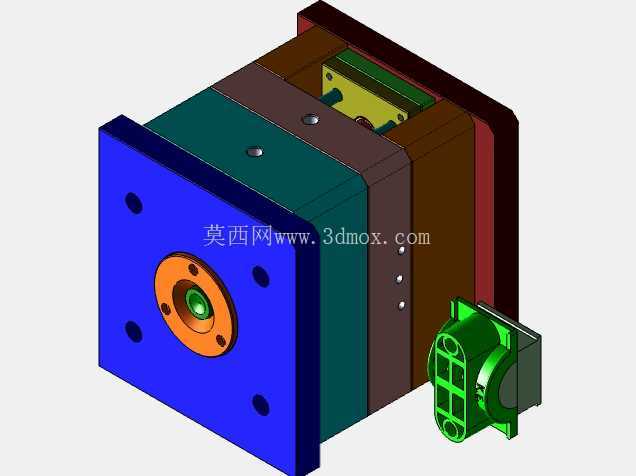

　　从建模逻辑来看，整个零件先绘制安装底座的基准轮廓，再向上拉伸半夹的主体结构，加强筋部分通过草图阵列后做布尔合并，所有的拔模斜度统一按照压铸工艺要求设置为1.5度，能保证压铸生产时顺利脱模，不需要后续大量机加工修正尺寸，安装孔与夹持圆弧的同轴度公差控制在0.1mm以内，保证两个半夹对合后夹持腔的圆度，避免出现夹偏的情况。这类结构件除了常规的电力架空、桥架敷设场景，也可用于矿山、港口等重载设备的进线电缆固定，能承受设备运行时的持续振动，不会因为长期振动出现紧固件松动、线缆滑脱的问题，相比传统的焊接式电缆固定件，这种压铸成型的夹体尺寸一致性更好，批量安装时互换性强，不需要针对每个夹体做适配调整，能大幅提升现场施工的效率。
