EMAS滚轮柱塞式限位开关结构设计

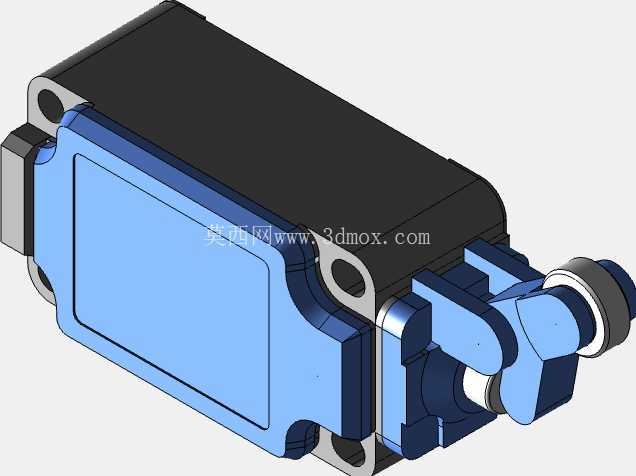

在自动化生产线、输送设备、机床加工单元的布局设计中，位置检测元件的选型与安装直接决定整套设备的运行可靠性，其中滚轮柱塞式限位开关是应用频次极高的机械式位置检测部件，本次呈现的这款限位开关三维结构，完全按照工业级元件的实际装配关系构建，可直接用于设备布局的干涉检查、安装位模拟。

从实际应用场景来看，这类限位开关常被布置在输送线的工件到位检测位、机床滑台的行程硬限位位置、自动化夹具的开合到位检测点，以及起重设备的行程终端保护位，依靠机械触碰触发内部触点通断，相比光电类检测元件，它不受粉尘、油污、切削液飞溅的环境影响，在金属加工、仓储物流、重型装备的恶劣工况下能保持稳定的触发精度，不会因为光线干扰、表面反光出现误信号。

从功能特性上拆解，这款开关采用侧向滚轮柱塞的触发结构，触发端的滚轮可降低与运动部件触碰时的摩擦阻力，当设备运动部件触碰滚轮时，柱塞向内压缩带动内部微动触点动作，输出到位信号；开关本体采用密封式壳体结构，接合面做了贴合止口设计，可阻挡常规工况下的粉尘、水渍侵入，适配车间多尘、多切削液的使用环境；本体两侧预留的带衬套安装孔，可通过螺栓直接固定在设备安装支架上，安装孔的长圆形设计预留了一定的位置调整余量，方便现场调试时微调开关的触发位置，匹配不同的触发行程需求。

设计思路上，整个模型完全还原实物的装配层级：外壳部分分为主体基座与上盖，基座预留了线缆接入的密封接头安装位，内部预留了微动开关的安装卡槽与触点走线空间，触发端的柱塞与本体之间设计了复位弹簧的安装腔，保证滚轮脱离触碰后柱塞能可靠复位，滚轮部分采用销轴铰接在柱塞端部，滚轮可绕销轴自由转动，避免长期滑动摩擦造成的部件磨损；接线端的防护结构做了凸起的加强筋设计，避免线缆弯折处出现断裂，同时增强壳体端部的结构强度，避免安装时受力开裂。

从安装边界与尺寸适配角度，模型完整还原了开关的整体外轮廓尺寸，本体的长宽高比例符合常规工业限位开关的安装尺寸规范，触发端的柱塞伸出长度、滚轮直径都按照实物参数构建，在做设备三维布局时，可直接将模型导入装配体，模拟运动部件的触碰行程，验证安装位置是否存在干涉，检查触发时滚轮的接触角度是否合理，避免出现垂直硬碰撞损坏开关柱塞；安装孔的孔位间距、孔径大小都与实物一致，可直接导出安装板的开孔尺寸，减少现场安装的二次测绘工作量。

在结构细节上，开关的触发滚轮采用耐磨工程塑料材质对应的结构设计，边缘做了圆角过渡，触碰时不会刮伤设备运动部件的表面；壳体的边角都做了小圆角处理，避免安装调试时锋利边角划伤操作人员；本体上的固定孔内嵌了金属衬套结构，反复拆装螺栓时不会出现塑料壳体滑牙的问题，提升元件的重复安装使用寿命。这类机械式限位开关作为设备安全保护与位置检测的基础元件，其三维模型的精准度直接影响设备设计阶段的布局效率，精准的模型可帮助结构工程师在设计阶段就完成安装位的校验、触发行程的模拟，减少现场安装调试时的改孔、移位工作量，也能提前规避运动部件与开关本体的碰撞风险。
