力士乐博世型CLCB气缸安装支座结构

在重型气动执行机构的应用场景里，大缸径气缸的安装固定一直是结构设计环节需要重点考量的部分，尤其是缸径200mm级别的CDT3、CDW160系列气缸，输出推力可达数百千牛，常规的轻型安装件根本无法承载作业过程中的交变载荷与冲击负载，很容易出现连接松动、支座变形甚至焊缝撕裂的问题，直接影响整套气动系统的运行稳定性。这款CLCB规格的安装块，就是专门针对该系列大推力气缸开发的铰接式安装支座，主要用在冶金设备、重型工装夹具、大型物料推送机构这类需要气缸做小幅摆动作业的工位，替代传统的焊接式支座，实现气缸的标准化快装，同时保证铰接部位的转动自由度，抵消气缸伸缩过程中因为安装同轴度误差带来的侧向力，避免活塞杆承受额外径向载荷，延长气缸密封件与活塞杆的使用寿命。

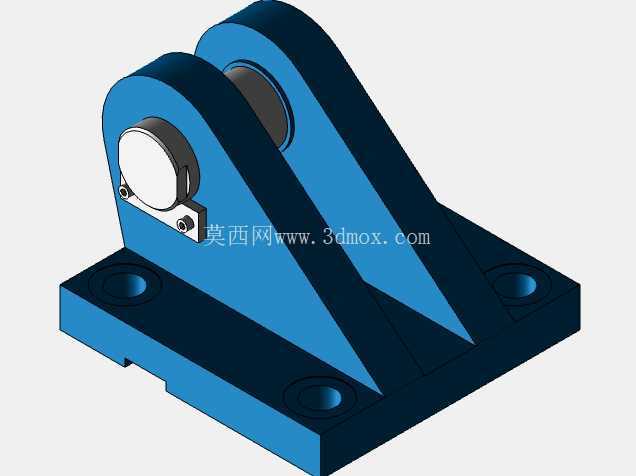

从结构设计思路来看，这款安装座采用了分体式铰接配合的结构逻辑，底部是带四个安装沉孔的矩形安装底板，底板上的沉孔可以适配内六角螺栓的安装，将整个支座牢牢固定在设备的安装基面之上，底板上方设置了两块平行的支撑立板，立板之间预留了足够的铰接空间，用来容纳气缸尾端的铰接耳环，立板上的同轴销孔用来穿装直径100mm的主销，主销和销孔之间按照h6的公差等级配合，既保证铰接转动的顺畅度，又能控制配合间隙，避免大负载下出现窜动。立板和底板之间设置了三角形的加强筋结构，筋板从底板边缘一直延伸到立板的销孔下方，将销孔承受的气缸推力顺畅传递到底板整个安装面，避免立板根部出现应力集中，在满负载推力作用下，筋板的结构可以有效降低立板的弯曲变形量，保证两块立板的销孔同轴度不会因为长期负载出现偏移。

实际选型使用的时候，需要重点核对安装边界尺寸，首先是底板的安装孔位间距，要和设备安装基面上的预留螺孔完全匹配，避免现场二次扩孔影响安装强度；其次是铰接销的中心高度，要和气缸伸出端的连接点高度匹配，保证气缸在整个伸缩行程中，摆动角度处于设计允许的范围内，不会出现运动干涉。铰接部位自带的锁紧机构，可以在安装调试完成后锁定主销的轴向位置，防止设备运行过程中因为振动导致主销窜出，同时配合销孔内部的润滑结构，可以在长期免维护的状态下保证铰接转动的灵活性，不会出现卡滞问题。整个安装块的材质选用高强度结构钢，所有受力面都做了去应力处理，焊接部位按照重载焊接标准执行，焊后进行整体加工，保证销孔的同轴度、底板的平面度都满足设计要求，在额定500kN的推力负载下，不会出现塑性变形。

在三维建模过程中，这类安装支座的建模需要重点关注几个配合面的公差设定，首先是底板安装面的平面度，要控制在合理的形位公差范围内，保证安装后和基面完全贴合，不会出现局部悬空导致的受力不均；其次是两个立板销孔的同轴度，这直接影响主销的安装难度和转动顺畅度，如果同轴度偏差过大，会导致主销穿装困难，运行过程中出现偏磨，加速销和孔的磨损；另外还要注意沉孔的深度设计，要保证螺栓安装后头部完全沉入沉孔内部，不会突出底板平面，影响安装贴合度。对于结构设计人员来说，这类标准安装支座的应用，可以大幅缩短非标设备的设计周期，不需要从零开始进行受力计算和结构设计，只需要核对气缸型号和安装尺寸，就可以直接选用，同时标准化的零件也方便后期的备件更换，降低设备的维护成本。在重型气动系统的布局中，这类铰接安装座的选型直接关系到整套执行机构的运行可靠性，很多现场出现的气缸活塞杆弯曲、密封件过早损坏的问题，往往都是因为安装支座的强度不足或者铰接间隙过大导致的，选用匹配规格的标准安装块，可以从安装端规避这类常见故障，提升设备的整体运行稳定性。
