HX711称重传感转接适配电路板结构

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1192701
  • HX711称重传感转接适配电路板结构
  • HX711称重传感转接适配电路板结构
  • HX711称重传感转接适配电路板结构
  • HX711称重传感转接适配电路板结构
  • HX711称重传感转接适配电路板结构

  在小量程称重检测、工业在线检重、小型实验台测力、嵌入式测力装置开发场景中,HX711配套的转接适配结构是连接称重传感器与主控板的核心衔接部件,很多工程师在搭建测力系统时,常遇到传感器引线杂乱、接线虚接、模块与通用洞洞板安装不匹配的问题,这款即插即用的转接结构正是针对这类现场痛点完成的结构设计。从实际使用场景来看,这类转接结构不需要额外飞线焊接,传感器端的引线可以直接通过板载的绿色螺钉端子完成压接固定,不需要反复焊线拆改,在设备调试阶段更换不同量程的称重传感器时,只需要松开端子螺丝重新压接引线即可,大幅缩短现场调试的接线耗时,也避免了焊接带来的虚接、引线脱落等故障隐患。

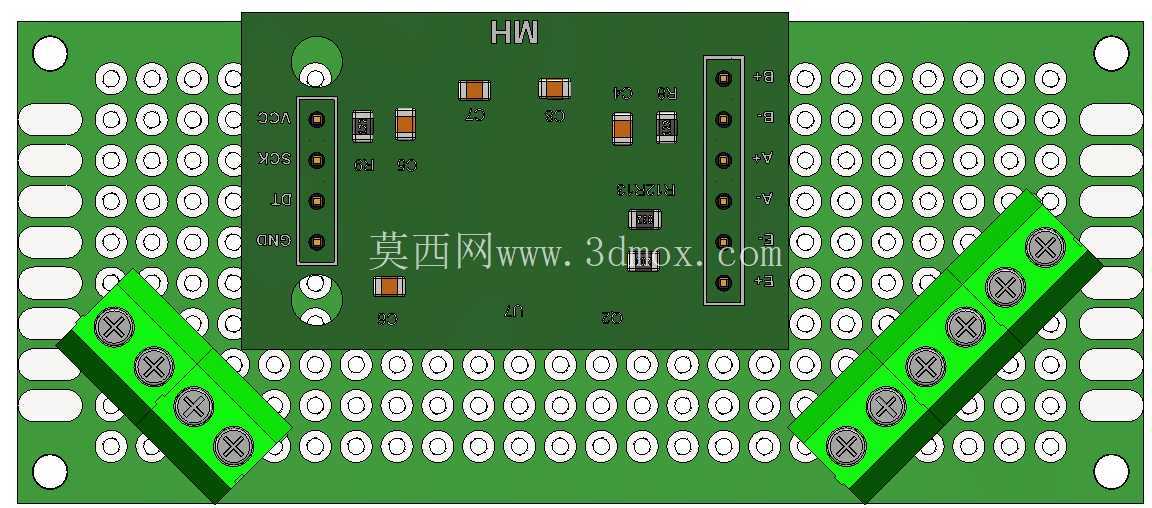

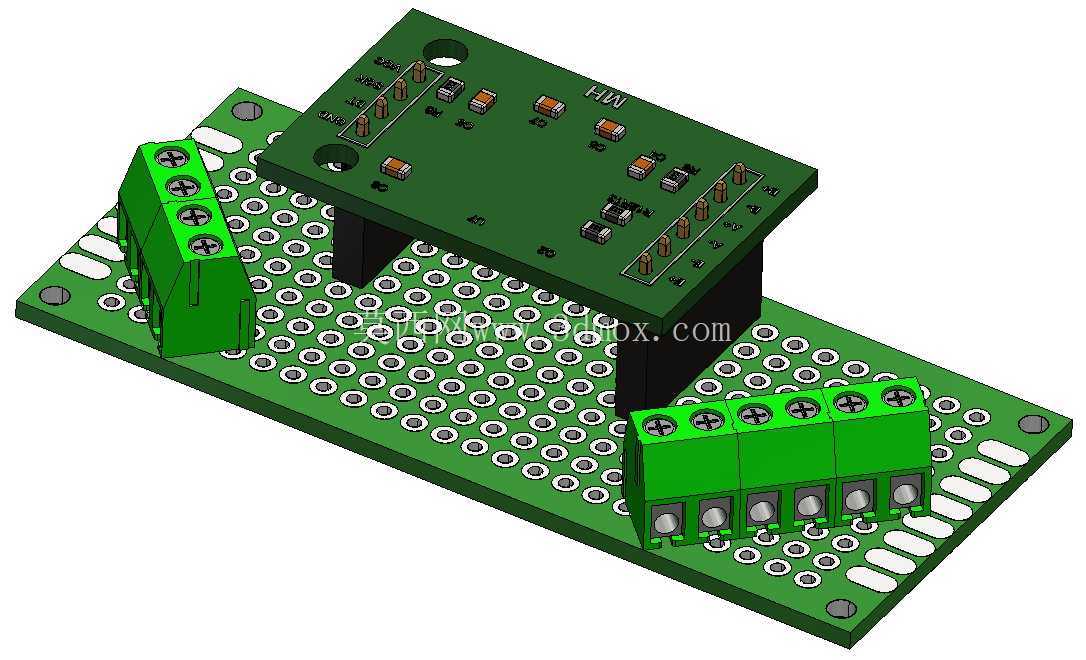

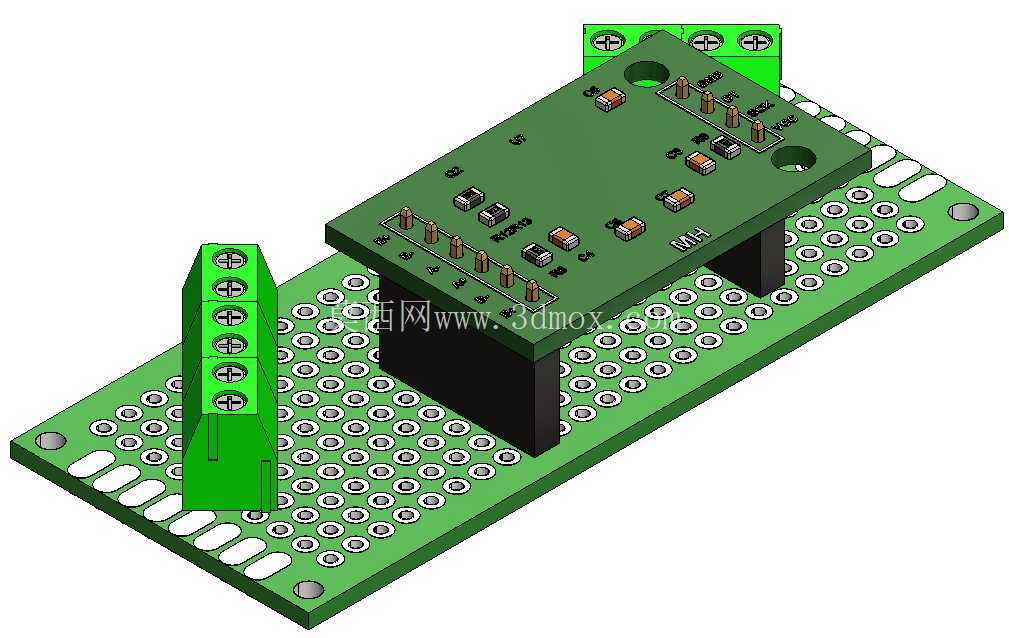

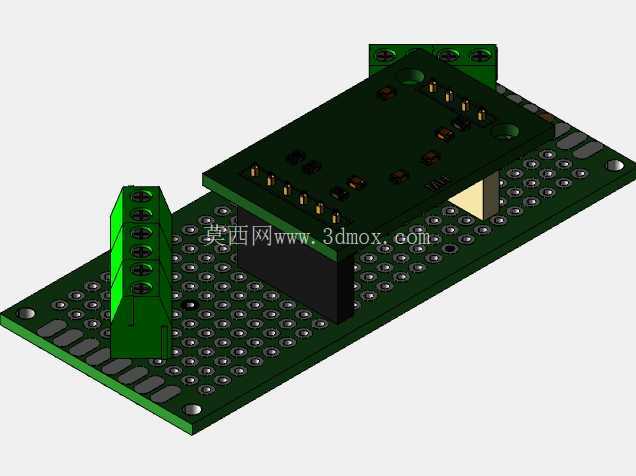

  设计过程中,首先考虑的是与通用原型板的安装兼容性,下层板直接采用标准洞洞板的孔位排布,孔间距严格遵循2.54mm的通用接插件间距规范,可以直接叠装在常规的面包板、洞洞板或者嵌入式开发板的扩展位上,不需要额外打孔制作安装支架,两个黑色的支撑柱将上层的HX711核心模块板抬升一定高度,既避免了上下板之间的焊点短路,也给接线操作留出了足够的手部操作空间,不会因为板间间隙过小导致螺丝刀操作时碰落周边贴片元件。上层核心板的布局上,将信号输入、电源输入的接线端子分别布置在板边的两个对角位置,称重传感器的激励电压、信号输出引线从板侧的端子接入,与主控板连接的排针引脚布置在板的另一侧,输入输出走线完全分开,避免了电源走线与微弱的毫伏级传感信号走线平行排布带来的电磁干扰,板上的贴片电阻、电容都按照信号流向依次排布,从输入端子的滤波电路到HX711芯片的信号处理链路走线最短,减少了信号传输过程中的衰减和干扰。安装边界方面,整体结构叠装后的总高度控制在常规嵌入式设备外壳的内部安装空间范围内,下层适配板的长宽尺寸刚好覆盖洞洞板上的常用安装区域,四个角预留的安装孔可以配合铜柱完成与设备底板的固定,不会和周边的其他电路模块产生位置干涉;接线端子选用的是带螺钉压接的绿色接线端子,每个端子的额定压接线径覆盖常用的传感器引线规格,不管是多股软线还是单股硬线都能可靠压接,端子的螺丝头采用十字槽设计,用常规的十字螺丝刀就能完成接线操作,不需要专用工具。

  在功能特性上,这种叠装式的转接结构把HX711模块的所有功能引脚都通过转接引出,不需要额外焊接排针,插装到洞洞板上之后就能直接完成电气连接,对于需要快速搭建测力原型的开发者来说,不需要单独绘制转接板打样,直接使用这套结构就能完成硬件搭建,在小批量设备试制阶段,这种标准化的转接结构也能减少装配的接线工作量,降低装配人员的接线错误率,因为所有接线位置都有清晰的引脚对应关系,只需要按照传感器的线序对应压接到端子上即可,不需要对照原理图反复核对走线。

  从结构可靠性角度考虑,板间的支撑柱采用绝缘材质,既保证了上下板之间的支撑强度,也避免了金属支撑柱带来的短路风险,下层适配板的板材厚度与常规PCB板厚度一致,叠装之后不会出现板体弯曲变形的情况,即使在有轻微振动的工业现场使用,也不会因为振动导致接插件松脱,接线端子的压接片采用铜质镀锡工艺,压接后接触电阻小,不会因为长期使用出现氧化导致信号漂移的问题。很多现场调试的场景中,工程师经常需要把HX711模块临时固定在测试台架上,这套转接结构的下层板预留的孔位也可以直接用扎带绑定在台架的铝型材上,不需要额外设计固定夹具,在临时测试场景下的适配性很强,不管是实验室的桌面测试,还是工业设备内部的长期安装,都能满足安装固定的需求。信号链路的设计上,板上的滤波元件布局紧贴HX711芯片的电源引脚,能够有效滤除电源端的尖峰干扰,保证称重信号的采样稳定性,避免因为电源干扰导致的称重数值跳变问题,对于毫伏级的称重传感器信号来说,这种就近滤波的布局比远距离布置滤波元件的抗干扰效果要好很多,也是结构设计时结合电路原理做的针对性布局优化。
