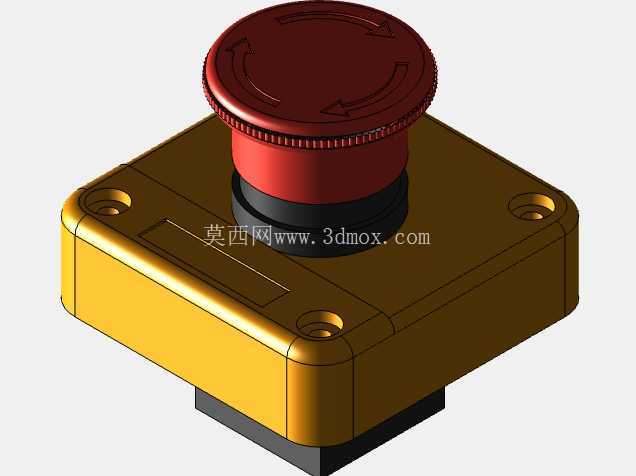

22mm规格1NO1NC红色蘑菇头急停按钮带盒

　　从实际使用场景来看，这类带独立安装盒的急停按钮，不需要嵌入柜体安装，可以直接固定在设备旁的立柱、操作工位侧边、输送线沿线的防护栏位置，相比嵌入式安装的急停，部署位置更灵活，能覆盖到操作人员在异常情况下伸手可及的范围，比如自动化生产线的工位旁、小型 standalone 加工设备的操作侧、仓储物流设备的通道边，都能直接固定安装，不需要额外配置电气安装箱体。按钮头部采用大直径红色蘑菇头设计，表面做了防滑的纹路处理，旋转复位的箭头标识直接模压在按钮头表面，操作人员在紧急状态下不需要精准瞄准，手掌或者手肘拍击就能触发停止动作，触发后按钮会保持锁定状态，必须顺时针旋转按钮头才能复位，避免误碰导致设备意外重启，完全符合电气安全规范里的急停动作要求。在工业电气控制回路的安全设计环节，急停按钮是所有涉及人员操作、设备运转场景中强制要求配置的安全元件，这款带安装盒的红色蘑菇头急停按钮，适配绝大多数工业现场的安全控制需求，其头部采用22mm的标准安装孔径，是目前工业控制领域应用最广泛的急停安装规格，不管是老旧设备的安全改造，还是新设备的电气柜、操作工位配套，都能直接匹配标准开孔尺寸，不需要额外做安装位的扩孔或者补焊调整。

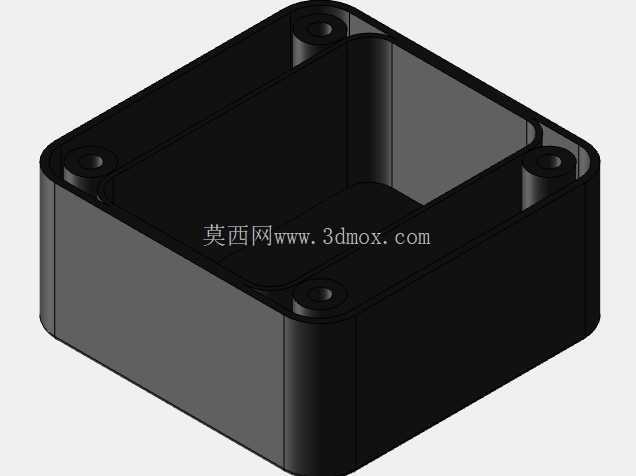

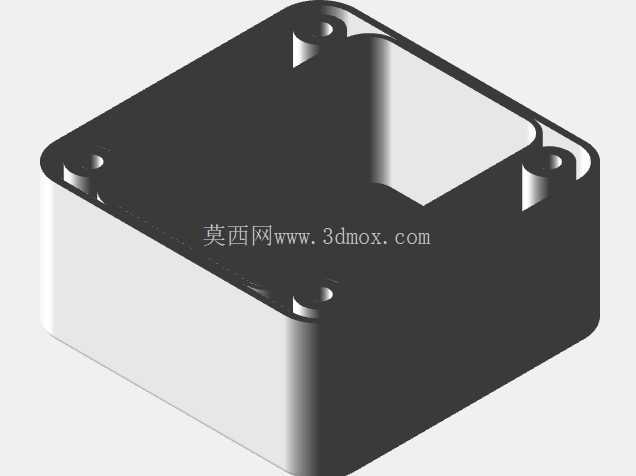

　　触点配置为1常开1常闭结构，常闭触点直接串联进设备的安全控制回路，触发时直接切断动力回路的供电，常开触点可以接入信号回路，给PLC或者上位系统发送急停触发的信号，方便系统记录故障位置、触发报警提示。配套的安装盒采用压铸壳体，边角做了圆弧过渡，四个角预留了沉头安装孔，安装时螺丝头不会突出盒体表面，避免剐蹭操作人员，盒体和按钮的配合位置做了密封结构，能满足防风雨的户外使用要求，哪怕是在户外的小型设备、港口的简易操作工位、厂区露天的输送设备上使用，也能抵御日常的雨水溅淋、粉尘侵入。

　　从设计细节来看，按钮头的红色饱和度符合安全色的标准要求，在车间复杂的光线环境下有足够的辨识度，按钮和底座之间的伸缩行程做了优化，拍击触发的反馈力度清晰，不会出现卡滞或者触发不到位的情况，安装盒的内部预留了足够的接线空间，进出线位置可以配套防水接头，现场接线时不需要额外扩宽盒体内部空间，常规的多股铜芯线压接端子后能轻松完成接线，盒体的壁厚满足现场的抗冲击要求，日常的工具磕碰、物料剐蹭不会导致盒体破裂损坏。

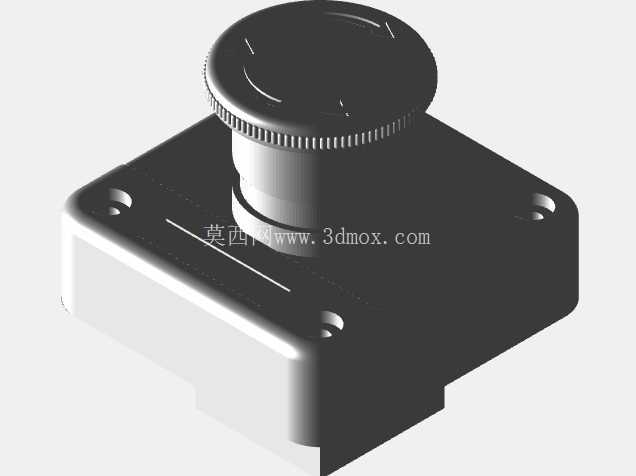

　　在做三维建模的时候，需要重点关注按钮的触发行程、安装孔的位置度、按钮头和安装盒的同轴度，这些尺寸直接影响后续实物装配的适配性，比如安装盒上的按钮开孔如果和22mm标准尺寸有偏差，会导致按钮装不进去或者固定后松动，四个安装孔的孔距如果误差过大，现场安装时会和现场的固定支架孔位对不上，蘑菇头的直径尺寸要保证足够的接触面积，才能满足紧急情况下盲操作的拍击需求，按钮的旋转复位结构要做运动仿真验证，确保旋转到指定角度后锁定结构能可靠脱开，不会出现复位卡滞的问题。这类急停按钮的额定参数可以适配660V电压等级、10A额定电流的控制回路，覆盖绝大多数工业设备的控制回路电压等级，不管是380V的工业设备、220V的民用配套设备，还是低压直流控制的自动化设备，都能直接配套使用，不需要额外考虑触点的耐压载流能力。
