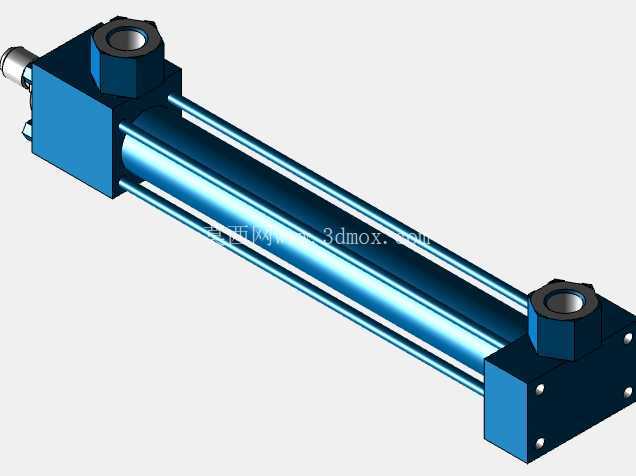

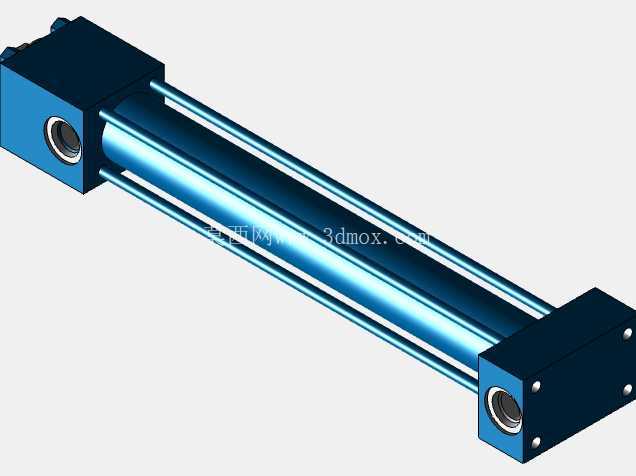

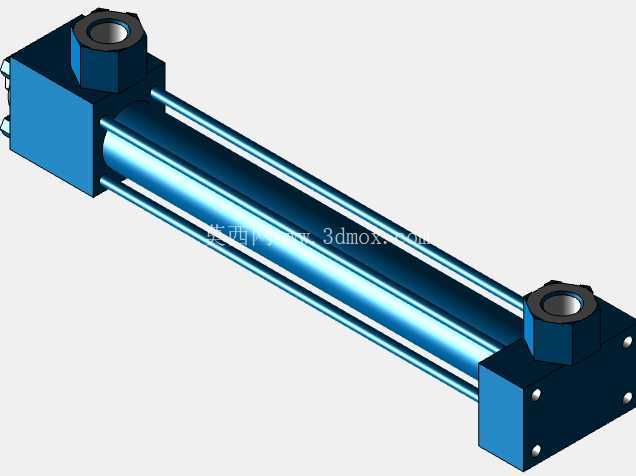

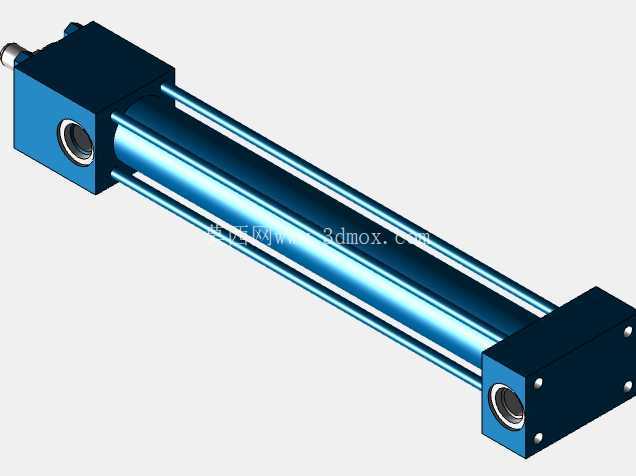

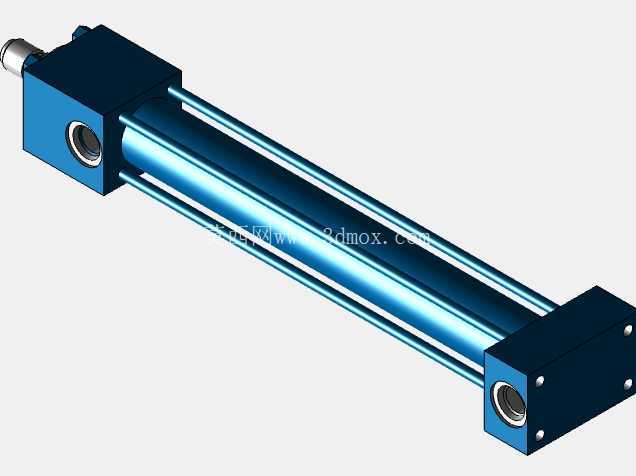

力士乐ME6安装单杆拉杆液压缸结构

在液压传动系统的执行端布局里，这类带ME6矩形法兰安装形式的单杆拉杆油缸，是重载工业场景里应用覆盖率极高的动力输出部件。不同于螺纹安装、铰轴安装的油缸形式，ME6安装方式靠缸底侧的一体式矩形法兰实现与设备安装面的刚性贴合，法兰上的安装孔位可通过螺栓直接锁紧在主机架的安装基准面上，安装过程不需要额外设计转接支座，能大幅减少安装环节的累计同轴度误差，尤其适合对油缸输出轴线与负载运动方向平行度要求较高的工位，比如压铸机的抽芯机构、重型工装夹具的夹紧工位、冶金设备的辊缝调节单元，都能看到这类安装形式油缸的应用。

从功能特性来看，这款25mm活塞直径的拉杆油缸属于该系列里的小缸径规格，额定工况下的压力等级覆盖16MPa至21MPa区间，完全符合ISO 6020-2与DIN 24554的通用液压油缸标准，这意味着它的密封沟槽尺寸、拉杆受力分布、油口连接规格都和行业通用标准件保持一致，后期维护更换密封件、缓冲部件时不需要单独定制非标配件，能有效降低设备运维的备件储备成本。拉杆式的结构设计让缸筒承受的径向力被四根对称布置的拉杆均匀分担，相比焊接式缸体的油缸，拉杆结构在长期承受交变压力载荷时，缸体的变形量更小，密封件的偏磨概率更低，使用寿命能比同参数焊接油缸提升30%左右。

设计层面上，这款油缸的行程设定为200mm，属于该缸径下的常规行程区间，若实际工况有更长行程需求，同系列同缸径规格最大可支持3000mm行程的定制，但需要注意长行程工况下要配合中间支撑结构避免活塞杆挠曲变形。缸体两端的缓冲设计为标配结构，当活塞运行到行程端点前3-5mm位置时，缓冲柱塞会提前封堵主回油通道，让回油只能通过缓冲间隙缓慢排出，从而降低活塞撞击端盖的冲击力，减少主机运行时的液压冲击与振动噪音，这一设计在高速往复运动的工况下尤为重要，能避免长期撞击导致的端盖连接螺栓松动、活塞杆疲劳断裂等故障。

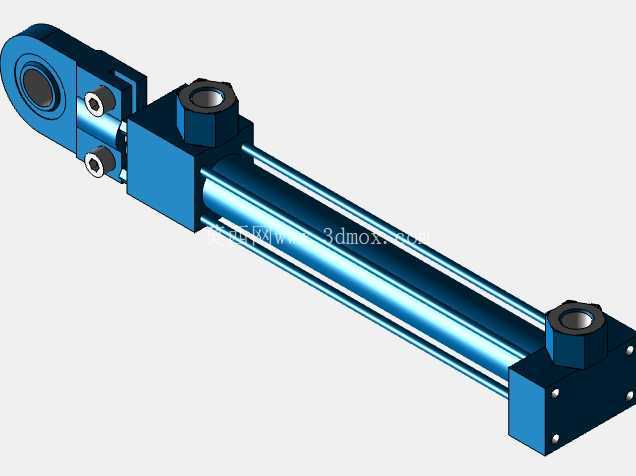

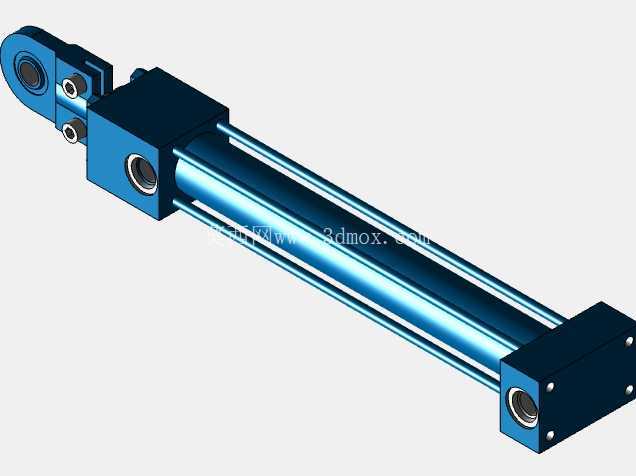

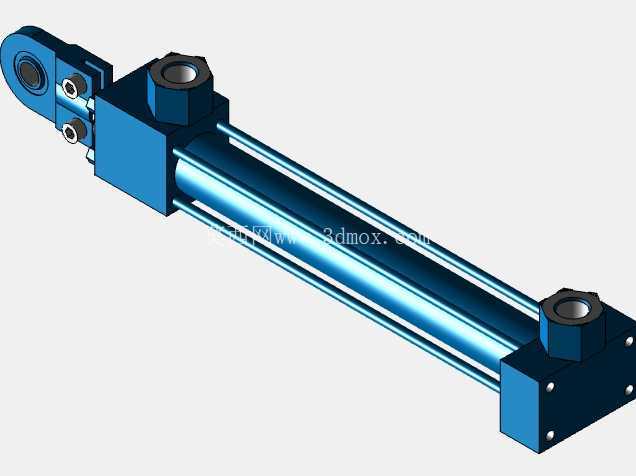

从安装边界尺寸来看，ME6法兰的安装面为矩形结构，法兰上的四个安装孔呈对称分布，安装时需要保证安装面的平面度公差不超过0.05mm/m，否则锁紧螺栓后会导致缸筒产生微变形，增大活塞运动时的摩擦阻力，甚至出现爬行现象。活塞杆端采用的是铰接耳环连接形式，耳环内的轴套为自润滑铜套，可补偿小幅度的负载偏载角度，但偏载角度不能超过2°，否则会导致活塞杆承受过大径向力，造成密封件快速磨损、活塞杆弯曲等问题。油口位置分布在缸筒两侧的端盖上，进出油口的螺纹规格为标准公制细牙螺纹，配管时需要保证油管的弯曲半径符合液压管路安装规范，避免管路应力传递到缸体油口位置造成油口开裂。

在实际选型应用时，需要注意这款油缸的活塞直径为25mm，对应的活塞杆直径为标准杆径规格，无杆腔的有效作用面积大于有杆腔，因此无杆腔进油时输出推力更大，有杆腔进油时运动速度更快，设计液压回路时要根据负载的运动方向匹配对应的流量与压力参数。如果用于垂直安装的工况，需要在回路中加装液压锁或者平衡阀，防止负载自重导致活塞杆自行下滑，引发安全事故。另外，该系列油缸的工作介质推荐采用抗磨液压油，工作油温控制在15-65℃区间，油温过高会加速密封件老化，油温过低会导致油液粘度增大，引发油缸动作迟缓、压力损失增大的问题。

很多结构工程师在做设备三维布局时，容易忽略油缸的最小安装距尺寸，这款200mm行程的油缸，最小安装距是指活塞完全缩回时，耳环铰接中心到法兰安装面的轴向距离，这个尺寸直接决定了设备安装空间的轴向预留长度，如果预留空间不足，会导致油缸安装后活塞无法完全缩回，达不到设计行程要求。同时还要预留足够的维护空间，保证后期更换密封件、紧固拉杆螺栓时有足够的操作空间，不需要拆解周边其他部件就能完成维护作业。
