力士乐CDT3-MT4耳轴安装拉杆液压缸结构

在压铸生产线的周边液压回路、弧面轨迹工装的驱动单元、存在侧向力扰动的往复执行工位里，这类带中心耳轴安装形式的拉杆液压缸一直是选型清单里的高频选项。区别于法兰安装、脚座安装的缸体，中心耳轴的安装支点落在缸筒长度方向的中点位置，允许缸体在工作行程中绕耳轴做小角度摆动，刚好适配执行端需要沿弧线运动、或者设备运行中存在安装同轴度偏差、侧向载荷无法完全消除的场景，能避免缸杆承受额外的径向弯矩，从安装形式上降低杆端密封件的偏磨概率，延长密封组件的更换周期。

从结构设计逻辑来看，这款拉杆缸采用四根通长拉杆将缸筒、前后端盖锁紧为整体，这种结构的优势在于缸筒加工不需要额外做法兰止口或者焊接端座，筒身可以采用高精度冷拔珩磨管，内孔的尺寸精度和表面粗糙度更容易控制，同时拉杆的预紧力可以均匀作用在端盖的整个密封端面，避免局部压紧力不足导致的高压泄漏问题。缸的活塞直径为25mm，匹配12mm直径的活塞杆，200mm的额定行程覆盖了多数中小型工装的往复动作需求，公称160bar的压力等级对应常规液压系统的常规工作压力区间，短时210bar的峰值压力耐受能力也能应对系统瞬时压力冲击的工况，不需要额外在回路里增加过多的缓冲保护元件。

安装边界上，中心耳轴的轴径为18mm，耳轴中心到缸头端面的距离为74mm，到缸底座端面的距离为80mm，整缸含行程的总长度为138mm，这些尺寸是做安装支座设计时必须严格对齐的参数，耳轴的配合公差建议选H7/f7的间隙配合，既保证缸体摆动的灵活性，又不会因为配合间隙过大产生工作异响。油口采用G1/4的管螺纹，布置在缸筒对应的位置，管路连接时要预留足够的弯曲半径，避免缸体摆动时拉扯硬管造成接头泄漏。活塞杆端的外螺纹为M10x1.25，和负载连接时建议加装球面铰接接头，进一步抵消安装时的角度偏差，避免活塞杆承受附加径向力。

端盖位置集成的可调缓冲结构是这款缸的实用设计，当活塞运行到行程两端位置时，缓冲柱塞会先插入端盖的缓冲腔，通过节流缝隙把一腔的油液缓慢挤出，实现活塞的平稳减速，避免活塞硬撞端盖产生冲击噪音和结构损伤，缓冲的调节螺钉可以根据实际负载的重量和运行速度调整节流开度，匹配不同工况下的缓冲效果，不需要额外在回路中加装外部缓冲阀组，简化了液压回路的设计。密封配置上，活塞和杆端都采用了适配液压油介质的耐磨密封件，针对常规矿物液压油的工作环境，能保证长期运行下的内泄和外泄控制在标准允许范围内，展台上的B型油口连接选项也给不同管路走向的布局提供了选择空间，不需要额外加装过渡接头调整油口方向。

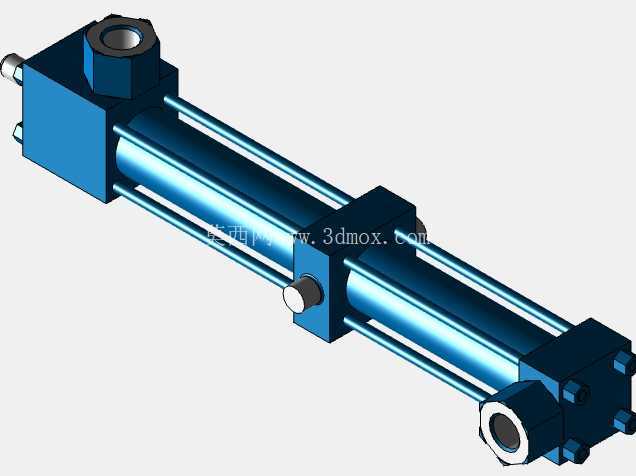

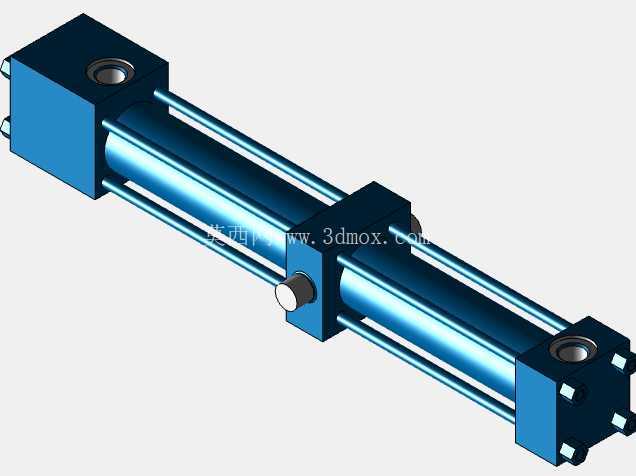

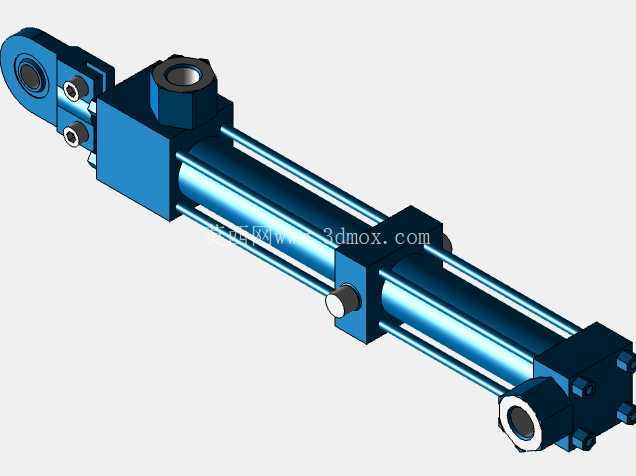

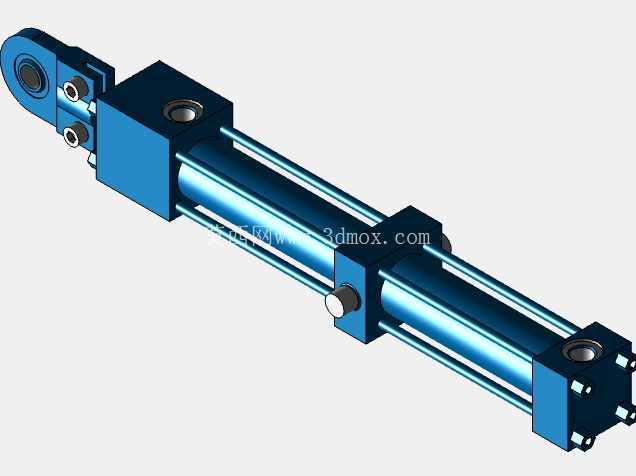

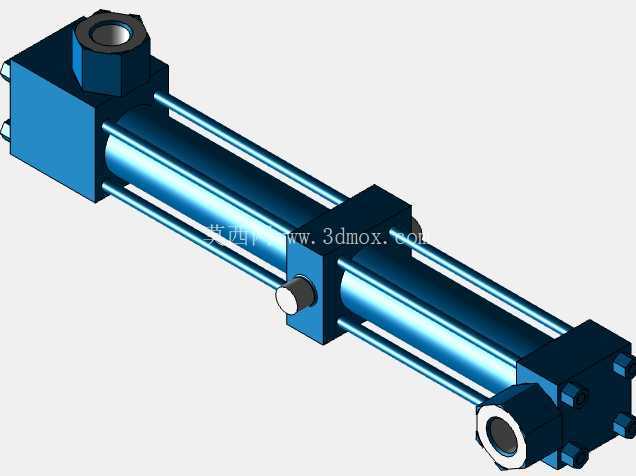

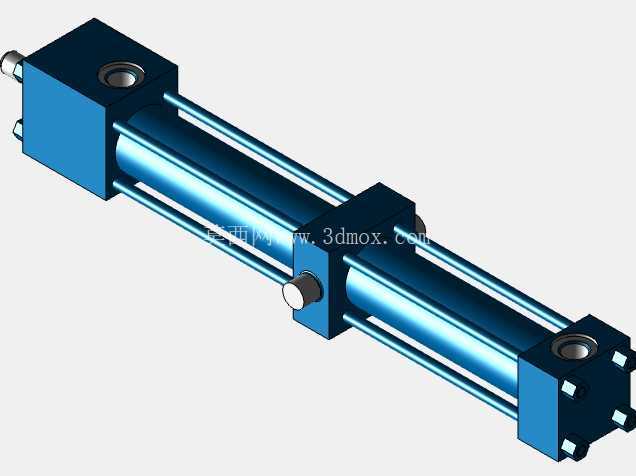

在压铸模具的抽芯动作、工装夹具的夹紧松开、小型压装工位的进给动作里，这类缸的安装形式和参数刚好匹配使用需求，做三维布局时可以直接调用模型核对安装空间，检查缸体全行程摆动时和周边结构的干涉情况，提前规避现场安装时才发现的空间不足问题，耳轴安装座的设计要保证两个耳轴的支撑座同轴度，避免耳轴承受额外的扭转力，支撑座的宽度要覆盖耳轴的整个配合长度，保证支撑刚度，防止高压动作时耳轴变形导致缸体卡滞。
