力士乐CDT3-MX1单杆拉杆气缸结构设计

在各类工业自动化生产线、液压气动控制系统、重型装备的执行端，拉杆式气缸是应用极为广泛的直线执行元件，这款对应力士乐CDT3-MX1规格的单杆拉杆气缸，主要面向需要稳定直线往复推力输出的工况场景，常见于压铸模具周边的抽芯机构、机床的工件夹紧工位、物流输送线的挡停机构、冶金设备的进给单元等场景，能够在中等压力的液压或气动回路中完成推拉动作，为负载提供可靠的直线驱动力。

从结构设计思路来看，这款气缸采用经典的两侧加长拉杆安装形式，也就是MX1安装类型，四根通长拉杆贯穿缸筒两端的端盖，通过端部的螺纹锁紧将缸筒、前后端盖牢牢压合为整体，这种结构的优势在于缸筒受力均匀，承压能力稳定，相比螺纹端盖连接的气缸，拉杆结构在长期交变载荷下不容易出现端盖松动的问题，同时也方便后期拆解维护，更换密封件或者缸筒时只需要松开拉杆螺母即可完成拆装，不需要破坏缸体本身的结构。缸体部分采用光滑圆柱缸筒设计，活塞在缸筒内部做往复直线运动，两端伸出的活塞杆采用同轴度较高的加工工艺，保证运动过程中不会出现偏磨，延长密封件的使用寿命。

从安装边界与尺寸特性来看，这款气缸活塞直径为25mm，行程长度为200mm，对应同系列的CDT3拉杆气缸，行程最长可拓展至3000mm，能够覆盖绝大多数中短行程的直线驱动需求。安装时需要注意，MX1两侧加长拉杆的安装形式，允许利用拉杆伸出端的螺纹柱作为头部和底端的安装固定点，不需要额外在端盖上加工安装法兰或者脚座，能够节省安装空间，尤其适合安装位置紧凑、无法布置额外安装支架的设备内部。需要特别注意的是，25mm活塞规格的该款气缸，端口连接仅适配管线连接B型，符合ISO 1179-1标准，选型配管时不能混用其他规格的油口接头，避免出现密封失效漏油漏气的问题。

性能参数层面，这款气缸的设计标称工作压力为160bar，静态负载下最大可承受210bar的压力，符合ISO 6020-2、DIN 24554、NF/ISO 6020-2等相关行业标准，缸体本身的加工精度能够保证在额定压力下的内泄漏量控制在标准允许范围内，不会因为内泄过大导致出力不足、动作爬行等问题。活塞与缸筒之间的密封采用耐磨耐高温的密封件组合，能够适应常规矿物液压油或者压缩空气介质的工作环境，在常规工业车间的温度环境下可以长期稳定工作，不需要频繁更换密封组件。

在实际设备选型应用中，需要结合实际负载的大小、运动速度、安装空间来确认适配性，25mm缸径在160bar工作压力下能够提供的理论推力大约在7850N左右，拉力因为活塞杆占用了部分活塞面积会略小于推力，选型时需要预留足够的安全系数，避免气缸长期在满负载状态下工作，缩短使用寿命。另外MX1安装形式的气缸，在安装时需要保证负载的运动方向与气缸活塞杆的轴线完全同轴，避免出现侧向力作用在活塞杆上，否则会导致活塞杆弯曲、密封件偏磨、缸筒内壁拉伤等故障，影响设备的正常运行。如果需要特殊的安装形式或者密封配置，需要结合实际工况调整结构，不能直接套用标准型号的安装尺寸。

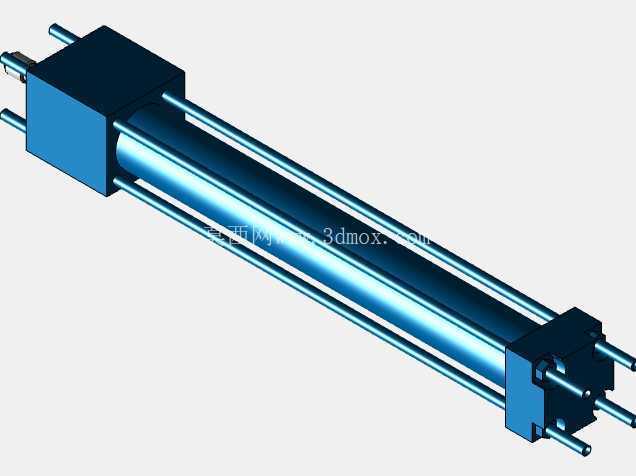

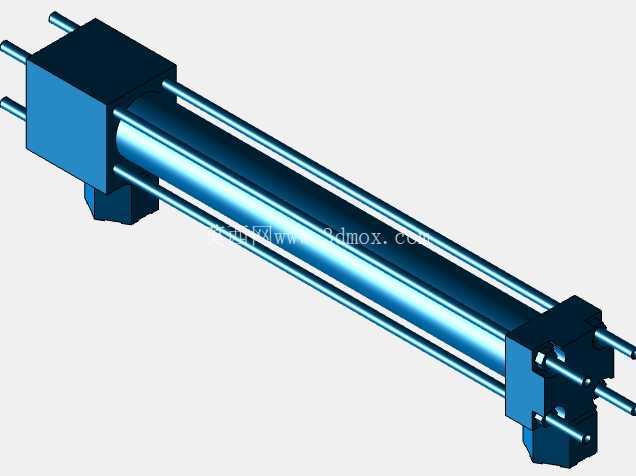

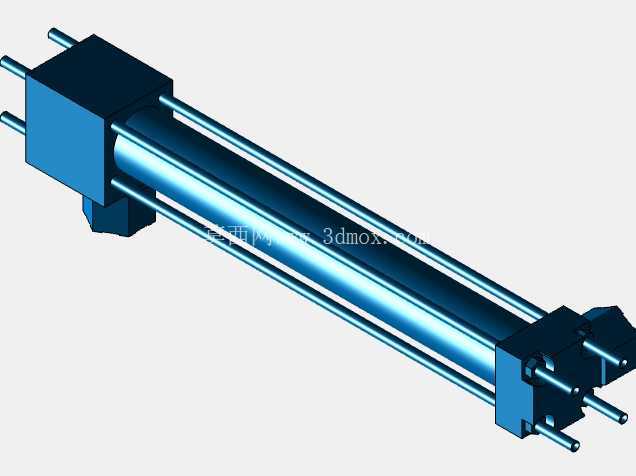

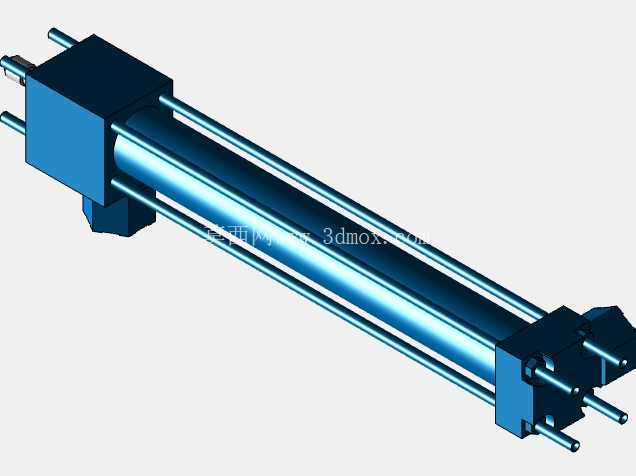

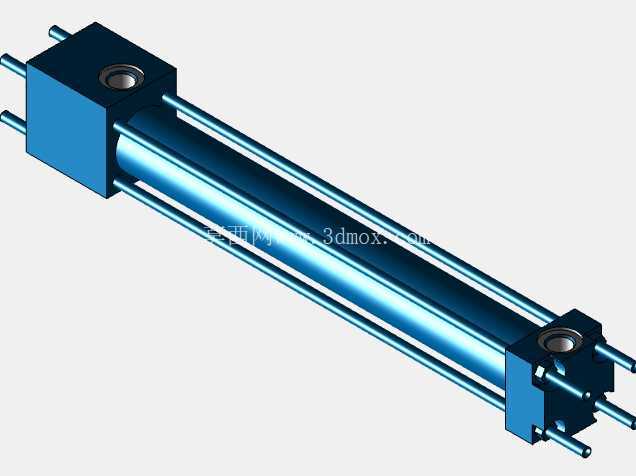

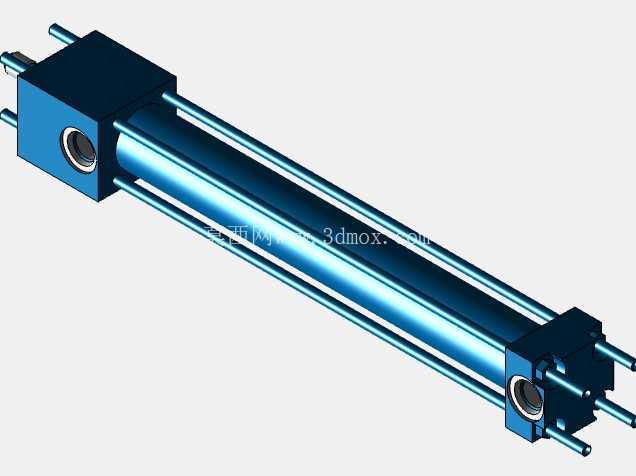

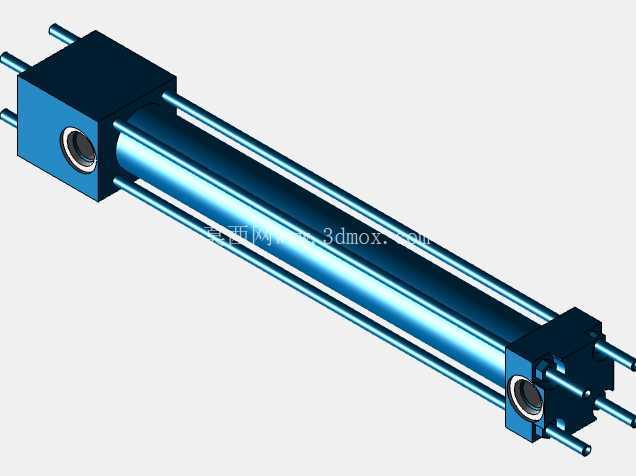

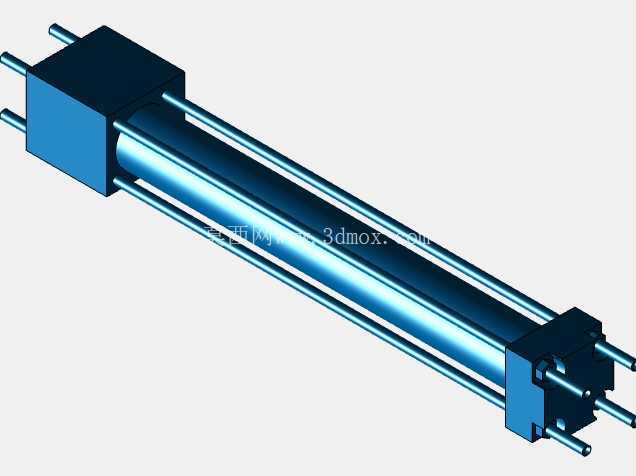

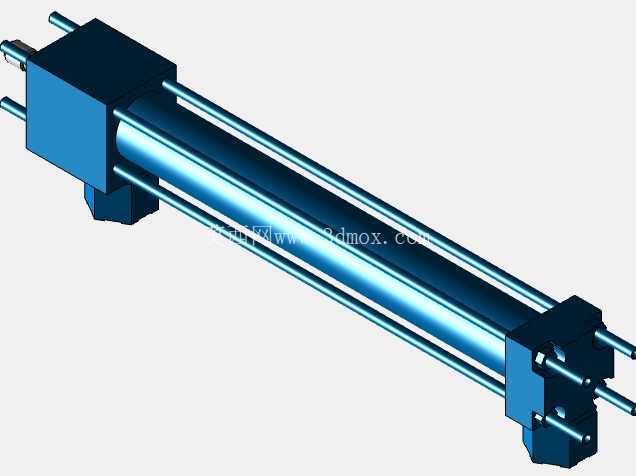

从三维建模的角度来看，这款气缸的模型还原了拉杆、缸筒、端盖、活塞杆等所有外部结构特征，安装尺寸与实际产品保持一致，在做设备整体布局设计时，可以直接调用该模型进行干涉检查，确认安装空间是否足够，连接接口是否匹配，不需要重新测绘建模，能够大幅缩短设备设计的周期，避免因为尺寸测绘错误导致的后期安装干涉问题。模型的外形细节也还原了端盖上的油口位置、拉杆的伸出长度、活塞杆端部的连接特征，能够满足装配设计、运动仿真的使用需求，在做生产线虚拟调试、设备动作模拟时，可以直接赋予运动参数，模拟气缸的伸缩动作，验证整个机构的运动轨迹是否合理，是否存在运动死点或者干涉碰撞的问题。
