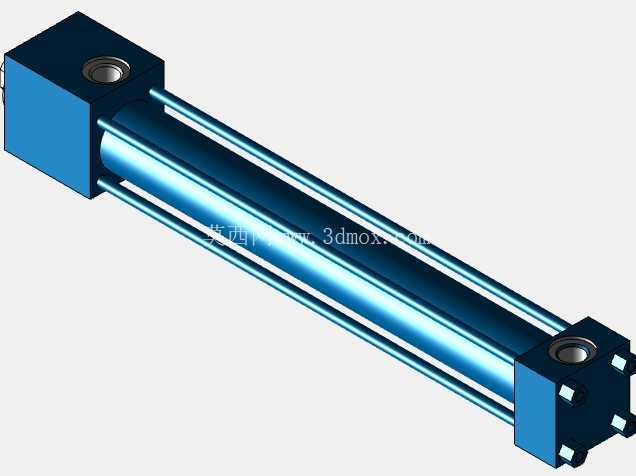

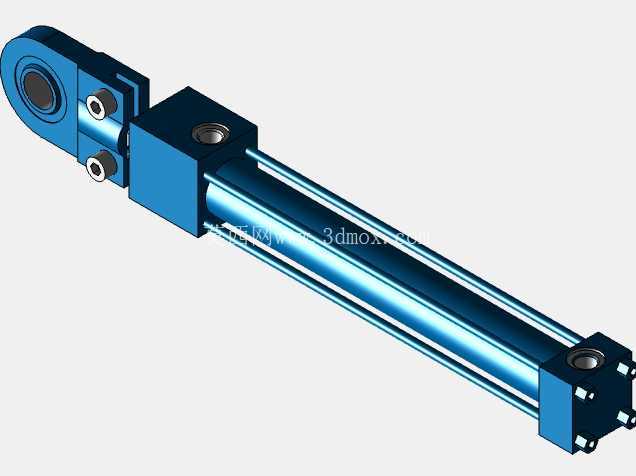

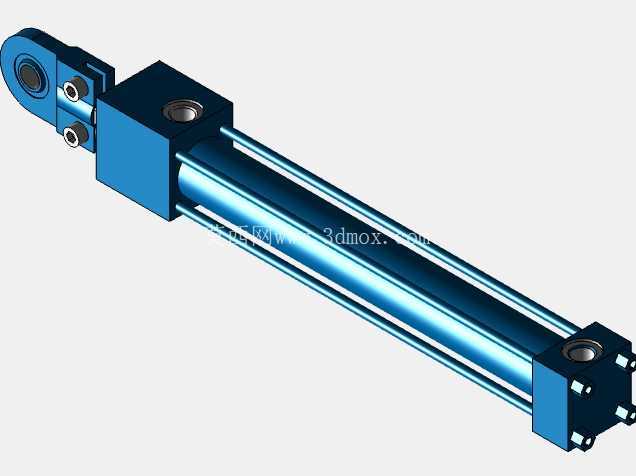

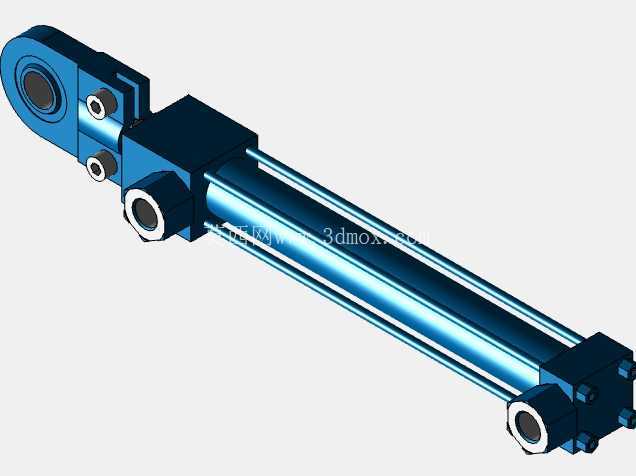

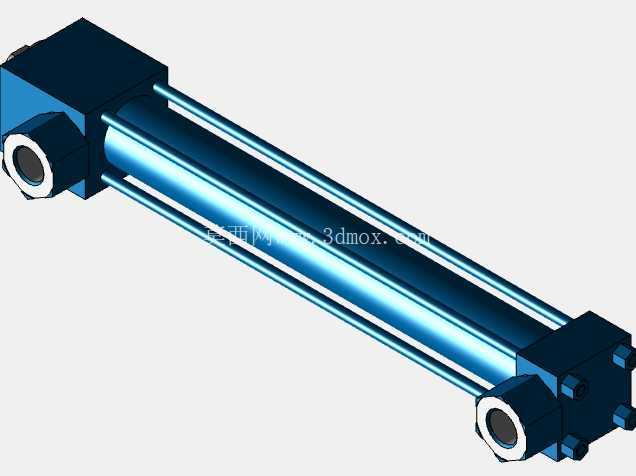

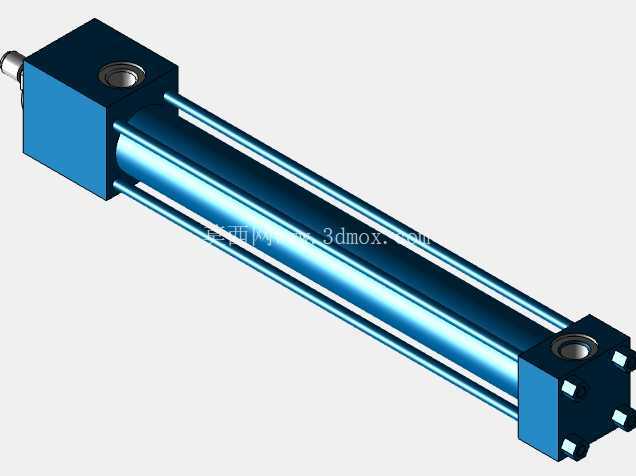

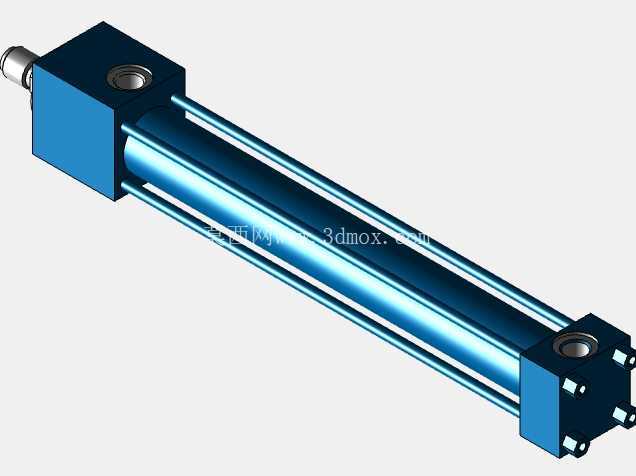

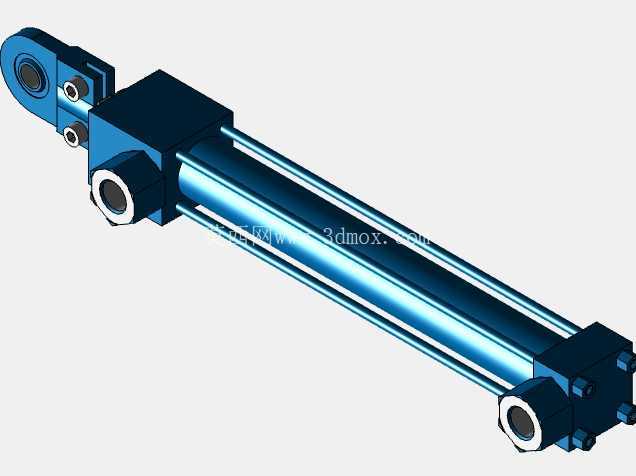

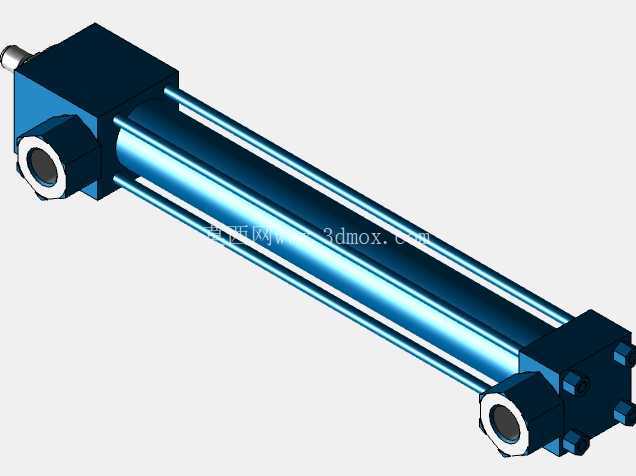

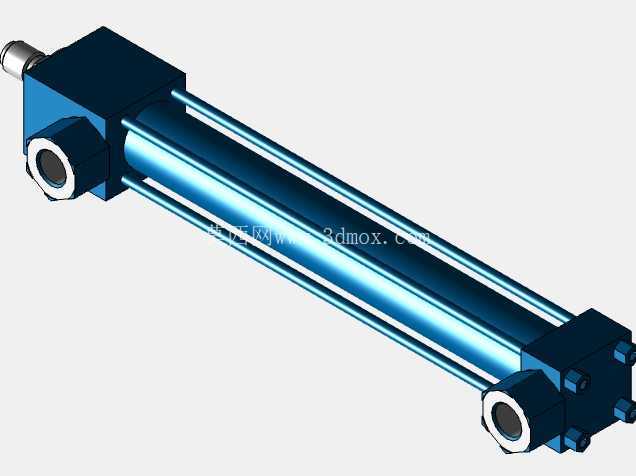

力士乐 - 博世拉杆气缸（单杆气缸）(CDT3 - MX5) 25mm，行程 = 200mm

力士乐拉杆气缸 CDT3 - MX5（25 毫米活塞）博世力士乐 CDT3 拉杆气缸的 MX5 安装类型在官方订购代码中定义为“气缸盖上的螺纹孔”。 这种配置允许使用缸盖法兰上的螺纹孔直接安装气缸。我已从博世力士乐官方文档中确认了该特定系列和配置的关键技术细节和一些尺寸数据。??已确认的技术规格下表概述了 CDT3 系列的核心参数和此特定配置，根据官方 RE 17051 文件：参数规格系列 CDT3（拉杆气缸）安装类型 MX5 - 气缸盖螺纹孔 公称压力 160 bar (16 MPa) 最大工作压力高达 210 bar（仅适用于静态负载） 标准ISO 6020-2、DIN 24554 活塞直径 (?AL)25 mm 活塞杆直径 (?MM)12 mm 或 18 mm 冲程 200 mm（最大冲程可达 3000 mm） ?? 允许冲程长度气缸最关键的工程考虑因素之一 长行程则为杆屈曲。 下表源自力士乐目录，显示了基于活塞杆直径和工作压力的安装类型为 ME5、MX3 和 MX5 的 CDT3 系列的最大允许冲程长度。对于具有 200 毫米冲程的 25 毫米活塞，数据证实了以下内容：对于 12 毫米活塞杆，在 160 巴时允许的冲程约为 335 毫米，这意味着您的 200 毫米冲程非常适合。

细化安全极限。使用 18 毫米活塞杆，允许行程在所有压力下达到最大可用长度 600 毫米。?? 重要设计注意事项博世力士乐官方文档 (RE 17051) 指出了此配置的一些关键设计限制：管路连接：活塞直径为 25 毫米，只能使用管路连接“B”。缓冲：使用安装类型“MS2”和 25 毫米活塞， 无法调节终端位置缓冲。
