压铸模具用六角传动花兰螺丝结构

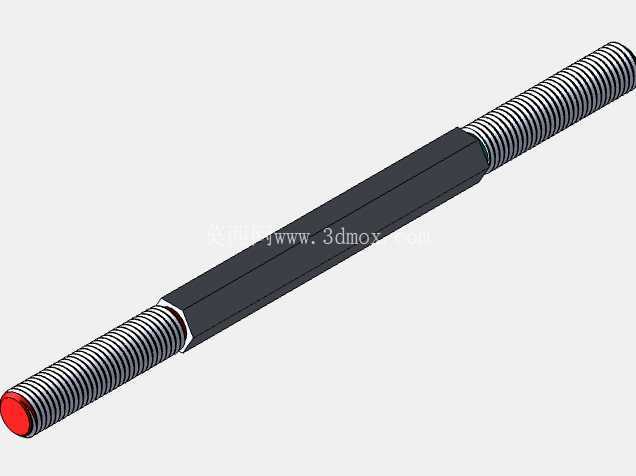

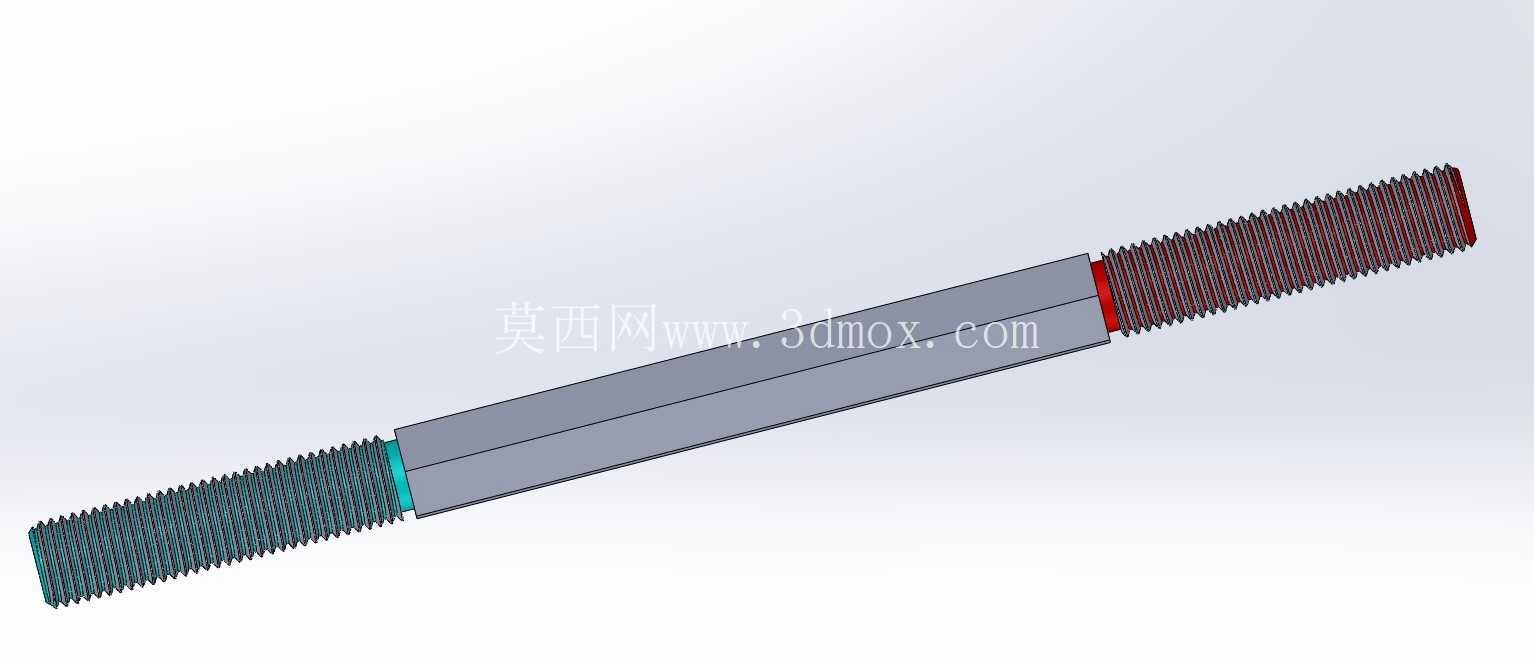

　　在压铸模具的合模导向、抽芯机构的行程调节场景中，这类带六角调节段的双头螺纹花兰螺丝是核心受力连接件，日常工况里需要承受开合模过程中的交变拉压载荷，同时还要兼顾调节行程时的操作便利性，避免模具合模过程中出现锁模力不均、抽芯行程偏移的问题。不同于普通外六角螺栓的单头螺纹设计，这款螺丝采用两端反向细牙螺纹布局，中间预留六角操作段，两端螺纹分别对接模具上的可调抽芯滑块与固定模架座，转动中间六角段即可实现两端连接点的间距微调，调节精度可以控制在0.1mm级别，完全适配压铸模具生产过程中对抽芯位置、合模预紧力的微调需求。

　　从结构设计逻辑来看，两端螺纹段的长度经过严格核算，要保证在最大调节行程下，每端螺纹的啮合牙数不低于8牙，避免受交变载荷时出现螺纹滑牙、脱扣的失效问题；中间的六角操作段采用对边平行度公差控制在0.05mm以内的结构，方便使用标准开口扳手或者套筒进行调节操作，不会出现扳手打滑的情况。螺纹段与中间六角段的衔接位置做了退刀槽设计，退刀槽的圆角半径控制在R0.5，既避免了螺纹加工收尾处的应力集中，也不会因为槽深过大削弱杆部的整体抗拉强度，经过调质处理的杆部芯部硬度可以达到HRC28-32，表面螺纹段做发黑防锈处理，适应压铸车间高温、有脱模剂喷淋的潮湿工况。

　　安装边界上，这款螺丝的杆部光轴段直径要小于两端安装座的过孔直径0.2-0.3mm，保证调节过程中杆身不会与安装孔壁发生卡滞；两端螺纹的旋合方向相反，安装时需要注意对接件的螺纹方向匹配，避免强行拧入造成螺纹损伤。实际生产应用中，这类螺丝除了用在压铸模具的抽芯调节机构，也可以适配在工装夹具的张紧结构、小型自动化设备的传动杆间距调节场景，相比普通的调节螺杆，它的结构集成度更高，不需要额外配置锁紧螺母就可以通过螺纹副的自锁特性保持调节后的位置，在持续振动的工况下也不会出现位置偏移。

　　建模过程中需要重点关注螺纹收尾处的几何过渡，避免出现应力集中的锐角结构，中间六角段的对边尺寸要严格符合标准紧固件的扳手空间要求，保证实际装配时标准工具可以顺利操作；两端螺纹的同轴度公差要控制在φ0.1mm以内，避免调节过程中出现卡滞、别劲的问题，杆部的直线度公差不超过0.1mm/100mm，保证长行程调节时的传动顺畅性。在模具维护场景中，这类螺丝属于易损调节件，每次模具拆模保养时都需要检查螺纹的磨损情况，以及六角操作段的棱角磨损程度，如果出现螺纹牙型变形、六角边打滑的情况就需要及时更换，避免生产过程中出现调节失效导致的模具压模、产品飞边超差等问题。不同于普通的连接螺丝，它的核心功能是实现间距的精准微调，所以螺纹的牙型精度要求更高，细牙螺纹的螺距误差控制在0.02mm以内，保证调节时的进给量均匀，不会出现调节间隙过大导致的行程偏差。
