USBC充电器连接接口结构设计

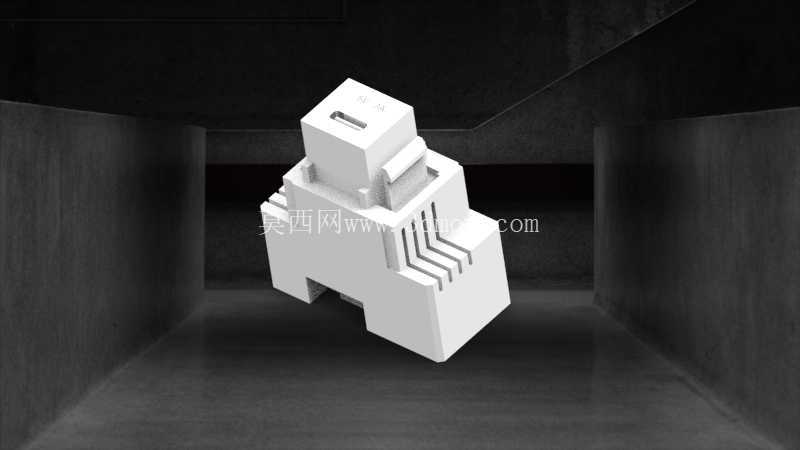

日常消费电子供电链路里，墙插端充电器与终端设备的连接稳定性，很大程度取决于接口端的结构设计合理性，这款USBC充电器连接器的结构建模，完全围绕量产装配与实际使用的受力场景展开。从实际应用场景来看，这类连接器是墙插式快充充电器的核心输出端部件，既要承担充电器内部PCB板与外部充电线材的物理连接、电力传输与信号通讯功能，也要承受用户日常插拔线材时的侧向扭力、轴向拉拔力，还要适配充电器外壳的装配公差，避免出现组装后接口歪斜、插拔卡滞的问题。

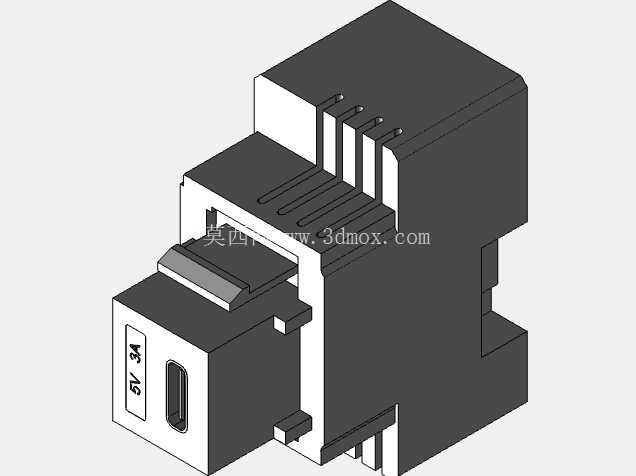

设计过程中首先要考虑安装边界的匹配性，连接器的基座部分需要完全嵌入充电器上下壳的预留安装槽内，基座侧面设置的多道纵向加强筋，一方面是为了增加塑料基座本身的结构强度，避免插拔受力时基座出现开裂变形，另一方面加强筋的尺寸公差可以和壳体内侧的定位筋形成过盈配合，组装时不需要额外打胶就能完成预固定，减少产线装配工序。基座顶部的USBC接口金属外壳定位槽，尺寸严格匹配标准Type-C母座的金属屏蔽壳外径，槽位边缘做了0.1mm的导向倒角，方便SMT工序时母座的精准对位，避免焊接后出现母座偏移导致的线材插拔不顺。

从功能特性来看，连接器基座的内部预留了引脚穿接的避让空间，空间尺寸刚好可以容纳母座尾部的焊盘与PCB板的焊接区域，不会出现焊盘与基座干涉导致的虚焊问题。基座底部设计了两个定位柱，对应充电器PCB板上的两个定位孔，组装时定位柱先插入PCB孔位完成预定位，再进行波峰焊或者回流焊工序，能有效控制焊接后的接口位置度偏差，保证成品充电器的接口外露部分和外壳开孔的同轴度控制在0.2mm以内，避免出现线材插头插到位后单边缝隙过大的问题。

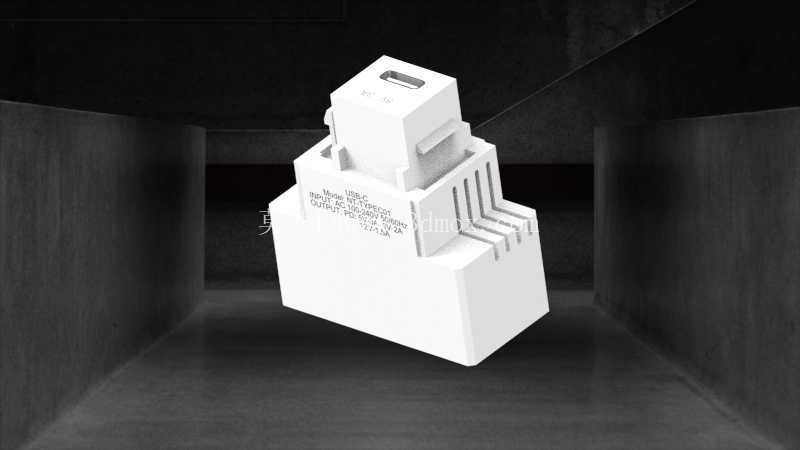

考虑到日常使用中用户可能会在充电时拉扯线材、或者斜向插拔插头，连接器的基座和接口衔接位置做了加厚的R角过渡，这个位置是应力集中的高发区域，加厚处理后可以将插拔时的侧向力均匀分散到整个基座平面，而不是集中在接口根部，能大幅降低长期使用后接口松动、母座脱落的故障概率。基座表面的标识区域做了下沉0.2mm的凹面设计，后续可以通过丝印或者激光雕刻的方式标注接口规格、电气参数，不会因为长期插拔摩擦导致标识磨损脱落。

在尺寸链的核算上，整个连接器的总高度控制在适配常见20W-65W快充充电器的内部空间范围内，不会出现因为连接器高度过高导致充电器外壳合模困难的问题，基座的宽度方向预留了足够的安全电气间隙，即使是做安规要求的高压隔离设计，也有足够的空间加装绝缘隔离片，满足不同地区的安规认证要求。接口外露部分的突出尺寸和充电器外壳的壁厚做了匹配，组装完成后接口端面和外壳外表面基本齐平，既不会因为突出过多容易被磕碰损坏，也不会因为内陷过多导致线材插头无法完全插合，出现接触不良、充电断连的问题。

从量产可行性的角度，整个连接器基座的结构设计完全符合注塑成型的工艺要求，没有出现倒扣、壁厚不均的问题，拔模斜度控制在1.5度，不需要做复杂的抽芯结构就能完成注塑生产，能有效降低模具成本和量产时的不良率。基座上所有的棱角位置都做了最小R0.3的圆角处理，避免注塑时出现应力集中导致的零件开裂，也能避免组装时锋利的边角划伤工人或者损坏内部线材。
