力士乐CDT3-MP1拉杆式单杆气缸结构

　　在自动化生产线的工件推送、工装夹具的夹紧动作、物流输送线的挡停机构这类常规气动执行场景里，拉杆式单杆气缸是应用占比极高的一类执行元件，这类元件的结构稳定性直接决定了整套气动回路的动作可靠性，尤其是在需要长周期连续运行的工况下，缸体的连接刚性、密封件的耐磨损性能、安装接口的适配性都是选型阶段需要重点核对的指标。这款CDT3系列MP1安装形式的拉杆气缸，采用了U形叉座的尾端安装结构，这种安装形式的核心优势在于允许缸体在动作过程中存在小幅度的径向摆动，能够抵消安装面加工误差、负载运动轨迹偏差带来的附加侧向力，避免活塞杆长期承受偏心载荷导致密封件过早磨损、杆体弯曲变形的问题，在非标自动化设备的顶升机构、翻转机构的驱动端，这类尾端铰接的安装形式应用十分广泛。

　　从结构设计逻辑来看，这款气缸采用四根通长拉杆将前后端盖与缸筒拉紧固定，相比螺纹旋合端盖的气缸结构，拉杆式结构的缸筒受力更加均匀，在额定工作压力下不会出现端盖变形导致的漏气问题，同时后期维护拆解也更加便捷，只需要松开拉杆两端的锁紧螺母即可更换内部密封件、活塞组件，不需要额外的专用拆解工装。缸体表面做了硬质阳极氧化处理，能够抵御车间环境里的切削液、粉尘侵蚀，活塞杆表面采用镀硬铬处理，表面粗糙度控制在Ra0.4以下，既能够降低杆体与前端盖导向套之间的摩擦阻力，也能避免长期暴露在空气中出现锈蚀，影响密封件的使用寿命。

　　前端盖内部集成了缓冲密封圈与导向铜套，导向铜套的长度按照杆径的1.5倍设计，能够为活塞杆提供足够的支撑长度，避免活塞杆伸出至最大行程时出现点头现象，缓冲结构可以在活塞运行至行程末端时形成气垫缓冲，降低活塞撞击端盖产生的噪音与机械冲击，延长气缸整体的使用寿命。从安装边界尺寸来看，这款气缸活塞直径25mm，额定行程200mm，尾端U形叉的销孔尺寸、前端活塞杆的外螺纹规格都遵循ISO 6020-2标准设计，能够直接替换同规格的标准拉杆气缸，不需要对设备上的安装孔位、连接接头做二次修改，在设备改造、易损件替换场景下能够大幅降低现场的改造成本与停机时间。

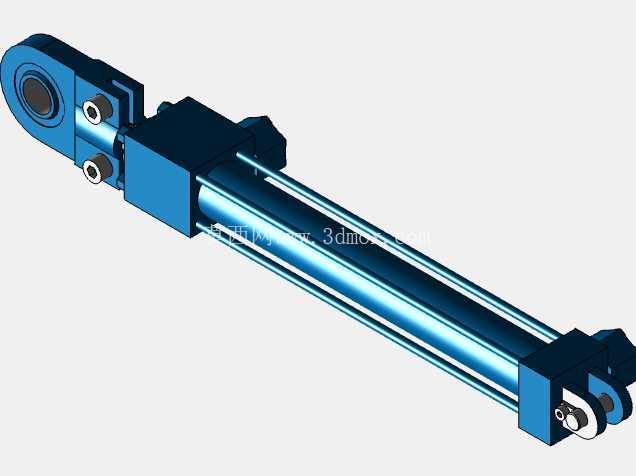

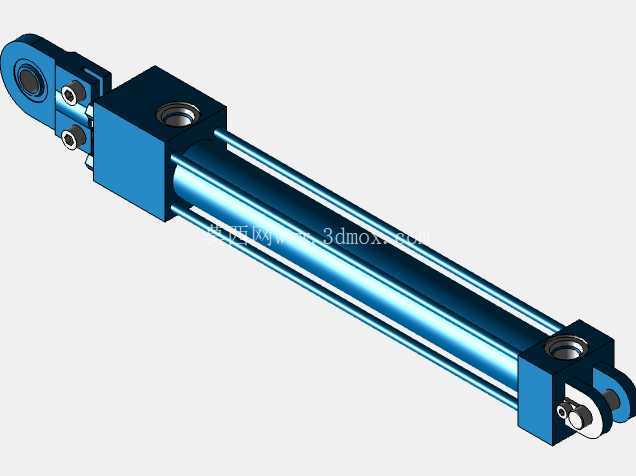

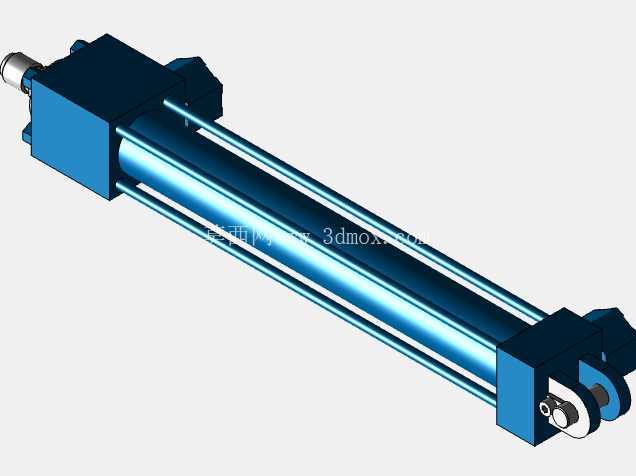

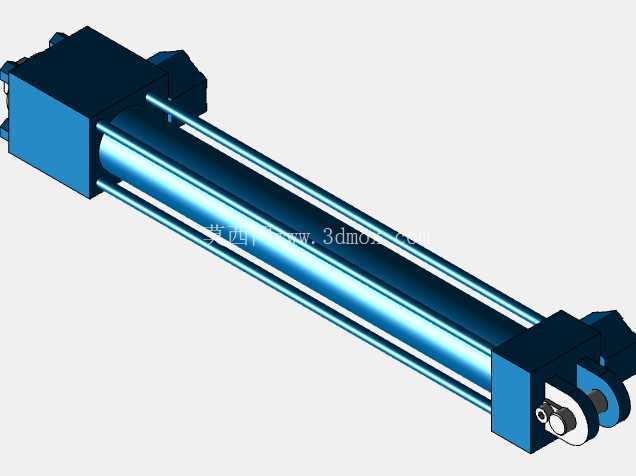

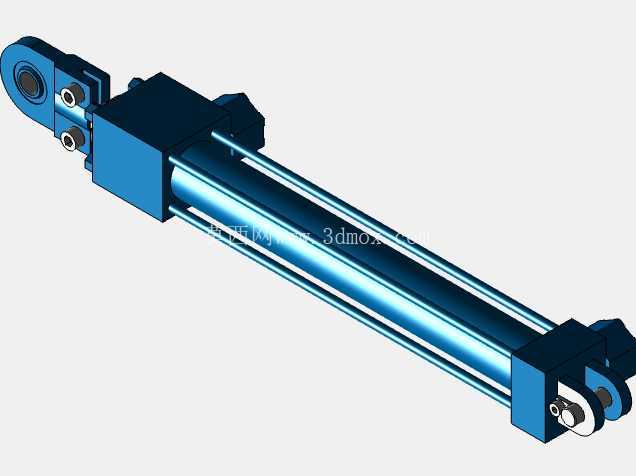

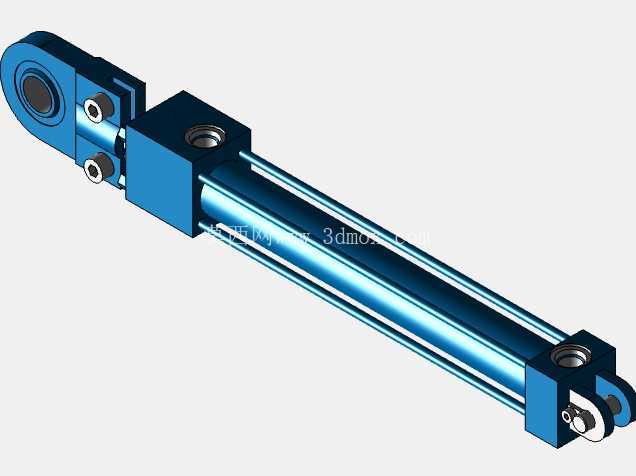

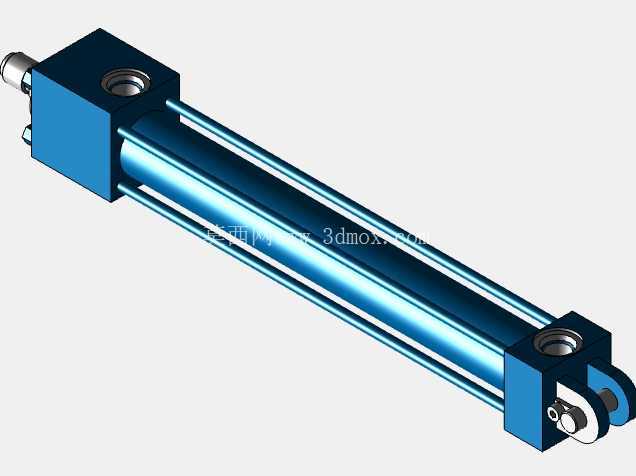

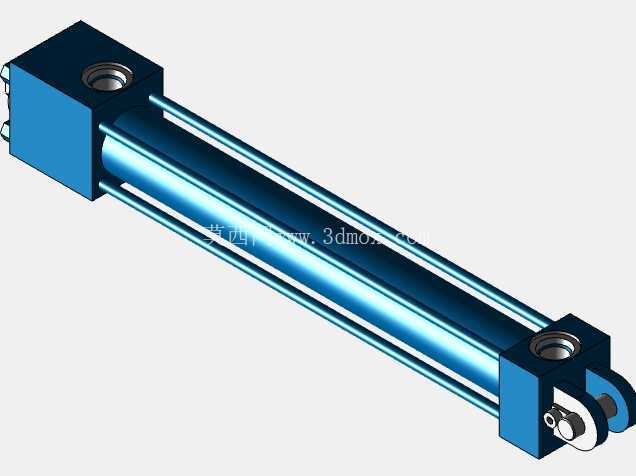

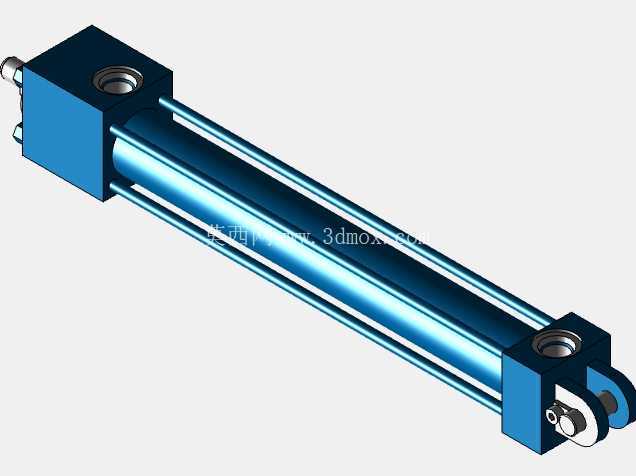

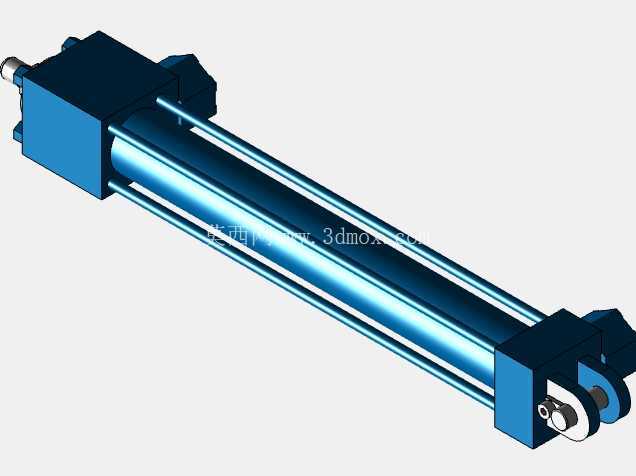

　　气口采用G1/4标准管螺纹，能够适配常规的气动快插接头，不需要额外的转换接头，活塞杆端的外螺纹可以配套标准的Y形接头、I形接头，适配不同的负载连接需求。在实际选型应用中，这类气缸通常搭配二位五通电磁阀使用，根据负载的运动速度要求可以在气口处配套节流阀调整排气速度，避免动作过快产生冲击，在垂直安装驱动负载升降的场景下，还需要在回路中配套气控单向阀，避免气源失压时负载下坠引发安全事故。这款气缸的密封件配置可以适配常规矿物油基的气动润滑介质，在常规车间环境下能够满足长周期运行的密封要求，如果应用在高粉尘、高湿度或者存在腐蚀性介质的场景，还可以更换对应材质的密封件来适配特殊工况。从三维建模的角度来看，这款气缸的模型完整还原了拉杆、端盖、活塞、活塞杆、尾端叉座、油口等所有细节结构，所有配合面的尺寸都按照实物测绘参数绘制，在做设备整体装配仿真的时候，可以直接导入模型做干涉检查，验证气缸在最大伸出、缩回位置时与周边结构件的间隙是否满足要求，也可以直接用来生成安装工程图，指导现场的安装板加工、气路布局设计。
