力士乐博世CSA系列液压缸配套U型夹结构

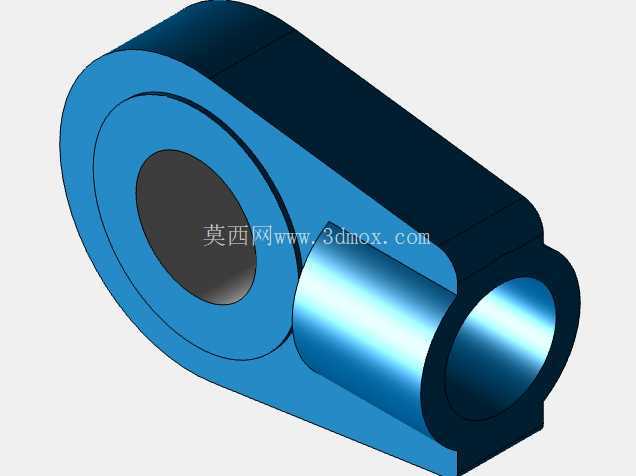

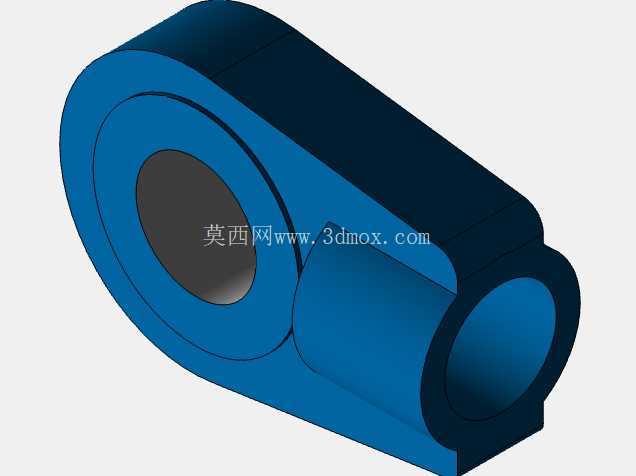

　　从结构设计逻辑来看，该U型夹采用整体锻造后机加工的成型思路，主体分为两个功能区段：一端是带贯通内孔的铰接耳座段，内孔用于穿装铰接销轴，和设备机架上的安装支座形成转动副，内孔表面设计有足够的配合长度，能分散销轴传递的剪切载荷，避免应力集中导致的耳座开裂；另一端是带内螺纹或者卡接结构的连接段，用于和液压缸的缸底或者杆端耳环刚性连接，两段之间采用大圆弧过渡结构，没有尖锐的应力集中棱角，能承受液压缸满行程输出时的最大拉压载荷，适配140缸径液压缸额定35MPa工作压力下的推力输出要求。在重型液压执行机构的安装布局中，这类U型夹属于核心的铰接式安装附件，主要配套力士乐博世CDH1、CDH3系列活塞直径140毫米的液压缸使用，常见于冶金设备压下机构、工程机械变幅回路、大型压机滑块驱动单元这类需要液压缸做小幅摆动补偿的工况场景，能抵消安装面加工误差、负载运行过程中产生的径向偏载力，避免活塞杆承受额外弯曲应力，延长液压缸密封件与导向套的使用寿命。

　　在安装边界尺寸上，铰接耳座的内孔直径与配套销轴采用H8/f7的间隙配合，保证铰接转动灵活无卡滞，同时控制径向间隙在合理范围，避免液压缸运行过程中产生过大的横向窜动；U型夹的整体宽度与机架安装支座的开口尺寸匹配，安装后两侧预留0.5到1毫米的轴向间隙，补偿工作温度变化带来的热胀冷缩量，防止构件受热膨胀后出现卡阻。连接段的螺纹规格与140缸径CDH系列液压缸的缸底安装螺纹完全适配，拧紧后端面贴合度不低于85%，保证载荷传递均匀，不会出现局部偏载导致的螺纹滑牙或者连接断裂。

　　实际选型应用中，这类U型夹需要匹配对应型号的铰接销轴、轴用挡圈以及润滑注油结构，铰接面需要定期加注润滑脂，减少转动副的磨损量，在有冲击载荷的工况下，还需要在铰接孔内加装自润滑轴承套，提升耐磨性能，降低维护频次。设计建模过程中需要重点校验两个关键位置的强度：一是铰接耳座的根部抗弯截面模量，需要满足1.5倍以上的额定载荷安全系数，避免液压缸过载推拉时耳座断裂；二是连接段的螺纹啮合长度，需要保证螺纹牙的剪切强度满足满载荷工况的受力要求，同时要控制U型夹的整体重量，在满足强度要求的前提下尽可能减少转动惯量，降低液压缸摆动过程中的惯性冲击。

　　不同于普通的刚性安装法兰，这种U型铰接结构允许液压缸在一个平面内做±5度范围内的角度摆动，能很好适配设备运行过程中负载端的位移偏差，比如在垃圾压实机的压头驱动、盾构机的辅助推力油缸安装、大型注塑机的锁模油缸配套场景中，都能看到这类U型夹的应用，它不需要安装基座具备极高的位置精度，能降低现场安装的调试难度，同时吸收设备运行时的振动冲击，保护液压缸的密封系统不受径向力破坏。建模时需要注意两段功能结构的同轴度公差，铰接内孔与连接段的轴线垂直度需要控制在0.05毫米以内，避免安装后出现别劲现象，导致活塞杆运行时出现爬行、密封件偏磨漏油的问题；外表面的过渡圆角需要统一设置为R3到R5的数值，既方便锻造脱模，也能减少热处理过程中的应力集中，提升零件的整体抗疲劳强度。
