博世力士乐CD70拉杆式单杆液压缸

在工业液压系统的实际选型与结构适配场景中，拉杆式液压缸是中低压工况下应用覆盖度极广的执行元件，这款CD70系列单杆缸的设计逻辑完全贴合通用液压设备的配套需求，从安装适配性到出力特性都经过了成熟的工程验证。从实际应用场景来看，这类拉杆缸常被用于机床工装的夹紧回路、自动化生产线的工件推料工位、小型液压站的直线驱动单元、橡塑设备的模腔锁紧机构，以及仓储物流设备的举升、推移动作执行端，相比焊接缸体的重型油缸，拉杆结构的缸体拆装维护更便捷，密封件更换时无需破坏缸体结构，日常运维的成本更低，也更适合安装空间紧凑、维护频次较高的民用工业设备场景。

从功能特性来看，这款单杆液压缸采用双作用工作逻辑，压力油可分别进入活塞两侧腔室实现伸出与缩回的双向动力输出，无需额外配置回程复位机构，控制逻辑简单可靠。缸体采用四根平行拉杆锁紧端盖与缸筒的结构，缸筒内壁经过高精度珩磨处理，表面粗糙度控制在适配密封件长期摩擦的区间，可有效降低活塞密封的磨损速率，延长元件的无故障运行周期。活塞与活塞杆的连接采用防松锁紧结构，避免长期往复动作出现连接松脱的问题，活塞杆表面经过硬铬镀层处理，硬度与防锈能力适配多数工业车间的使用环境，可抵御常规的切削液、润滑油飞溅带来的腐蚀影响。

从设计思路层面拆解，这款油缸的安装结构预留了多类安装附件的适配接口，端盖侧的铰接安装位可配合销轴实现缸体的小角度摆动，适配负载运动轨迹存在小幅偏摆的工况，避免活塞杆承受径向弯矩导致密封偏磨、杆体弯曲的问题。油口采用标准内螺纹连接形式，可直接适配常规液压管路的管接头，无需额外定制转接件，降低现场安装的配件成本。活塞侧与杆侧的密封采用组合式密封结构，包含承压密封、防尘圈与导向支撑环，导向支撑环采用耐磨非金属材质，可承受一定的径向载荷，避免金属部件直接摩擦刮伤缸筒内壁，防尘圈可阻挡外界的粉尘、金属切屑进入缸体内部，防止密封件被硬质颗粒划伤造成内泄或外泄故障。

从外形尺寸与安装边界来看，这款油缸的活塞直径为25mm，对应活塞杆直径可选12mm、14mm、16mm、18mm四个规格，本次适配的200mm行程版本，缸体总长度可根据行程参数精准核算，端盖铰接位的中心距、油口的中心高度都遵循系列化的尺寸标准，可直接替换同系列同规格的老旧油缸，无需修改设备上的安装孔位。需要注意的是，该系列油缸的最大可用行程为600mm，200mm行程处于最优的长径比区间，活塞杆伸出时的径向稳定性更好，不会因为长径比过大出现杆体抖动、下垂的问题。在额定7MPa工作压力下，12mm杆径的配置可在活塞侧输出3.44kN的推力，杆侧缩回时输出2.08kN的拉力，出力参数可覆盖多数轻载直线驱动的需求，选型时可根据实际负载的大小、动作速度要求匹配对应杆径与系统流量，避免出现出力不足或者动作速度过快导致的冲击问题。

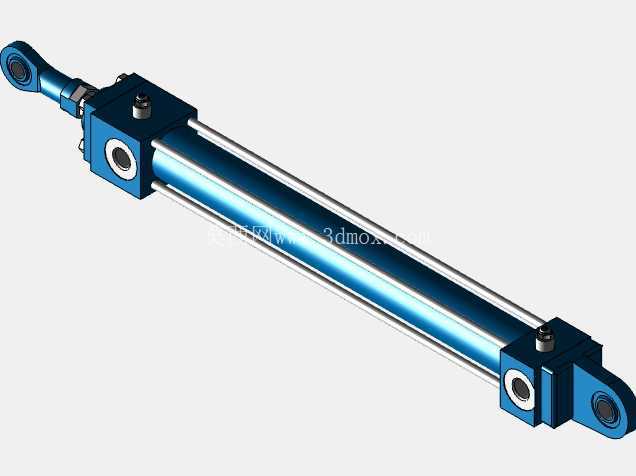

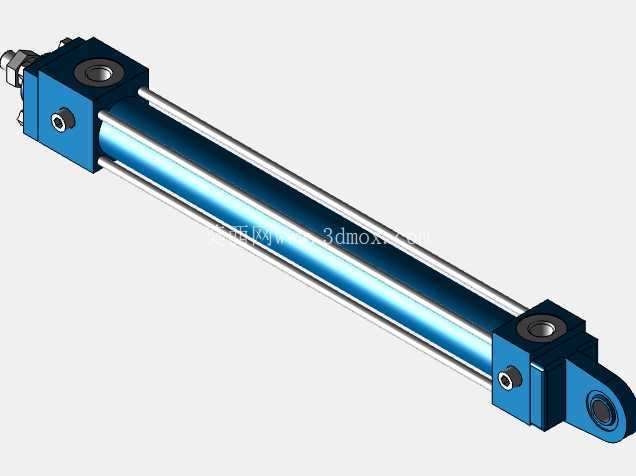

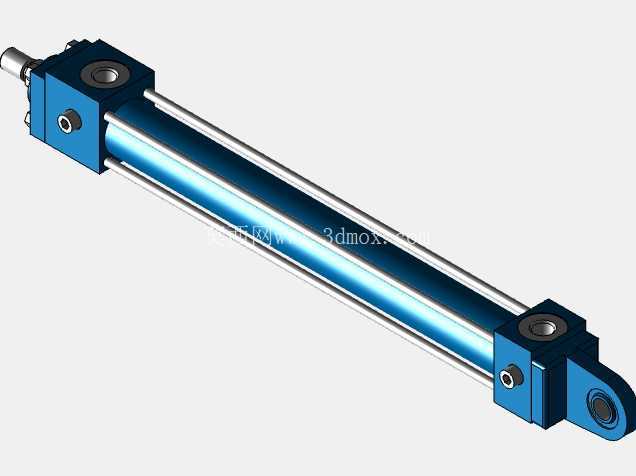

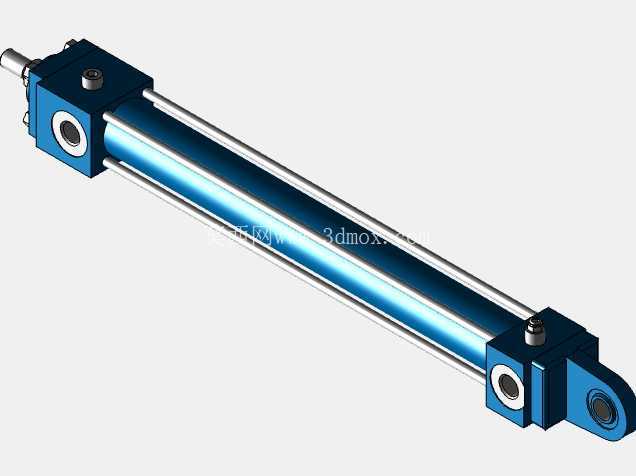

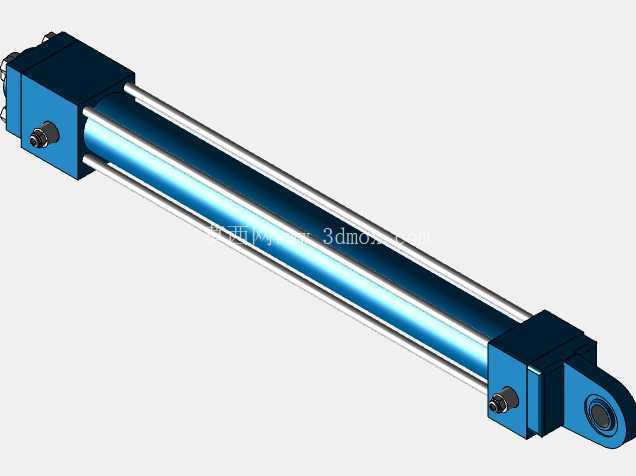

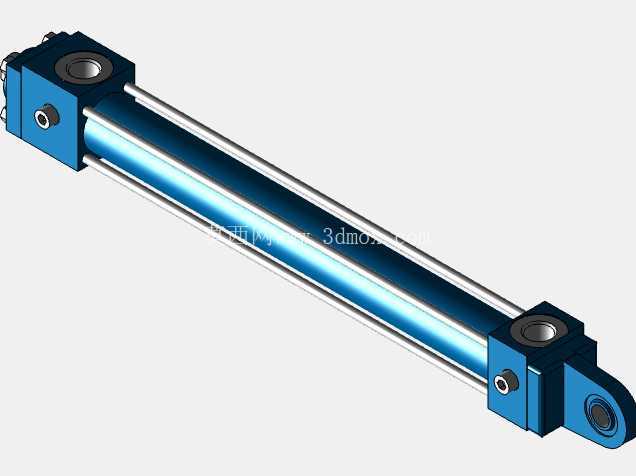

在三维建模的细节处理上，这款模型完整还原了缸体外部的所有安装特征，包括拉杆的六角端头、油口的螺纹特征、端盖的铰接孔位、活塞杆端头的连接螺纹，所有尺寸都遵循官方样本的安装尺寸规范，可直接用于设备的三维布局干涉检查，模拟油缸在全行程伸出、缩回状态下与周边部件的空间间隙，提前规避现场安装时出现的结构干涉问题。建模时对密封槽的内部结构也做了特征还原，可用于后续的密封件选型、维修拆解模拟，帮助设计人员快速理解油缸的装配逻辑，在做液压站管路布局时，可直接提取油口的位置坐标，完成管路的走向设计，减少现场配管的整改工作量。
