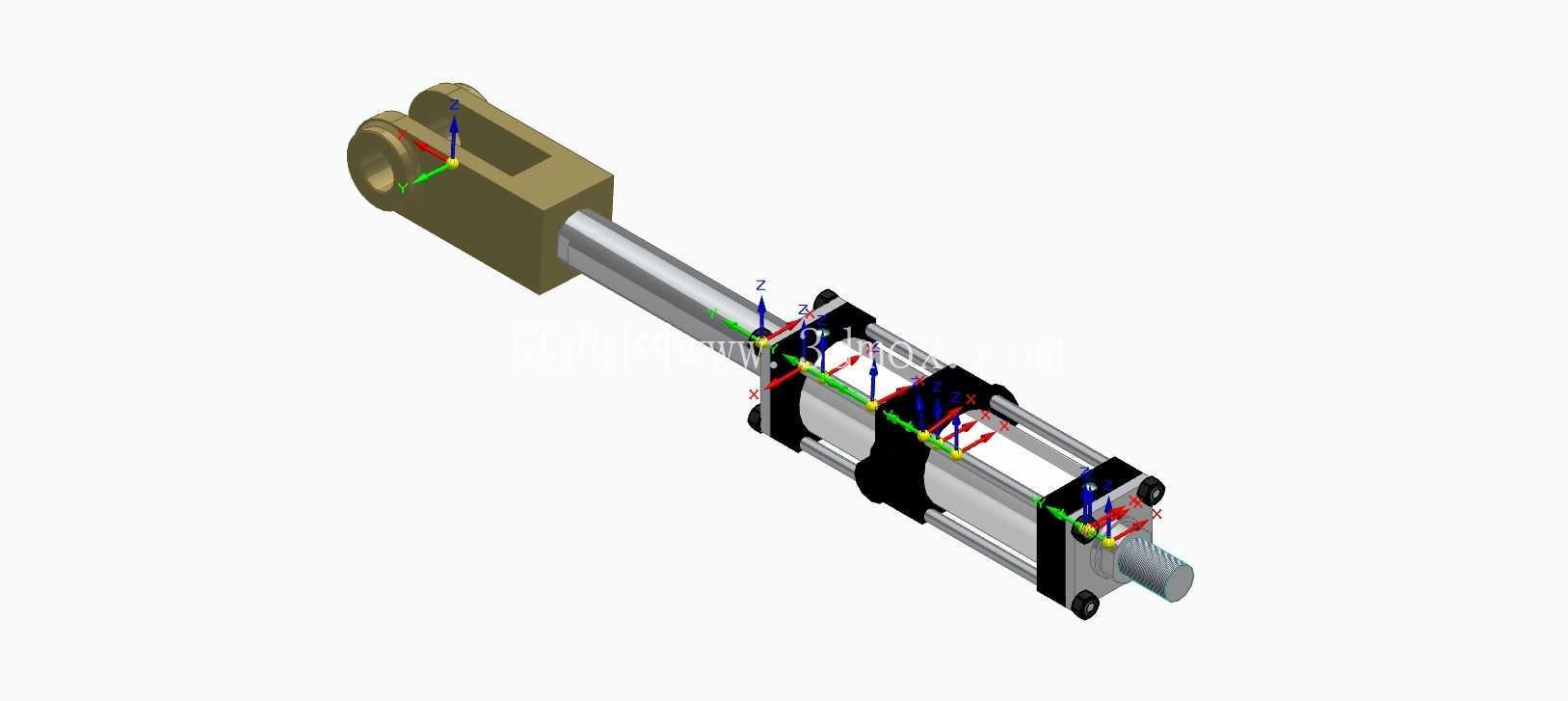

双作用液压缸三维结构设计

这款双作用液压缸的结构设计，核心围绕起重类作业的双向动力输出需求展开，区别于单作用缸仅能靠液压力实现单方向动作、回程依赖负载自重或弹簧复位的结构，该缸体通过两腔独立进回油控制，可实现伸出与缩回两个方向的主动液压力驱动，能适配需要双向施力、动作节奏可控的作业场景。从实际应用场景来看，这类油缸常被集成在小型起重设备、工装夹具的压紧机构、物流设备的举升单元、工程机械的辅助动作机构中，尤其适合需要平稳控制伸缩行程、双向都需要输出额定推力的工位，比如车间内的重型工件移位顶升、模具合模的辅助压紧、小型升降平台的动力输出端，相比单作用缸，它不会因为负载方向变化出现回程卡顿或者动作失控的问题。

从结构设计思路来看，整个缸体采用了分体式装配结构，杆端的铰接耳座做了加厚处理，铰接孔内预留了衬套安装位，能降低铰接位置的磨损速率，日常维护时仅需更换衬套即可，无需整体更换杆端结构。活塞杆部分采用了等直径设计，表面做了硬化处理的预留结构，建模时还原了活塞杆与活塞的连接锁紧方式，活塞位置设置了多道密封槽位，可分别适配导向环、动密封、静密封的安装，避免两腔油液串腔导致的推力损失。缸筒部分采用了标准圆形缸筒结构，两端端盖通过拉杆锁紧，这种拉杆式结构相比焊接缸筒，拆装维护更便捷，密封件更换时无需破坏缸体结构，端盖上预留了油口安装位，进出油口的位置做了避让设计，不会和安装周边的结构件产生干涉。

从安装边界与尺寸适配角度，建模时严格遵循了液压油缸的安装尺寸规范，杆端铰接耳的孔距、缸体尾部的安装基准面、拉杆的分布圆直径都符合常规起重类油缸的安装互换尺寸，选型时可直接匹配现有安装位，无需额外做安装支架的改型。整个缸体的外形轮廓做了圆角过渡处理，没有尖锐的棱角，避免安装调试过程中剐蹭操作人员或者周边管线。导向套部分的长度做了加长设计，相比短导向套结构，能给活塞杆提供更长的支撑跨度，减少活塞杆伸出时的径向晃动量，降低密封件的偏磨概率，延长密封件的使用寿命。排气塞的预留位置设置在缸体两端的最高处，方便安装完成后排出缸内空气，避免油缸运行时出现爬行、抖动的问题。

在功能特性上，该双作用缸的两腔作用面积经过匹配计算，伸出时的推力大于缩回时的拉力，符合起重作业时伸出顶升需要大推力、缩回回程负载较小的实际工况需求，缓冲结构的预留位设置在活塞行程的两端，当活塞运行到接近端盖位置时，缓冲柱塞会先进入端盖的缓冲腔，通过节流作用降低活塞的运行速度，避免活塞刚性撞击端盖产生噪音和结构损伤。整个模型的装配关系完全还原实际装配流程，从杆端耳座、活塞杆、活塞、密封件、缸筒、端盖、拉杆到锁紧螺母，每个零件的装配约束都符合实际装配逻辑，没有出现干涉或者装配顺序颠倒的问题，可直接用于液压系统的方案选型演示、设备装配的干涉检查、以及生产加工前的结构验证。

针对起重作业的实际使用需求，该缸体的活塞杆伸出后，允许承受一定范围内的径向偏载，这得益于加长导向套的支撑作用，相比普通油缸，它在起重过程中如果负载出现小幅偏斜，不会轻易出现活塞杆弯折或者密封漏油的问题。缸体的外表面没有多余的凸起结构，所有外露的紧固件都做了沉头或者防护设计，避免在车间多尘、多金属碎屑的环境中，碎屑堆积在紧固件位置难以清理，也能防止吊装过程中磕碰损坏紧固件。进出油口的连接螺纹采用标准液压管螺纹，可直接匹配常规的液压管路接头，无需额外加工转换接头，减少现场安装的工作量。
