力士乐CLCB型12号气缸叉式安装支座

在气动自动化生产线、工装夹具配套、流体控制设备的气缸布设环节，安装支座的匹配度直接决定气缸运行的稳定性与负载传递效率，这款适配25mm活塞直径气缸的叉式安装块，就是针对紧凑型气动执行元件的安装固定需求开发的配套结构件。从实际应用场景来看，这类安装座多用于气缸需要绕销轴做小角度摆动的铰接安装场合，比如自动化设备的翻板机构、压紧摆臂、物料推送的铰接驱动端，区别于法兰式、脚架式的刚性固定安装，叉式铰接结构可以抵消气缸运行过程中产生的微量径向偏移，避免活塞杆承受额外的侧向弯矩，延长气缸密封件与活塞杆的使用寿命。

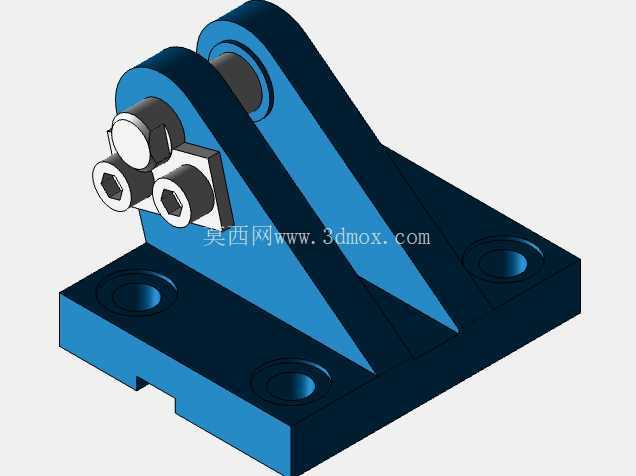

从结构设计思路来看，整个安装块采用一体式三角加强筋的基座结构，底部设置四个沉头安装孔，可通过内六角螺栓直接固定在设备安装面板或者型材支架上，沉孔设计可以让螺栓头部完全没入基座平面，不会突出安装面干涉其他部件布局，基座底部的平面加工精度要求控制在合理的平面度范围内，保证安装后基座不会出现倾斜，避免销轴孔的轴线出现偏斜。上部的叉型耳座部分设置同轴的销轴安装孔，孔位与配套U形销的公差配合采用间隙配合设计，既保证销轴可以顺利穿装，又不会因为间隙过大导致气缸摆动时出现旷量，耳座侧面预留的螺栓锁紧位，可以在销轴穿装完成后通过锁紧螺栓固定销轴，防止设备运行过程中销轴窜动脱出。三角加强筋的结构设计是在控制整体重量的前提下，最大化提升支座的抗负载能力，避免气缸在输出推力或者拉力的时候，耳座部分出现形变，尤其是在8kN的标称负载工况下，加强筋的受力传导路径可以将耳座承受的载荷均匀分散到底部的整个安装平面，不会出现应力集中导致的支座断裂问题。

从安装边界与尺寸适配来看，这款安装块专门适配活塞直径25mm的对应系列气缸，销轴直径为12mm，整体重量约0.6kg，安装时需要注意底部四个安装孔的孔位间距与设备安装面的预留孔位对齐，销轴孔的轴线需要与气缸摆动的平面保持垂直，否则会导致气缸运行过程中出现卡滞，加速活塞杆与导向套的磨损。在实际选型配套时，需要确认气缸的系列匹配性，这款支座专门对应指定系列的气缸产品，不同系列的气缸即使活塞直径相同，其尾部的铰接尺寸也会存在差异，强行适配会导致安装位置出现偏差，影响气缸的正常行程输出。在装配过程中，需要先将支座通过底部螺栓固定在安装基准面上，再将气缸尾部放入叉型耳座的开口内，穿装配套的U形销之后锁紧侧面的固定螺栓，装配完成后需要手动摆动气缸，确认摆动过程无卡滞、无异常旷量之后再接入气路进行负载测试。

从实际使用的工况适配来看，这类叉式安装座可以兼容常规工厂环境下的气动系统使用，配合对应的铰接销使用时，可以满足气缸在一定角度范围内的摆动驱动需求，在压紧机构、翻转料道、气动夹具的开合驱动等场景下，这种铰接安装方式比刚性固定更能适应机构的运动轨迹需求，避免气缸因为安装对位误差出现别劲的问题。结构设计上没有多余的冗余结构，所有的加工面都服务于安装定位与载荷传递的功能，没有不必要的装饰性结构，完全从工业实用角度出发，基座的底面、销轴孔的内表面、耳座的侧面都是关键加工面，这些部位的加工精度直接决定整个安装结构的运行稳定性，建模过程中这些配合面的公差设定也需要结合实际机加工的工艺能力来确定，保证后续加工生产时的工艺可行性。
