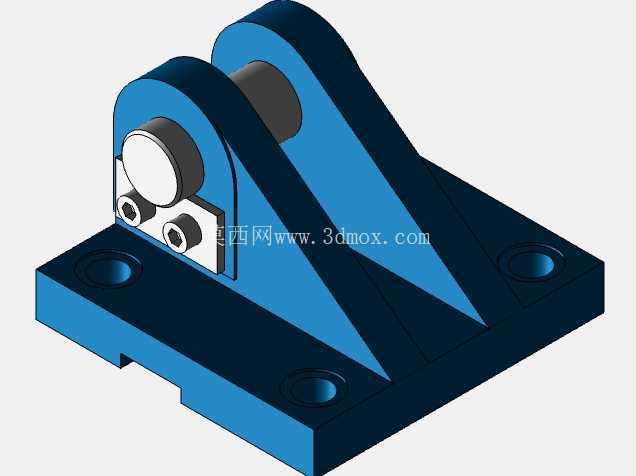

力士乐博世型CLCA25气缸叉式安装支座

　　在气动执行机构的配套安装场景中，这类叉式安装块是气缸实现铰接摆动动作的核心连接部件，适配缸径40mm的CDH2系列气缸，对应CLCA型尺寸25规格，主要承担气缸与设备机架之间的载荷传递、铰接自由度释放功能，广泛应用在自动化生产线的摆臂驱动、工装夹具的翻转机构、物流设备的顶升摆转单元这类需要气缸输出端做圆弧摆动的工况中。不同于法兰式刚性安装的固定约束，叉式安装结构允许气缸在工作平面内绕销轴做一定角度的摆动，能够抵消设备运行过程中机架形变、安装对位偏差带来的附加径向载荷，避免气缸活塞杆承受额外的侧向力，有效延长气缸密封件与导向套的使用寿命。

　　从结构设计来看，该安装块采用带加强筋的底板加双耳铰接座的整体式构型，底板设置四个沉头安装孔，可通过内六角螺栓直接固定在设备安装基面，沉孔结构能够保证螺栓头完全沉入基面以下，避免安装后螺栓突出干涉周边部件；双耳铰接座的同轴度是设计核心，两个耳板的销孔同轴度公差控制在0.02mm以内，保证配套销轴穿入后无卡滞，铰接转动顺畅，耳板内侧的间距与气缸尾端的叉头宽度精准匹配，装配后不会出现轴向窜动。耳板与底板之间设置两道三角形加强筋，筋板厚度根据额定载荷32000N的受力工况做拓扑优化，在保证整体刚性的前提下尽可能减少材料用量，降低部件自重，避免不必要的载荷冗余。

　　销孔直径适配25mm直径的关节销轴，孔位公差采用H7级精度，与m6公差的销轴形成过渡配合，既保证铰接转动的灵活性，又不会出现配合间隙过大导致的冲击晃动。安装边界方面，底板的安装孔位间距严格遵循对应系列气缸的安装标准，安装基面的平面度要求不大于0.05mm，避免安装时底座出现翘曲变形导致耳板错位；铰接中心到底板安装面的高度尺寸经过精准校核，保证气缸安装后活塞杆的运动轨迹与设计摆动中心完全重合，不会出现运动干涉。

　　在实际选型应用中，需要注意该安装块的铰接摆动角度范围，最大摆角可达115度左右，完全覆盖常规气动翻转机构的行程需求，安装时必须在活塞杆锁紧螺母拧紧之前，先将安装块牢固固定在活塞杆肩部的对应位置，再穿入关节销轴并锁紧，避免装配顺序错误导致的部件别劲。该部件的结构完全遵循ISO 8132 B型制造标准，互换性强，可直接替换同规格的标准安装附件，不需要额外修改安装尺寸，在气动系统改造、设备维护更换部件时能够直接适配，大幅降低现场改造成本与停机时间。从受力特性来看，该安装块的载荷传递路径清晰，气缸输出的推力与拉力通过销轴传递到双耳座，再通过加强筋分散到底板的整个安装面，避免局部应力集中，在额定载荷下长期运行不会出现耳板断裂、底板变形的问题，能够满足工业现场连续高负荷的运行需求。
