不锈钢双层嵌套式密封容器结构设计

日常接触到的便携盛装类不锈钢构件，很多人只看到其光滑的外表面，很少留意剖面里藏着的结构巧思，这次拆解的这款双层嵌套不锈钢容器，从剖面能清晰看到内外层的配合逻辑，首先要明确它的核心应用场景，这类构件常被用于户外便携盛装、小型实验试剂暂存、食品级物料短途转运的场景，区别于单层冲压的不锈钢杯体，它的双层结构首先解决的是握持防烫的基础需求，同时内层与外层之间的空腔还能预留抽真空的工艺空间，实现基础的保温隔热效果。

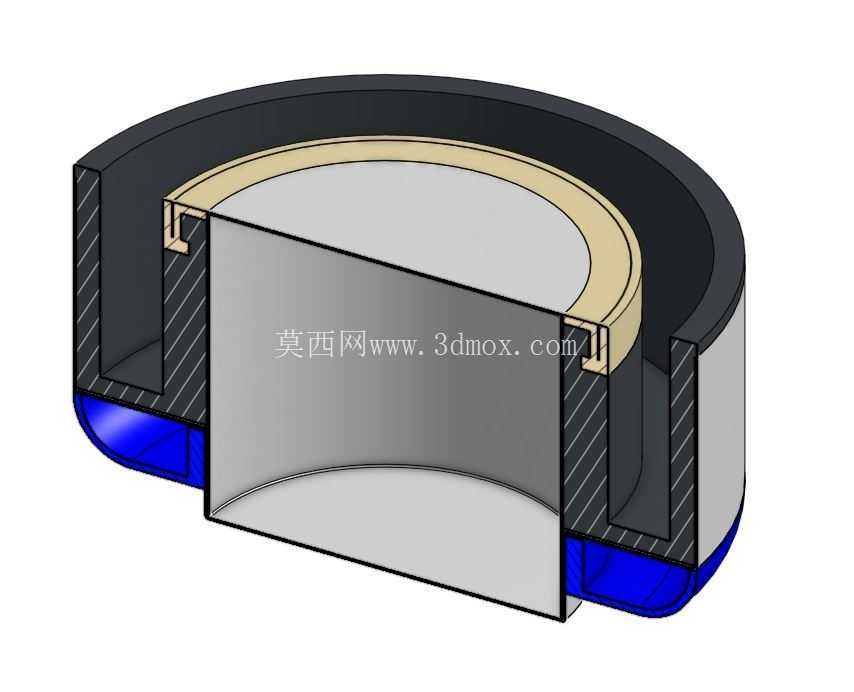

从结构设计思路来看，首先要处理的是内外层的连接边界，剖面里能看到口部的卷边扣合结构，这个位置没有采用焊接工艺，而是通过内层口部的外翻边与外层口部的内折边做咬合扣压，这种设计的优势在于避免了焊接带来的焊缝锈蚀风险，尤其是接触食品或者含水物料的场景，焊缝位置的抛光不到位很容易残留污渍滋生细菌，扣合结构在装配时可以先在内层外壁预贴隔热缓冲垫层，再将外层从底部向上套装，最后通过旋压设备完成口部的扣压收边，整个装配流程不需要高温作业，能很好地保护内层预先做的镜面抛光表面，不会出现焊接飞溅导致的表面凹坑问题。

再看底部的结构设计，剖面里蓝色标注的是底部的缓冲密封垫层，这个位置的尺寸边界需要严格控制，外层底部的内凹深度要和垫层的压缩量匹配，当内层套装到位后，内层底部会压在缓冲垫层上，一方面可以吸收日常放置时的冲击，避免金属硬接触产生的异响，另一方面可以封堵内外层空腔的底部通道，避免日常使用时水渍、灰尘进入空腔内部难以清理。这里的尺寸公差需要特别注意，内层的外径和外层的内径配合间隙要控制在0.15-0.2mm之间，间隙过大容易出现内层晃动，使用时产生异响，间隙过小则会导致套装时的装配阻力过大，批量生产时容易出现卡料问题，影响装配效率。

从功能特性上看，这种扣合式的双层结构相比焊接结构还有一个优势，就是后期维修更换的便利性，如果内层因为磕碰出现凹陷，只需要通过专用工装撑开扣合边，就可以更换损坏的内层构件，不需要整体报废，能降低使用成本。当然这种结构也有需要注意的设计要点，口部的扣合边圆角不能过小，否则在扣压过程中容易出现不锈钢材料的应力开裂，尤其是采用304不锈钢作为原材料时，扣合位置的折弯半径要大于板材厚度的1.5倍，才能保证折弯位置不会出现微裂纹，避免长期使用后出现锈蚀断裂的问题。

在安装边界的考量上，这类容器如果后续要配套外盖或者密封塞，口部的内径尺寸要做统一的公差管控，一般采用H7的公差等级，保证配套的硅胶密封塞能有合适的压缩量，实现盛装液体时的防漏效果。内外层的板材厚度选择也有讲究，内层因为直接接触盛装物料，需要更好的结构强度和耐腐蚀性能，一般采用0.4-0.6mm的304不锈钢板材，外层主要起防护和握持作用，厚度可以稍薄，控制在0.3-0.5mm即可，这样既能控制整体重量，也能兼顾结构强度，不会因为轻微磕碰就出现明显的凹陷。另外，外层的底部通常会做轻微的内凹设计，让容器放置在平面上时只有外圈接触支撑面，即使支撑面有轻微不平整，也能保证放置的稳定性，不会出现放置时晃荡的问题。

很多结构设计新手在做这类双层容器时，容易忽略内外层的热膨胀系数差异，虽然都是不锈钢材料，但如果内外层采用的牌号不同，在遇到高温盛装场景时，膨胀量的差异会导致扣合位置出现松脱，所以设计时要尽量保证内外层采用同牌号的不锈钢材料，同时在扣合位置预留微小的滑动余量，抵消温度变化带来的尺寸形变。还有空腔内部的处理，如果要做真空保温结构，需要在外层底部预留抽真空的工艺孔，抽真空完成后再用焊锡或者密封胶封堵工艺孔，这个工艺孔的位置要设计在底部垫层的覆盖区域内，避免封堵位置外露影响外观，同时也能防止日常使用时摩擦到封堵位置导致漏气失效。
