双级阶梯同心异径衬套结构设计

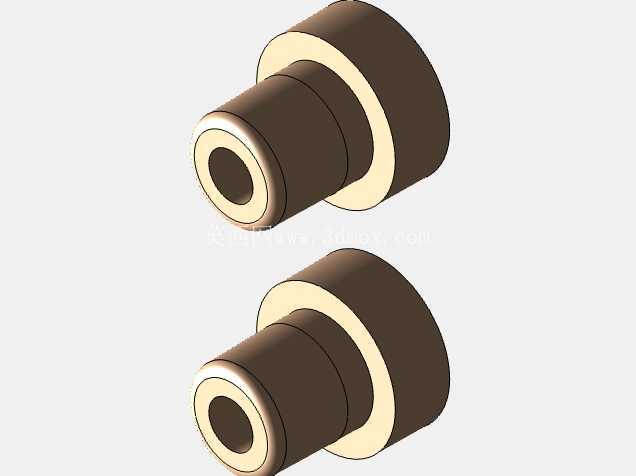

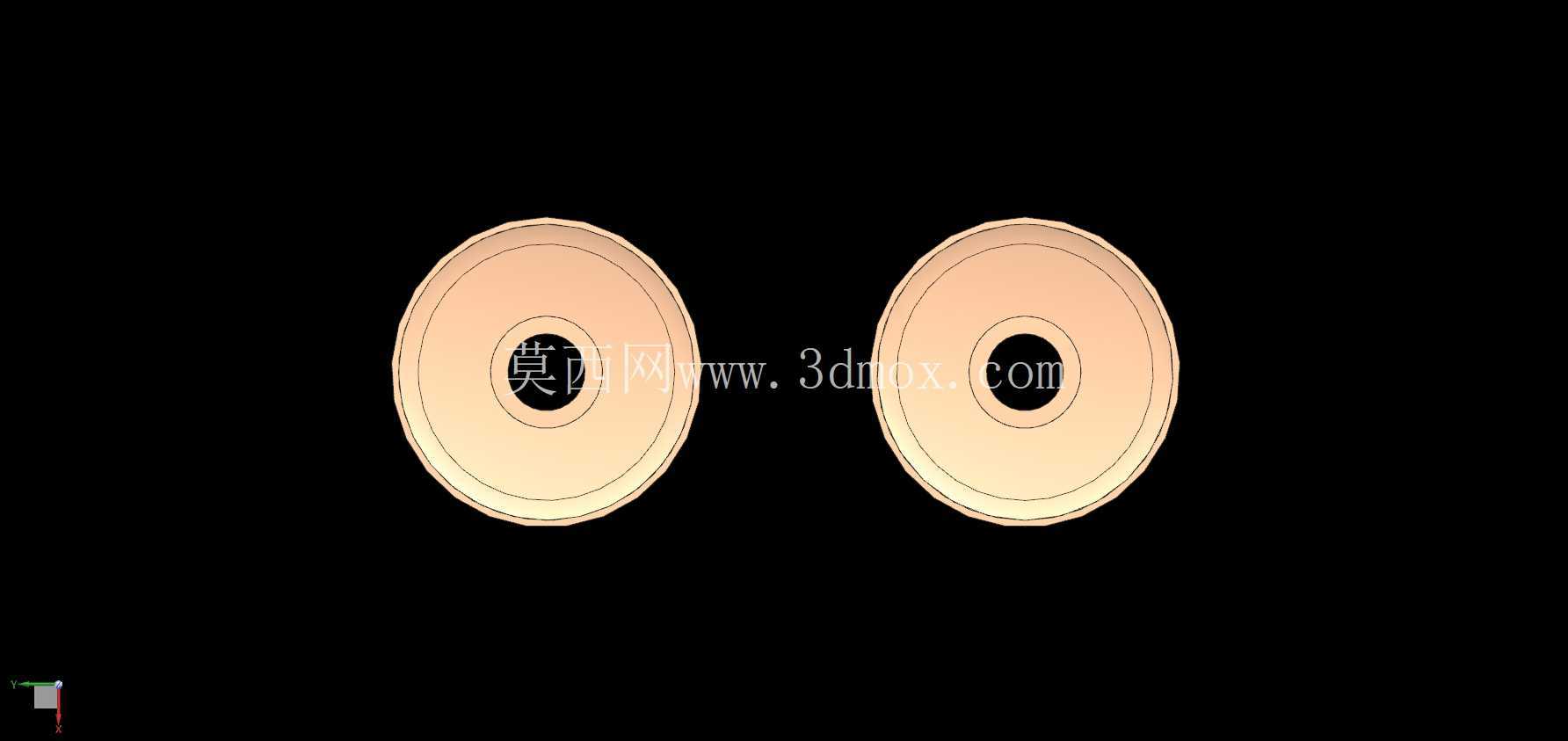

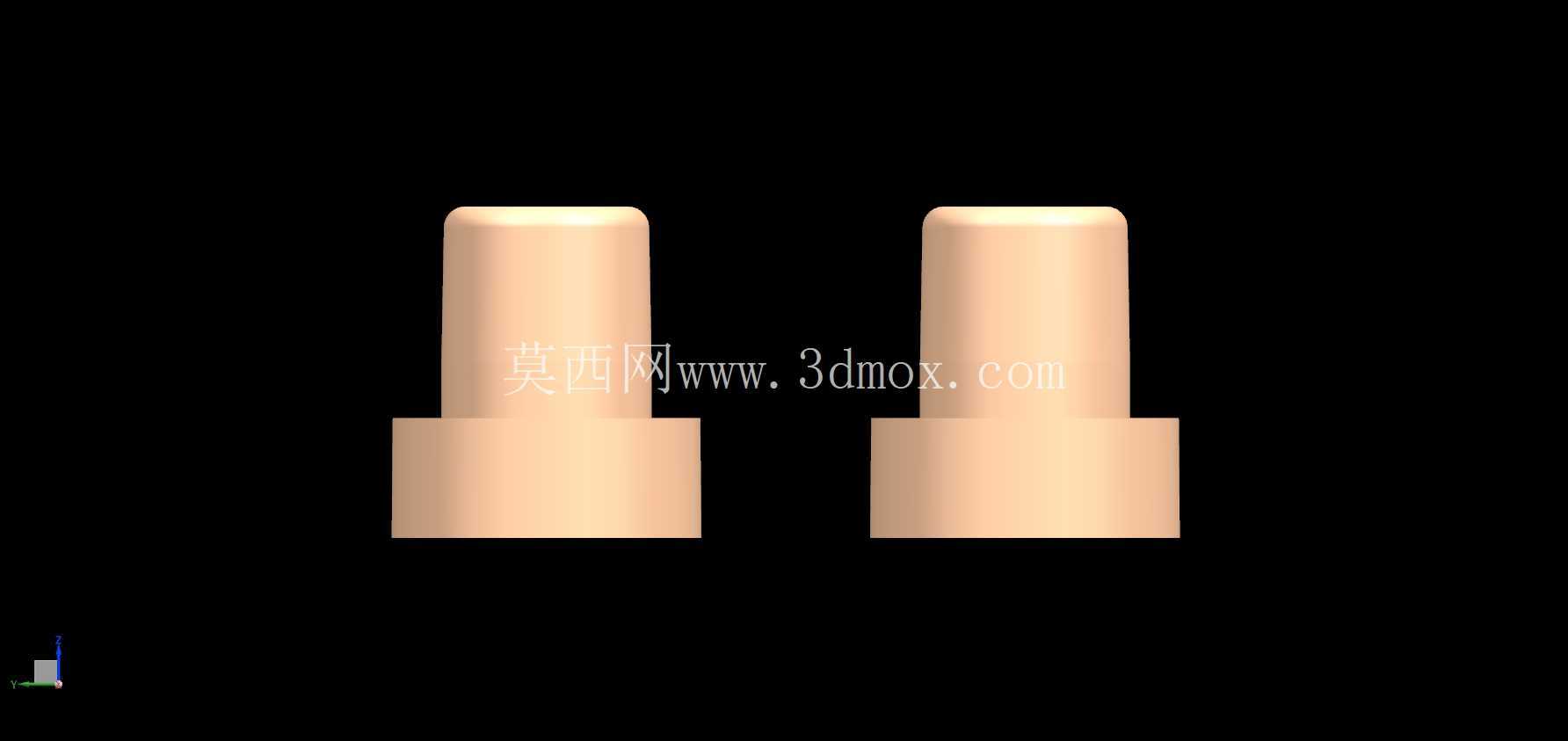

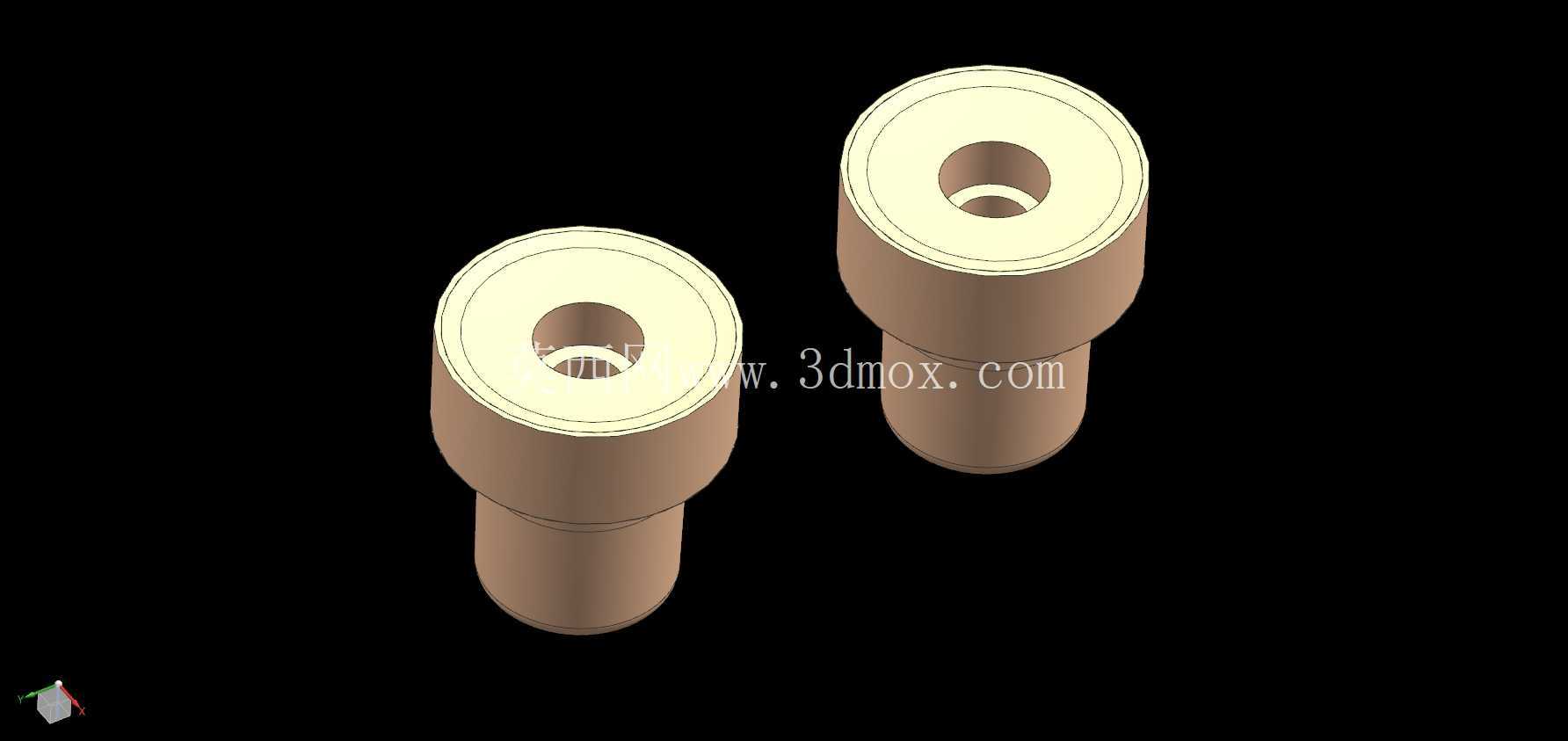

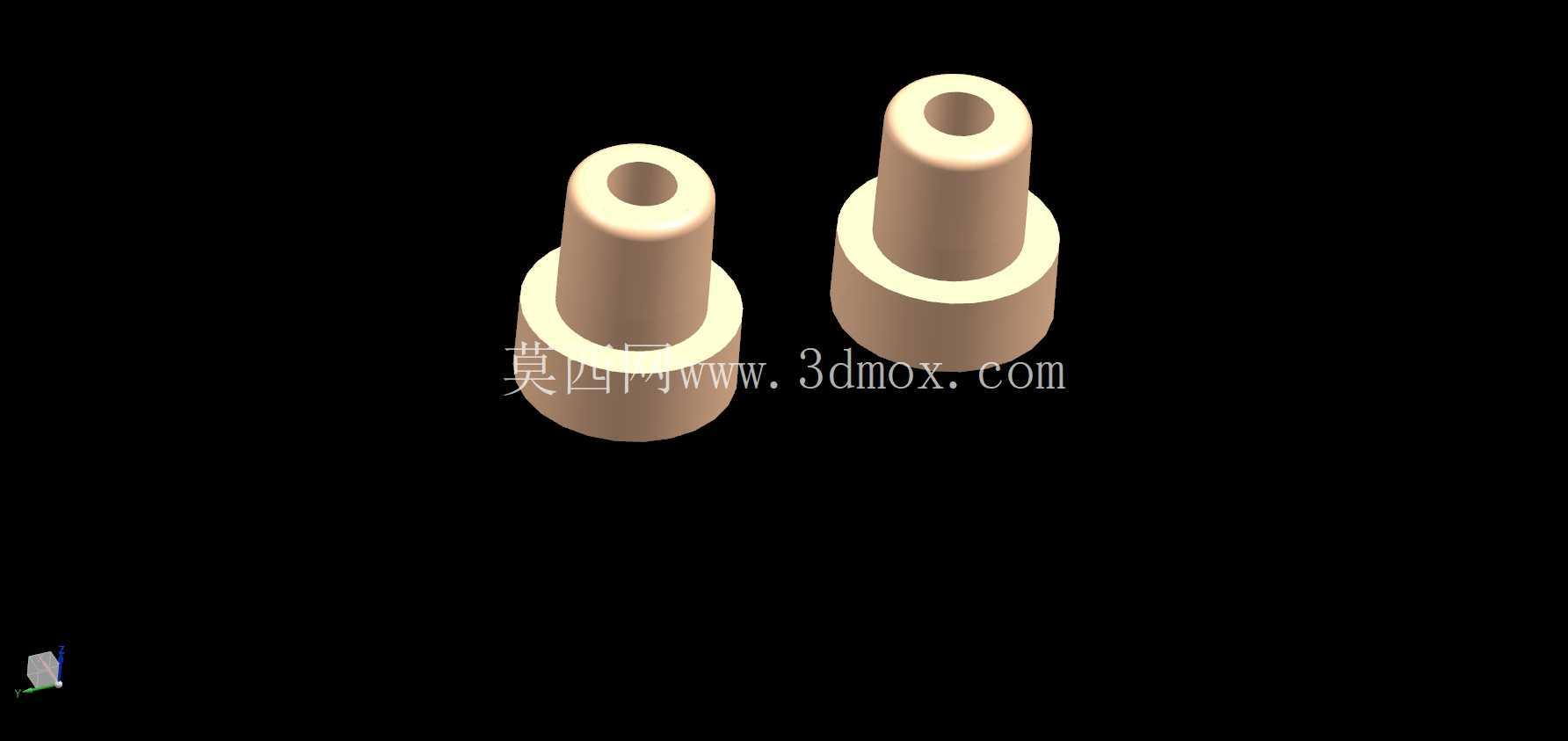

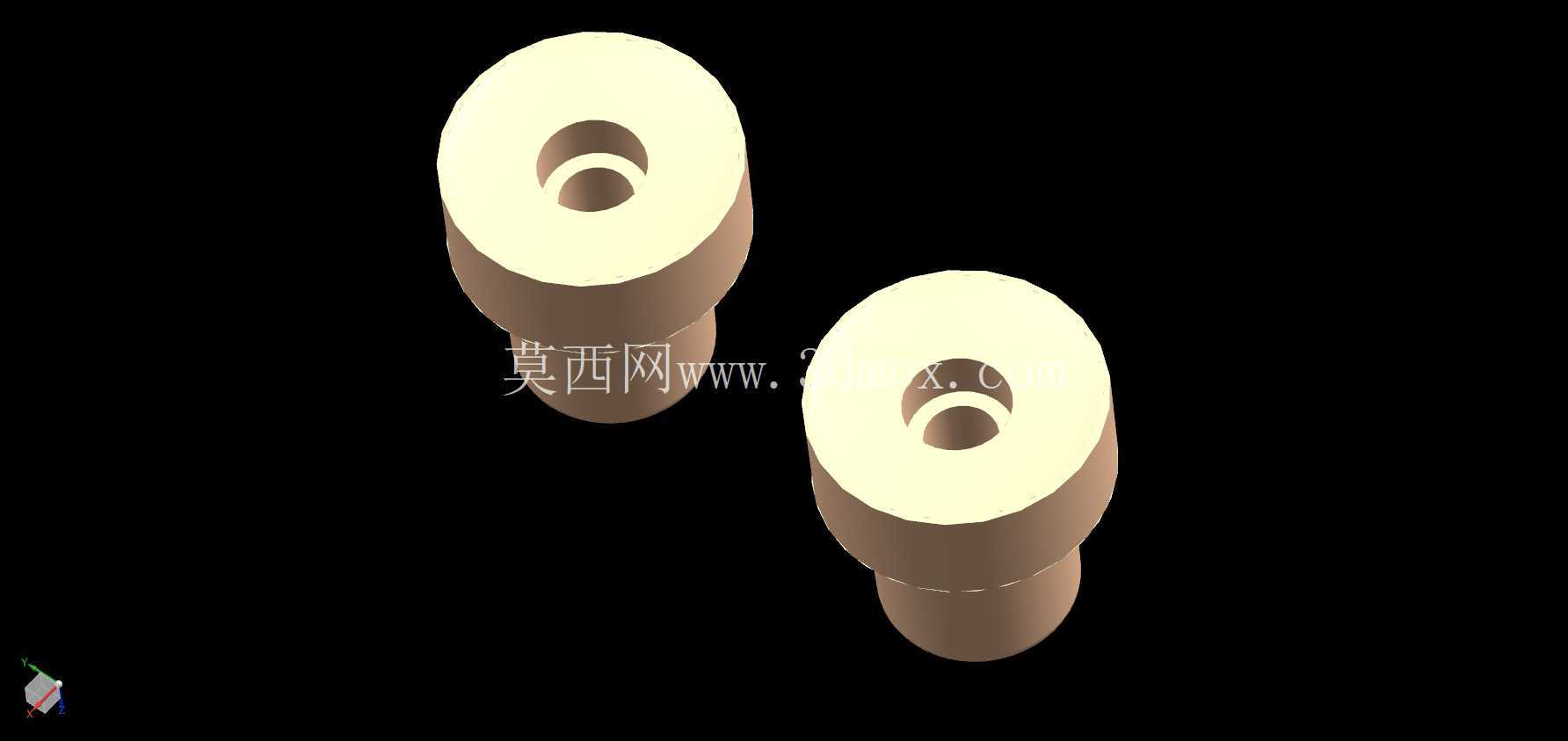

　　从结构设计逻辑来看，整个零件采用完全对称的同心布局，底部是等直径的圆柱安装基座，基座上方平滑过渡到锥度收窄的上段管体，中心是全程贯通的等直径圆孔，这种双级外部轮廓的设计，首先是兼顾了安装定位与管路插接的双重需求：底部圆柱段可以直接嵌入对应安装基座的沉孔内，依靠圆柱面的配合公差实现径向定位，不需要额外设计定位销或者法兰结构就能保证安装后的同轴度，上段锥管则可以直接插入不同内径的柔性管路或者硬管端头，锥面的自紧特性在管路卡箍锁紧后能形成足够的密封比压，不需要额外加装密封垫圈就能实现低压工况下的无泄漏衔接。在流体输送管路的变径衔接场景里，这类阶梯式衬套是解决不同通径管路同轴对接的核心基础零件，日常在小型气动回路、低压流体输送实验台、注塑模具冷却回路变径段都能见到它的应用，区别于普通焊接变径接头，这种一体成型的衬套没有拼接焊缝，内壁不存在流道突变带来的紊流死角，能有效降低流体在变径位置的压力损失，也避免了焊缝位置长期受流体冲刷出现的腐蚀渗漏问题。

　　做结构设计的时候，特意在圆柱基座与锥管的衔接位置、锥管顶端的通孔出口位置都做了等半径的圆角过渡，这处细节不是单纯为了外观顺滑，一方面是消除零件加工过程中的应力集中点，不管是采用CNC车床车削加工还是后续做压铸成型，尖角位置都容易出现充型不满或者车削崩边的问题，圆角过渡能让刀具走刀路径更顺滑，减少刀尖的瞬时负载冲击，延长刀具使用寿命；另一方面，顶端的圆角能在插接管路的时候避免锐边割伤软管内壁，也能减少流体在出口位置的边缘扰流，让流体从通孔流出后能更平顺地进入对接管路。

　　从安装边界尺寸来看，底部圆柱基座的外径与安装沉孔采用H7/h6的间隙配合，安装深度刚好覆盖圆柱段的整个高度，装配后基座端面与安装面完全齐平，不会出现突出或者凹陷的台阶，避免在安装面位置形成积液死角；中心通孔的直径公差控制在H8级别，能保证流体通流面积的一致性，在多组并联的流体回路里使用时，不会因为单个衬套的通径偏差导致各支路流量不均。在实际加工验证环节，这种对称结构非常适合多轴CNC车床的一次装夹加工，棒料装夹后可以一次性完成外圆车削、锥面车削、中心钻孔、圆角成型的全部工序，不需要二次装夹找正，能有效控制加工后的形位公差，特别是外圆与中心孔的同轴度可以控制在0.02mm以内，完全满足高速流体回路或者精密气动系统的装配要求。除此之外，这个零件也常被用作DFM可制造性分析的标准测试件，因为它同时包含了圆柱面、圆锥面、同轴通孔、过渡圆角这些典型的机加工特征，不管是验证CAM软件的多轴刀路生成逻辑，还是测试新设备的车削精度、壁厚分析算法，都能通过这个零件的加工结果快速判断设备或者工艺的稳定性，比如锥面的轮廓度误差可以直接反映车床的Z轴与X轴插补精度，中心孔的壁厚差可以反映主轴装夹的同轴度偏差，圆角位置的表面质量可以反映刀具的进给参数设置是否合理。

　　在注塑模或者压铸模的试模环节，这个结构也常被用来验证模具的流道充型能力，因为阶梯锥面的成型需要熔体在模腔内完成平滑的流动转向，如果模具排气不畅或者浇口位置设置不合理，很容易在锥面与圆柱的衔接位置出现缺胶或者缩痕，通过观察样件的成型质量就能快速调整模具的工艺参数。日常做管路装配的时候，这种衬套的维护更换也非常方便，因为没有复杂的连接结构，只需要松开卡箍拔出旧衬套，将新衬套的圆柱段压入安装沉孔，再重新插接管路锁紧卡箍就能完成更换，不需要对整个管路进行大范围拆解，能大幅降低现场设备的维护停机时间。针对不同的输送介质，只需要更换对应材质的衬套就能适配不同工况，比如输送普通冷却水可以用PP材质，输送低压压缩空气可以用铝合金材质，输送弱腐蚀流体可以用不锈钢材质，整个结构的尺寸逻辑不需要做任何调整，只需要根据材料的强度特性微调壁厚参数就能满足使用要求，具备非常强的工况适配性。
