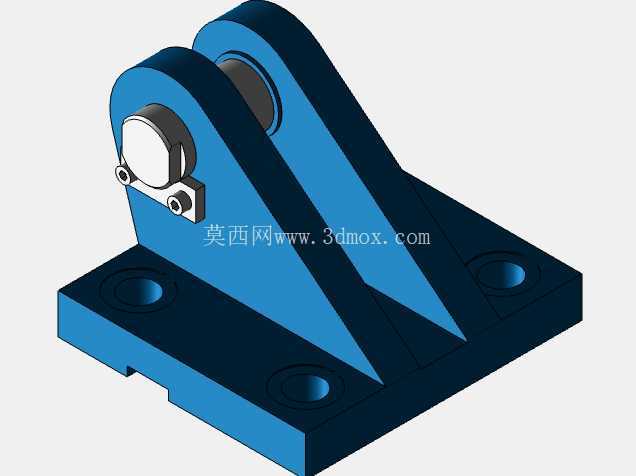

力士乐CLCB50型气缸叉式铰接安装座

在工业气动系统的布局搭建中，气缸安装座是连接执行元件与设备机架的核心受力构件，其结构合理性直接决定气缸运行的稳定性与整机的负载耐受能力。这款适配100mm缸径力士乐CDT3、CDW160系列气缸的叉型安装块，是按照ISO 8133标准设计的铰接式安装组件，主要用于需要气缸在工作平面内实现小角度摆动补偿的工况场景，比如自动化生产线的工件顶升翻转机构、物流设备的挡料摆臂驱动、工程机械的辅助动作执行端等位置，能够抵消气缸运行过程中因安装同轴度偏差、负载受力偏移带来的侧向力，避免气缸活塞杆承受额外径向载荷，延长密封件与缸筒的使用寿命。

从结构设计逻辑来看，该安装座采用双耳叉式的主体构型，底座为带沉头安装孔的平板结构，四个安装孔对称分布在底座四角，沉孔设计能够让内六角螺栓的头部完全沉入座体内部，不会突出底座平面影响安装贴合度，同时底座底面设置有定位凹槽，可与机架上的定位凸台配合实现快速对位，减少现场安装时的调整工作量。双耳支撑臂采用等厚加强结构，从底座平面向上延伸至销轴安装位，臂体与底座的连接处做了大圆弧过渡处理，避免应力集中在转角位置，在承受气缸最大125kN的额定推力时，应力能够顺着圆弧面均匀分散到底座整体结构上，不会出现局部应力超限导致的开裂变形。

销轴安装孔的同轴度是该类安装座的核心精度指标，设计时两耳的孔位同轴度公差控制在0.02mm以内，孔内可适配直径50mm、公差带h6的配套销轴，销轴端部自带锁紧机构，能够防止气缸往复动作过程中销轴出现轴向窜动脱落。安装座的整体重量约23kg，主体材料选用高强度合金结构钢，表面做了发黑防锈处理，能够适应车间内多油污、多粉尘的复杂工作环境。在安装边界尺寸上，该安装座的底座长度、宽度以及支撑臂的高度尺寸均严格匹配对应系列气缸的安装尺寸规范，安装孔的中心距、销轴孔的中心高都符合标准互换性要求，不需要额外加工修改就可以直接替换同规格的标准安装座，降低设备维护时的配件采购与适配成本。

在实际选型应用中，需要注意该安装座仅适配指定缸径与系列的气缸，安装时要保证底座与机架安装面的贴合度，螺栓需按照规定扭矩拧紧，避免因螺栓松动导致安装座在受冲击载荷时出现位移。铰接式的安装形式允许气缸在垂直于销轴轴线的平面内有一定的摆动角度，能够补偿设备运行过程中机架变形、负载位置变化带来的角度偏差，相比刚性法兰安装的形式，更适合存在一定角度偏移、负载方向会随动作变化的工况。配套的销轴与锁紧机构随安装座一同提供，现场组装时只需要将气缸的杆端耳环插入两耳之间的间隙，穿入销轴后固定锁紧件即可完成装配，不需要额外加工配套连接件，能够大幅缩短现场安装调试的周期。
