适配11.5mm瓶径的灌装输送星轮结构

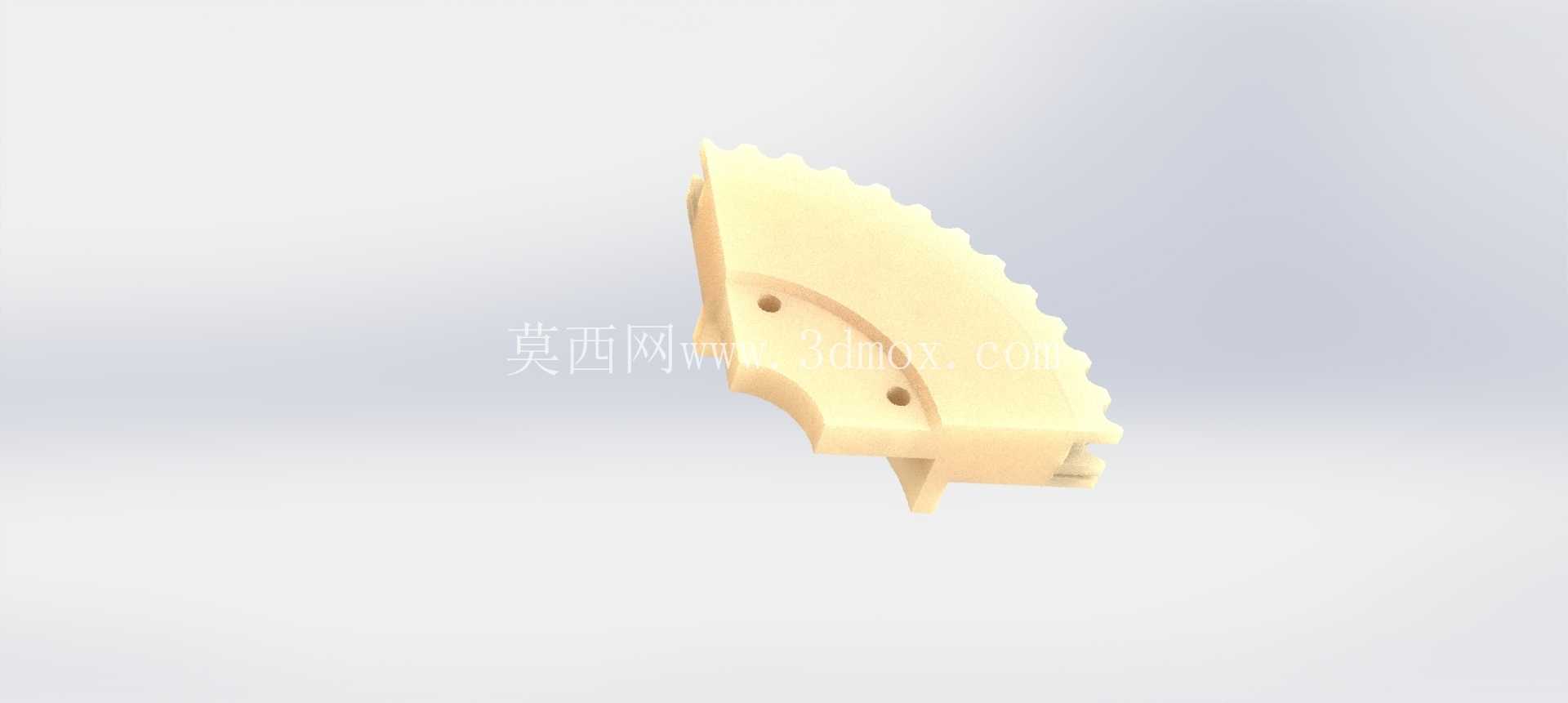

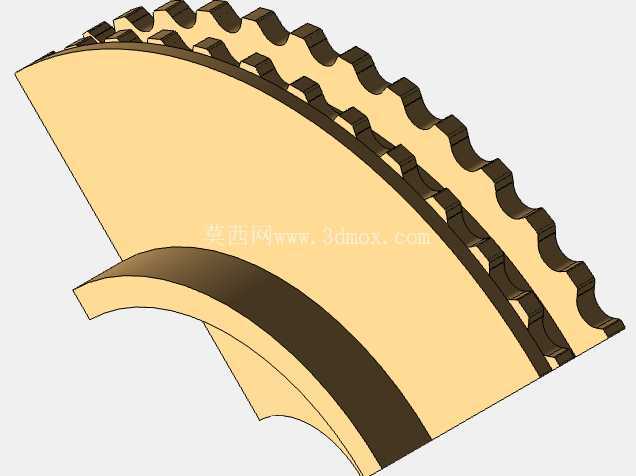

　　在瓶装饮品、日化洗护、小型医药制剂的自动化灌装生产线上，星轮是衔接进瓶螺杆与灌装工位、旋盖工位的核心输送定位构件，这款适配11.5mm直径瓶身的星轮，主要针对小口径圆柱瓶的高速分道、等距输送需求设计，解决直输线体上瓶体拥挤、错位、卡滞的常见问题。从实际产线运行的工况来看，这类星轮通常安装在灌装机的进瓶拨轮位置，与中心回转主轴通过键槽或定位销连接，随主轴做匀速回转运动，瓶体从进瓶输送台进入星轮齿槽后，会被齿槽的弧形轮廓完全贴合限位，按照固定节距被依次送入各个加工工位，避免高速运行下瓶体倾倒、刮花标签或者工位对位偏差的问题。这款星轮采用了扇形分段式结构设计，而非传统的整圆盘式星轮，这种设计思路主要是考虑到小瓶径产线换型的便捷性，当产线需要切换不同瓶径的产品时，不需要拆卸整个回转盘，只需要更换对应齿形的扇形星轮块即可，大幅缩短换型调试的时间，同时分段式结构对加工精度的控制更友好，整圆盘星轮如果直径较大，加工时容易出现齿形节距累积误差，分段加工后每一段的齿形精度更容易管控，装配时也能通过微调垫片补偿安装间隙，保证每个齿槽的位置度偏差控制在0.05mm以内，适配高速灌装线每分钟120-200瓶的输送节拍。

　　从外形尺寸与安装边界来看，这款星轮的内圈设置了两个定位沉孔，用于和回转基座上的定位柱配合安装，沉孔的深度设计为5mm，既可以保证安装时的定位精度，又不会因为孔深过大导致加工难度提升，星轮的齿槽圆弧半径严格匹配11.5mm瓶身的半径，齿槽的开口处做了15度的导入倒角，方便瓶体在输送线速度与星轮线速度存在微小偏差时能够顺利滑入齿槽，避免出现撞瓶、卡瓶的故障。星轮的外缘厚度设计为12mm，这个厚度刚好可以覆盖11.5mm瓶身的重心位置，对于高度在80-150mm的小型圆柱瓶来说，这个支撑厚度能够保证瓶体在回转输送过程中不会出现倾斜，不需要额外增加护瓶栏板的压紧力，减少瓶身表面的摩擦痕迹。

　　在材料选型的适配性上，这类星轮通常采用超高分子量聚乙烯或者尼龙材质加工，这两种材料的自润滑性好，摩擦系数低，与PET瓶、玻璃瓶接触时不会刮伤瓶身，同时具备一定的韧性，即使偶尔出现碎瓶或者异物卡入的情况，星轮齿形不会出现崩缺，能够缓冲一定的冲击载荷，保护后端的灌装主轴不会因为过载出现损伤。从功能特性上看，这款星轮的齿形采用了等速螺线与圆弧结合的设计，在瓶体进入齿槽的阶段，螺线段可以让瓶体的速度从输送线的直线速度平滑过渡到星轮的回转线速度，减少速度突变带来的瓶体晃动，当瓶体完全进入齿槽后，圆弧段完全抱紧瓶身，保证在回转过程中瓶体与星轮没有相对位移，确保后续灌装头、旋盖头能够精准对准瓶口中心，对位偏差可以控制在0.1mm以内，满足高精度灌装的工艺要求。在实际装配调试时，需要注意星轮与进瓶螺杆、出瓶星轮的相位匹配，进瓶螺杆的出瓶位置需要刚好对准星轮齿槽的导入位置，相位偏差不能超过半个齿距，否则会出现进瓶不畅的问题，同时星轮的安装高度需要与输送面板保持0.5-1mm的间隙，间隙过小会刮伤输送面板，间隙过大则容易让瓶底卡入缝隙，造成倒瓶。这款分段式星轮的另一个设计优势是维护成本低，当某一个齿槽因为长期使用出现磨损时，只需要更换对应的扇形块，不需要更换整个星轮组件，对于连续生产的灌装车间来说，能够大幅降低备件成本和停机维护时间。

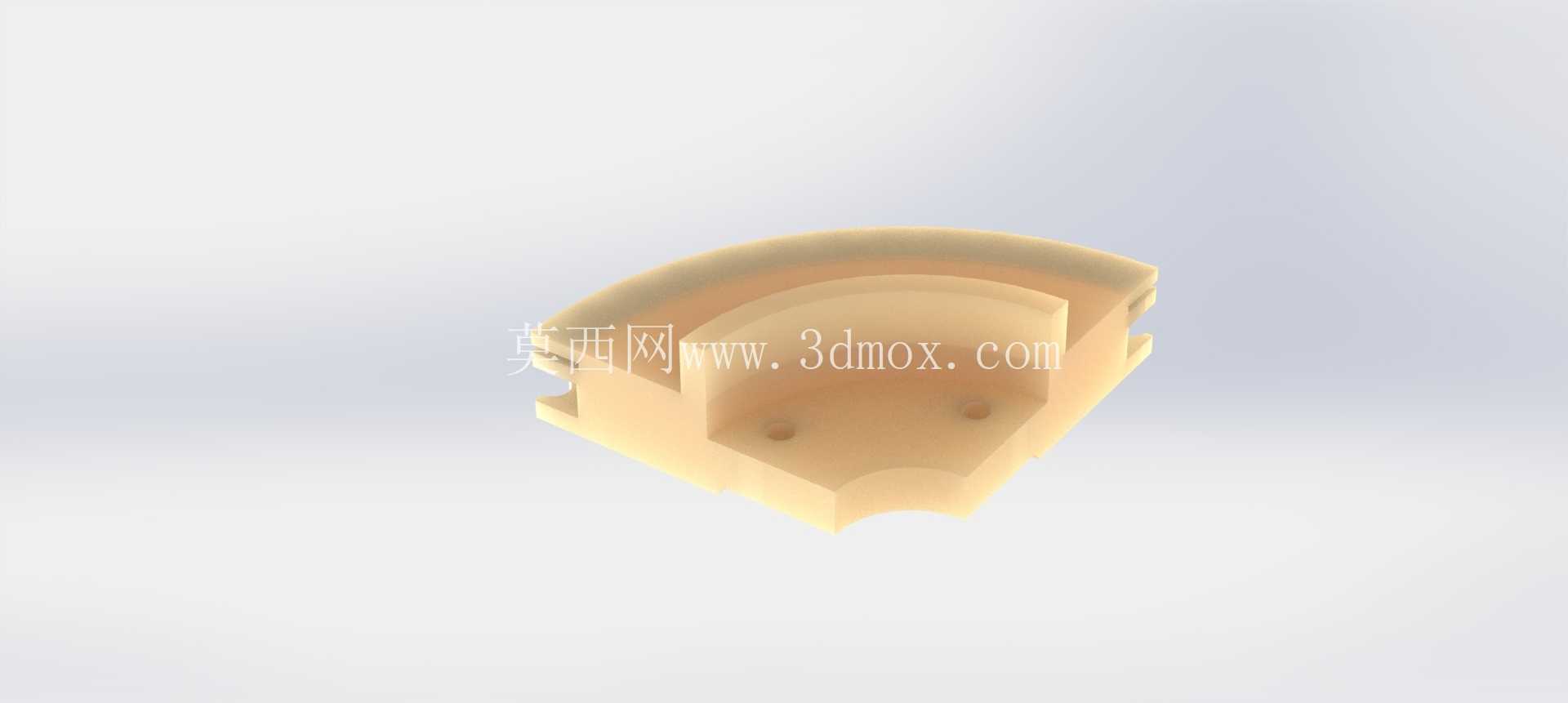

　　针对11.5mm这种小直径瓶型，星轮的齿距设计为32mm，这个节距既可以保证相邻瓶体之间有足够的安全距离，避免灌装时出现滴液污染相邻瓶身的问题，又能够最大化利用回转盘的空间，提升产线的运行效率。星轮的背面设计了3mm深度的减重槽，在保证结构强度的前提下减少自身重量，降低回转主轴的负载，减少长时间高速运行下的主轴磨损，同时减重槽的设置也方便安装时的抓取操作，提升装配效率。在实际应用场景中，这类星轮不仅可以用在灌装工位，也可以适配在旋盖机、贴标机、理瓶机的回转输送位置，只需要根据不同工位的安装接口调整内圈的安装孔位即可，具备较强的通用性。设计时还需要考虑星轮的动平衡性能，因为是高速回转构件，扇形块的重量差需要控制在5g以内，装配后需要做简单的动平衡校正，避免高速运行时出现振动，影响整机的运行稳定性。齿槽的表面粗糙度需要控制在Ra1.6以下，减少与瓶身的摩擦阻力，避免透明瓶身出现划痕影响产品外观。对于有卫生要求的食品、医药产线，这款星轮的结构没有卫生死角，所有转角处都做了R2以上的圆角处理，方便生产结束后的清洗消毒，不会残留积液或者物料残渣，满足食品接触材料的卫生要求。
