CLCB20叉型气缸安装支座结构设计

在气动系统的现场布局中，气缸安装支座是连接执行元件与设备机架的核心受力部件，这款CLCB规格20的叉型安装块，主要适配缸径40mm的CDT3、CDW160系列气缸，在自动化生产线的工件顶升、摆臂驱动、夹具夹紧工位中承担载荷传递与定位约束的作用。不同于常规的法兰式或脚架式安装件，叉型结构的支座能够为气缸提供绕销轴的摆动自由度，避免气缸杆在伸出缩回过程中因安装同轴度偏差产生侧向弯矩，从根源上降低杆端密封件的偏磨风险，延长气缸整体使用寿命。

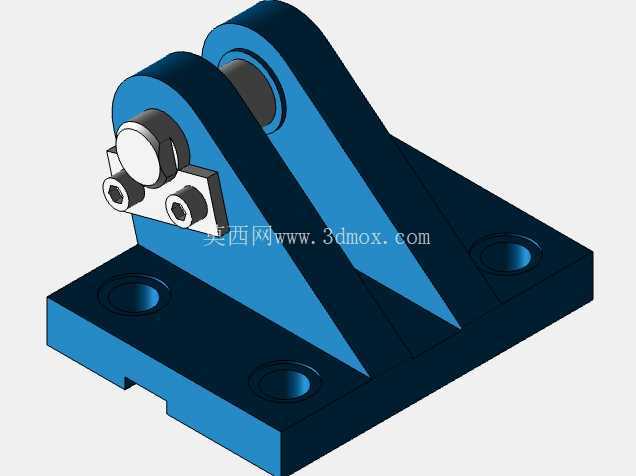

从结构设计逻辑来看，整个支座采用一体化底板加双侧立板的焊接式刚性结构，底板上预留四个沉头安装孔，可通过内六角螺栓直接固定在设备型材台面或焊接机架上，沉孔设计能够保证螺栓头完全沉入板面，不会突出平面干涉其他部件的安装布局。双侧立板同轴加工销孔，用于穿装直径20mm的连接销轴，销孔的加工公差严格匹配配套销轴的h6公差等级，既保证销轴转动时的顺滑度，又不会因间隙过大产生晃动冲击。立板与底板之间设置三角形加强筋，筋板的厚度与立板保持一致，能够有效抵消气缸工作时产生的倾覆力矩，避免立板在高频往复载荷下出现根部开裂的问题。

实际选型使用时需要注意几个安装边界尺寸：支座整体的底板长度、宽度决定了安装面所需的最小预留空间，双侧立板的开档尺寸直接匹配气缸尾端的双耳宽度，销孔中心到底板安装面的高度尺寸，是计算气缸安装后初始摆角、行程末端极限位置的核心参数，设计选型时如果忽略这个高度值，很容易出现气缸伸出到位后与周边结构碰撞、或者缩回时摆角超出允许范围的问题。配套的销轴需要搭配对应的锁止机构，虽然支座本身未预装锁止件，但销孔端部预留了卡簧槽或开口销安装位，现场装配时需要加装锁止件防止销轴在振动工况下脱出。

这款安装支座的适配场景不局限于直线气缸的安装，同样可以配套对应规格的旋转接头使用，作为气动旋转执行元件的固定基座，在翻转工位、回转上料机构中也能发挥作用。结构设计时充分考虑了气动系统的常见工况，整体材质选用常用的结构钢，表面做发黑或蓝白锌处理即可满足常规车间环境的防锈需求，如果是在腐蚀环境中使用，也可以更换为不锈钢材质加工，所有安装孔位、销孔位置的尺寸都保持一致，不需要额外修改安装布局。

从三维建模的角度来看，这个零件的建模过程需要重点关注几个特征的精度：双侧立板销孔的同轴度公差需要控制在0.02mm以内，否则穿装销轴时会出现卡滞，长期使用还会造成销轴单侧磨损；底板安装面的平面度需要保证，安装时如果板面翘曲，锁紧螺栓后会导致立板倾斜，直接影响气缸的动作顺滑度；加强筋与立板、底板的连接处需要做圆角过渡，避免应力集中，在冲击载荷下圆角过渡结构能够大幅提升部件的疲劳强度。很多新手工程师在设计这类安装支座时，往往只关注外形尺寸是否匹配，忽略了公差配合和应力集中的细节，导致实际使用时部件寿命短、气缸故障频发，这类标准安装座的结构经过了大量工况验证，细节处的设计都有实际工程意义。

在生产线改造或者非标设备设计过程中，选用这类标准化的安装支座，能够大幅减少自定义设计的工作量，不需要重新计算受力、验证结构强度，只需要核对适配的气缸规格、安装尺寸是否符合布局要求即可直接选用，既能够缩短设计周期，也能降低后续加工、装配环节的出错概率。支座的叉型开口方向可以根据实际安装需求调整，在建模时可以通过旋转装配的方式适配不同的气缸摆动方向，不需要修改零件本身的结构，通用性较强。
