力士乐气缸配套可夹紧U型安装支座

在气动执行元件的配套安装场景中，气缸支座的选型与设计直接决定了整套气动执行机构的运行稳定性与负载承载能力，这款适配125mm活塞直径力士乐CDT3、CDW160系列气缸的可夹紧叉型安装块，是针对中重载气动推压工况开发的专用安装构件。从实际产线应用来看，这类支座常被用在冶金设备的工件顶推工位、物流输送线的挡料机构、重型工装夹具的夹紧驱动单元中，作为气缸与设备安装基面的连接载体，既要承受气缸输出的200kN轴向推力，也要抵消气缸动作过程中产生的径向偏载，避免气缸杆受弯变形导致密封件过早磨损。

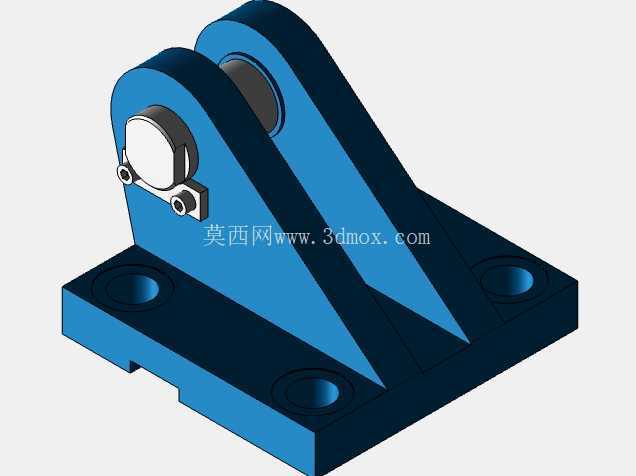

从功能特性上看，这款CLCB60规格的安装支座采用U形叉型结构，配合直径60mm、公差h6的配合销实现与气缸尾端的铰接连接，铰接位置自带的锁紧机构能够在安装完成后锁定销轴位置，避免设备运行过程中销轴窜动产生异响与连接间隙，区别于普通的焊接式气缸支座，这款支座的铰接副预留了充足的摆动间隙，能够补偿安装基面的加工误差，抵消气缸动作时的微量偏摆，降低气缸杆的径向受力。支座底板设置了四个沉头安装孔，能够通过内六角螺栓直接固定在设备的安装平台上，底板与立板之间设置了两道三角形加强筋，从结构力学角度优化了受力路径，将气缸输出的推力均匀传递到整个安装基面，避免立板与底板连接处出现应力集中导致的焊缝开裂或者结构变形。

从设计思路层面拆解，这款支座完全遵循ISO8133标准的尺寸规范进行建模，所有配合尺寸都严格匹配力士乐官方给出的气缸安装接口参数，建模过程中优先考虑了加工工艺性：支座主体采用焊接结构件设计时，所有板件的拼接位置都预留了合理的焊接收缩余量，铰接孔的位置设置了加厚的衬套安装位，方便后期磨损后更换衬套而无需整体更换支座；销轴端部的压盖固定结构采用两个内六角螺栓锁紧，既能够防止销轴转动，也方便后期维护时快速拆卸销轴更换气缸。外形尺寸上，支座整体高度适配60mm销直径的安装中心高，底板的安装孔位间距严格对应标准气缸的安装尺寸，安装边界上预留了足够的扳手操作空间，确保现场安装时能够顺利拧紧固定螺栓，不会出现工具与支座结构干涉的问题。

在实际选型匹配过程中，这类支座的适配性需要重点核对三个核心参数：一是铰接孔的直径与中心高是否匹配气缸尾端的安装尺寸，二是底板的安装孔位是否与现场安装基面的预留孔位对齐，三是支座的额定承载能力是否覆盖气缸的最大输出推力。这款支座的铰接位置做了圆弧过渡处理，能够避免气缸摆动时与支座立板产生磕碰，U形槽的开口宽度严格匹配气缸尾端的叉耳厚度，安装后不会出现左右窜动的问题。在三维建模过程中，所有的倒角、圆角、沉孔细节都按照实际加工要求还原，既能够用于前期的设备布局干涉检查，也能够直接导出工程图用于生产加工，对于做非标自动化设备设计、液压气动系统集成的工程师来说，这类标准化的安装支座模型能够大幅减少重复建模的工作量，提升设计效率，同时避免自行建模时出现尺寸偏差导致的安装不匹配问题。在重载气动工况下，这类支座的结构强度直接关系到整套设备的运行安全，建模时对加强筋的厚度、底板的厚度都做了等比例还原，能够直接用于有限元受力分析，验证不同负载下的结构变形量，为设计选型提供准确的模型依据。
