力士乐CLCB30型气缸叉型安装支座

在气动执行机构的布局设计中，气缸的安装固定方式直接决定了整套气动回路的运行稳定性与负载耐受能力，尤其是存在摆动动作需求的工况下，铰接类安装支座的结构合理性往往是设备调试阶段最先需要验证的环节。这款CLCB尺寸30的叉型安装块，是专门适配活塞直径63毫米规格气缸的尾部铰接安装组件，对应适配CDT3、CDW160系列气缸，能够为气缸提供绕销轴轴线的自由度，满足气缸在驱动过程中随负载动作产生小角度摆动的使用需求，常见应用在自动化生产线的摆臂驱动、工装夹具的翻转机构、物流输送线的挡料摆杆驱动这类需要气缸输出直线推力同时允许缸体自身随动作轨迹微调角度的场景。

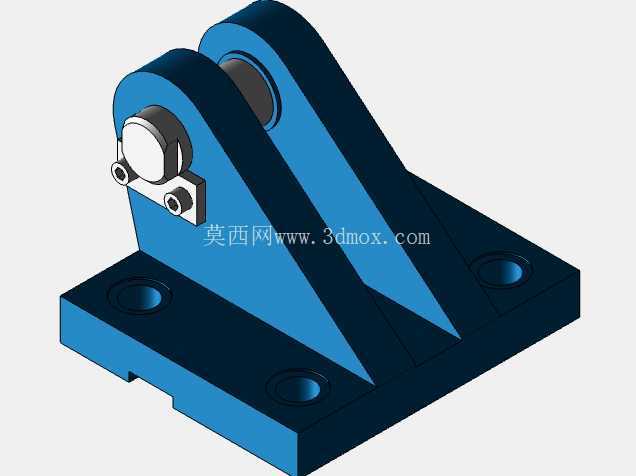

从结构设计逻辑来看，这类叉型支座采用分体式铰接配合思路，底部为带两个沉头安装孔的矩形安装底板，能够通过螺栓直接固定在设备的安装基面或者型材框架上，底板上方设置两块平行的立式支撑耳板，耳板顶端加工有同轴的销轴安装孔，用来穿装配套的直径30毫米配合销轴，销轴与气缸尾部的耳环内孔配合，实现气缸与支座的铰接连接。两块耳板之间设置三角形加强筋结构，从底板表面一直延伸到耳板中上部，能够在气缸输出大推力时抵消耳板受到的侧向撑开力矩，避免耳板在长期交变载荷下出现外张变形，导致销轴卡滞或者磨损加剧的问题。

实际选型使用时需要重点关注安装边界尺寸，该支座销轴中心到底板安装面的垂直高度为62毫米，底板的两个安装孔中心距为120毫米，安装孔可适配M10规格的内六角螺栓进行固定，销轴的有效配合长度为30毫米，与对应规格气缸的尾部耳环宽度完全匹配，装配时不需要额外加装调整垫片即可保证轴向间隙处于合理范围。支座的铰接部位预留了润滑脂注油通道，日常维护时可以直接通过注油嘴向销轴配合面加注润滑脂，减少转动副的磨损，延长组件的使用寿命。

在三维建模过程中，这类安装支座的建模重点在于保证两个耳板销轴孔的同轴度公差，以及安装底板的平面度要求，实际加工时耳板内孔与销轴的配合公差选用H7/h6间隙配合，既保证转动灵活又不会出现过大的旷量，底板安装面的平面度控制在0.1毫米以内，避免安装时因为基面不平导致支座产生内应力，长期受力后出现开裂问题。配套的销轴带有锁紧卡槽，装配完成后可以通过卡板将销轴轴向固定，防止设备运行过程中销轴窜动脱出，造成气缸脱落的安全隐患。

从工况适配性来看，该支座额定承载能力可达50kN，能够满足63缸径气缸在0.8MPa工作压力下的最大推力负载要求，即使在冲击负载较大的冲压上下料、工件顶升翻转场景下，也能保持足够的结构刚性，不会出现支座变形导致的气缸动作卡滞问题。设计时还考虑了安装兼容性，只要是尾部耳环安装尺寸符合ISO 8130制造标准的63缸径气缸，都可以搭配该支座使用，不需要额外修改安装接口，能够大幅降低设备设计阶段的选型适配工作量，减少非标定制安装件的设计加工成本。
