力士乐CLCB型气缸配套叉型安装支座

在气动自动化生产线、工装夹具工位、物流输送顶升机构这类需要气缸做直线往复驱动的场景里，气缸安装支座的选型直接决定了整套驱动单元的运行稳定性与铰接寿命，这款适配CDT3、CDW160系列气缸的叉型安装块，就是针对50mm活塞直径气缸的尾部铰接安装需求设计的专用固定部件。

从实际使用场景来看，这类叉型安装座主要用在气缸需要绕安装销轴做小角度摆动补偿的工况中——比如翻转工位的气缸驱动、压紧机构的随动铰接、顶升装置的角度自适应安装，当气缸输出直线推力时，支座需要承担气缸工作时的径向反力与铰接处的交变载荷，同时通过销轴的铰接结构抵消安装面与气缸运动方向的微小角度偏差，避免气缸杆承受额外径向力导致密封件过早磨损、杆体弯曲变形。

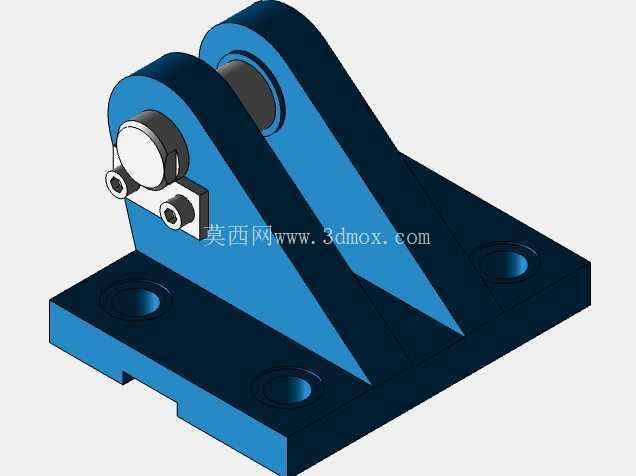

这款安装座的结构设计完全贴合气动元件的安装规范，底部采用带安装沉孔的矩形法兰底座，四个沉孔均匀分布在底座四角，安装时可以通过内六角螺栓直接固定在设备安装基板或者型材框架上，沉孔设计能够让螺栓头完全沉入底座平面，不会出现突出部分干涉周边部件的问题，底座与上部叉型支撑臂之间设置了三角形加强筋结构，从底座两侧一直延伸到叉臂根部，能够有效提升支座的抗弯曲、抗扭转载荷能力，避免气缸大推力输出时叉臂出现张开变形或者根部断裂的问题。上部的双叉臂结构同轴加工了销轴安装孔，孔位的同轴度公差严格控制在适配标准销轴的配合范围内，安装时可以直接穿入配套的25mm直径销轴，将气缸尾部的铰接耳环与双叉臂连接，配合销轴自带的锁定机构完成轴向固定，不需要额外加工定制销轴，能够直接适配标准件采购需求，降低现场安装的加工成本。

从安装边界尺寸来看，这款安装座的底座平面到销轴中心的高度、叉臂之间的开档宽度、安装孔的孔位间距都严格对应CDT3、CDW160系列50mm缸径气缸的尾部安装尺寸，选型时不需要额外做尺寸适配校核，只要对应气缸系列与缸径参数就可以直接替换使用，避免了非标定制支座带来的尺寸偏差、安装干涉问题。在实际设备维护中，这类标准化的安装支座也能够快速更换，不需要对设备安装面做二次加工，大幅缩短停机维护的时间。

设计这类安装支座的时候，核心需要考量的是载荷匹配与安装精度的平衡：首先是材料的强度需要匹配气缸最大输出推力的载荷要求，在1.0MPa工作气压下，50mm缸径气缸的理论输出推力接近2000N，加上动态冲击载荷，支座的抗拉、抗剪强度需要留有足够的安全余量，同时叉臂孔位的表面硬度需要满足销轴反复转动的耐磨要求，避免长期使用后孔位磨损失圆导致铰接间隙过大，引起气缸运行抖动、异响。其次是安装基准的统一性，底座的安装平面与销轴孔的轴线平行度、孔位与底座中心的对称度都需要控制在合理公差范围内，否则安装后会出现气缸偏载，导致气缸密封件偏磨、活塞杆弯曲，大幅缩短气缸的使用寿命。

在三维建模过程中，这类安装支座的建模重点在于安装配合尺寸的精准还原：底座沉孔的深度、直径，叉臂孔的同轴度、配合公差，加强筋的过渡圆角处理，都需要严格按照实际安装需求来设定，尤其是销轴孔与安装面的位置尺寸，直接决定了安装后气缸的运动轨迹是否符合设计预期，如果尺寸出现偏差，很可能导致气缸安装后出现憋劲、无法正常动作的问题。同时建模时需要考虑实际加工的工艺性，比如加强筋与底座、叉臂的连接处需要设置合理的铸造圆角，避免应力集中，底座平面需要预留足够的加工余量来保证安装平面的平面度，这些细节都是实际工程应用中必须考量的点，而不是单纯做外观造型的还原。

对于设备选型的工程师来说，这类标准化的气缸安装支座不需要单独出图加工，直接选用对应型号的标准件就可以完成设计，能够大幅缩短设计周期，同时标准件的质量稳定性远高于单件加工的非标件，在批量设备生产中能够有效降低采购与品控成本。在做三维装配的时候，只需要将支座模型调入装配体，通过底座安装孔与设备基板的孔位做配合约束，再通过销轴孔与气缸耳环、销轴做同轴约束，就可以完成整套气缸驱动单元的装配模拟，提前检查是否存在安装干涉、运动行程不足的问题，减少现场安装调试时的问题。
