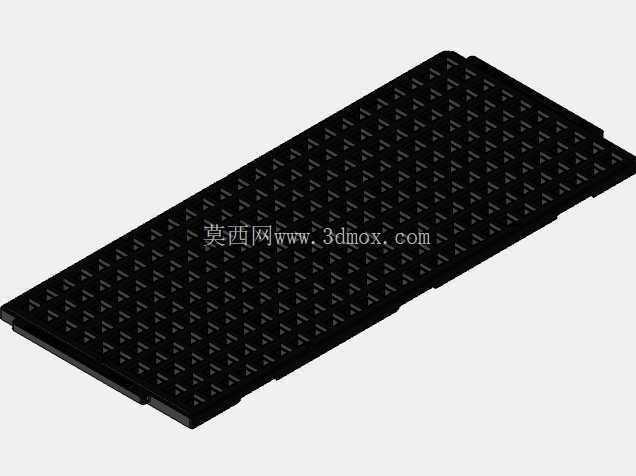

LQFP芯片200位承载托盘结构设计

　　托盘整体采用矩形平板式布局，阵列排布的200个承载位严格匹配LQFP封装器件的外形公差，每个型腔的边角都做了0.15mm的导向倒角，既方便自动上料机构的视觉定位抓取，也能在人工取放器件时引导器件顺滑落入型腔，不会剐蹭LQFP器件四周伸出的鸥翼形引脚——这一点在实际生产中尤为重要，LQFP封装的引脚厚度通常仅0.2mm左右，轻微的磕碰就会导致引脚变形，直接造成器件报废。设计过程中首先确定的是型腔的排布密度，200个承载位按照等间距矩阵排列，相邻型腔之间的筋位厚度控制在1.2mm，既保证托盘整体的结构强度，在堆叠承重时不会发生筋位断裂变形，也尽可能提升单位面积的承载量，减少产线周转时的托盘占用空间。在半导体封装测试与SMT表面贴装生产环节，芯片承载托盘是贯穿芯片后段制程、周转、上线全流程的核心工装部件，这款针对LQFP封装器件设计的200位承载托盘，完全贴合量产线的实际流转需求做结构优化，没有冗余的装饰性设计，每一处结构都服务于生产效率与器件防护的核心目标。从实际产线使用场景来看，这类托盘需要适配从封装厂切筋成型工序后的出料收纳，到测试工序的自动上料定位，再到SMT产线的贴片机吸料工位，全流程不需要更换承载介质，避免芯片在多次转盘中产生引脚磕碰、静电损伤等问题。托盘的四周边缘做了3mm高度的围边，围边上设计有三处定位凸台与对应的凹槽，多盘堆叠时上下托盘的凸台与凹槽可以精准嵌合，堆叠高度达到20层时也不会发生滑移倾倒，适配自动化立体仓库的料箱存储需求，也方便人工周转时的整摞搬运。托盘底部对应每个承载位的位置设计有0.3mm深度的透气凹槽，当器件放入型腔后，型腔内部不会形成密闭气腔，避免取件时因为气压差导致器件被吸附在型腔内，影响贴片机吸嘴的取料效率；同时这些凹槽也能在清洗托盘时让清洗液快速流通，没有积液死角，适配电子车间常用的超声波清洗、等离子清洗工艺。

　　托盘的整体厚度控制在6.2mm，这个尺寸刚好适配市面上主流贴片机的料架轨道宽度，不需要调整轨道参数就能直接上线使用，两侧的边缘位置做了1mm深度的定位缺口，对应设备上的光纤定位传感器，设备可以快速识别托盘的放置方向与到位状态，避免反向放置导致的吸料错误。从材料适配的角度，结构设计预留了0.8%的成型收缩率余量，不管是采用防静电PP、ABS还是耐高温的PEI材料注塑生产，成型后的型腔尺寸都能落在公差带范围内，满足不同制程的温度需求——比如回流焊工序前的预烘环节，托盘需要承受125℃的高温烘烤4小时，结构上的均匀壁厚设计可以避免高温下的翘曲变形，保证型腔位置度不偏移。

　　每个承载型腔的内部尺寸比对应LQFP器件的公称尺寸大0.2mm，单边间隙控制在0.1mm，这个间隙值经过多轮产线验证，既不会因为间隙过小导致器件卡料，也不会因为间隙过大导致器件在型腔内晃动移位，贴片机吸嘴取料时的位置偏差可以控制在0.05mm以内，完全满足高速贴片机的定位精度要求。托盘表面没有多余的凸起结构，整个上平面的平面度控制在0.1mm以内，保证吸嘴在取料时不会因为平面度问题产生漏气，提升取料成功率；底部的支撑筋采用网格状布局，在减轻托盘整体重量的同时，将托盘的抗弯强度提升了40%，整盘装满200颗芯片后，托盘中部的最大挠度不超过0.2mm，不会因为重力变形导致中间位置的器件位置偏移。

　　在周转场景的适配设计上，托盘的两个短边侧面设计有内凹的取手位，方便操作人员从料架上抽取托盘时施力，不会因为手滑导致托盘倾翻掉落；边缘的所有棱角都做了R0.5mm的圆角处理，避免操作时划伤操作人员的手套或者皮肤，也不会在周转过程中刮蹭防静电周转箱的内壁。针对自动化产线的读码需求，托盘的右上角预留了15mm×15mm的平整标签粘贴区域，这个区域避开了承载位与定位结构，粘贴条码标签后不会影响托盘的堆叠与设备定位，方便整盘物料的信息追溯。整个结构设计没有采用复杂的倒扣或者抽芯结构，注塑生产时可以采用简单的两板模成型，降低模具加工成本与量产时的成型难度，适合大批量生产使用，完全匹配电子制造行业对工装耗材低成本、高可靠性、高互换性的核心要求。
