偏心导向无动力机架旋转载具结构

这套旋转机架结构的核心设计逻辑，是面向离散制造车间的多工位并行作业需求，解决传统回转工装依赖外部动力、定位精度受电控系统影响、多工位同步作业时传动冗余的痛点。从实际落地场景来看，这类结构常部署在装配单元的工件周转位、小型零部件的多工序加工接驳位，以及检测工位的多角度承载平台，不需要额外接入气源、电源或者伺服驱动单元，仅靠作业人员手动推动或者工位间的拨杆触发，就能完成360度范围内的定角度回转，适配小批量多品种的柔性生产场景，尤其是在工装预算有限、工位排布紧凑无法布置动力管线的单元化生产线上，这类纯机械导向的回转结构能大幅降低工位改造成本。

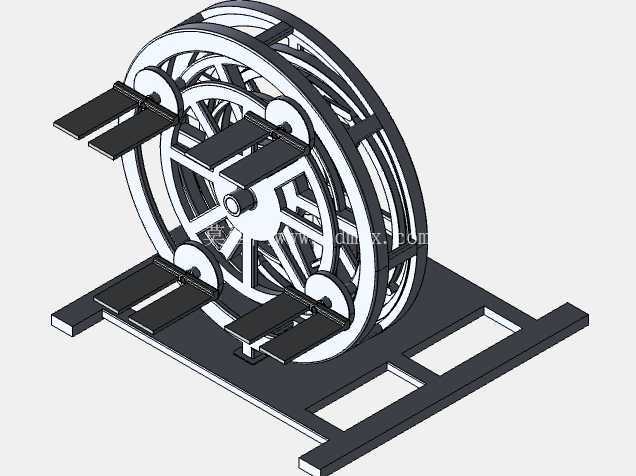

结构层面采用了双轮辐式回转主体搭配底部支撑基座的布局，回转主体的轮缘位置均匀布置了六个承载工位，每个工位都带有向外延伸的平板式承载面，可根据实际搭载的工件类型加装定位销、快换夹具或者承托垫块，承载面的安装孔位采用通用化的等距排布设计，不需要二次加工基座就能适配不同尺寸的小型工件装夹需求。核心的回转导向采用了偏心圆弧导轨配合防自转挡块的结构，和传统的中心轴承回转结构不同，这套偏心导向结构在回转过程中，每个工位的运动轨迹都经过预先的几何计算，当工位转动到作业面正前方时，承载面会自动保持水平状态，不需要额外设置工位水平检测或者定位锁止结构，依靠偏心导轨的几何约束就能实现工位姿态的自稳定，避免工件在回转过程中出现倾斜滑落的问题。

传动环节没有采用齿轮、链条这类需要定期润滑维护的传动部件，而是通过中心的差速式导向轮配合轮缘的接触式传动，整个回转副的摩擦面都采用了高耐磨聚合物衬套，不需要定期加注润滑脂，就能在车间常规粉尘环境下长期稳定运行，减少日常维护的工作量。底部的支撑基座采用了框架式镂空结构，一方面降低了整体结构的自重，方便根据产线调整需求快速移位，另一方面基座的安装面预留了标准的T型槽安装位，可直接固定在标准铝型材工作台上，不需要额外加工过渡连接板，基座的整体安装边界控制在800mm×600mm的范围内，不会占用过多的工位操作空间，回转主体的最大回转直径为650mm，工位承载面距离工作台面的高度为220mm，符合人工操作的人体工学高度范围，作业人员不需要抬臂或者弯腰就能完成工位上的工件取放与装配作业。

在设计验证阶段，这套结构的运动学仿真重点验证了回转过程中各工位的运动干涉情况，通过调整偏心导轨的曲率参数，确保相邻工位在回转过程中不会出现碰撞，同时优化了回转过程中的阻力矩，保证单人单手就能推动整个回转主体转动，不需要施加过大的操作力。和带动力的回转工作台相比，这套纯机械结构的旋转机架没有电控元件，不存在电气故障风险，在有切削液、金属粉尘的加工环境中也能稳定运行，不会出现传感器被粉尘遮挡、电机受潮短路这类问题，非常适合部署在粗加工、半成品周转这类环境相对恶劣的工位。另外结构的所有零部件都采用了模块化设计，轮辐、承载板、基座、导向衬套都可以单独拆卸更换，当某个部件出现磨损时，不需要拆解整个结构就能完成备件更换，大幅降低了后期的运维成本。在实际应用中，这类结构还可以根据工位数量需求，调整轮缘的工位安装位数量，比如将六个工位扩展为八个或者缩减为四个，只需要更换对应尺寸的轮辐部件，基座和导向机构都可以通用，能快速适配不同生产节拍的作业需求。
