L型弹簧安全防护挡板结构设计

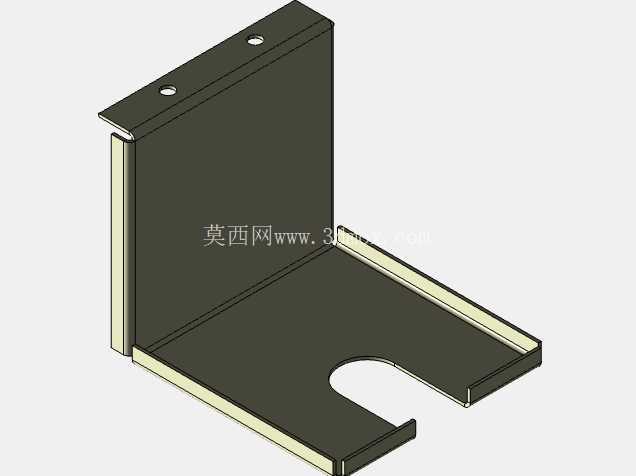

　　在各类冲压、压铸生产设备的外露弹性元件周边，这类L型弹簧安全防护挡板是必不可少的安全构件，主要作用是隔绝设备运行过程中弹簧往复动作带来的夹挤、崩脱风险，避免操作人员肢体误入弹簧动作区间，同时也能阻挡弹簧长期运行磨损产生的金属碎屑飞溅，保护周边工位的作业安全。从结构形态来看，该防护件采用一体化折弯成型的钣金结构，垂直立面与水平承托面呈直角衔接，两个面的边缘都做了向内的折边处理，这种折边设计一方面可以提升薄板构件的整体结构刚度，减少设备运行振动带来的板面共振变形，另一方面折边形成的光滑卷边可以消除钣金裁切后的锐边，避免安装和后期维护过程中出现割伤风险。

　　垂直立面的上部设置了两个同轴的安装通孔，孔位间距经过匹配对应安装基座的螺孔位置设计，安装时可以通过螺栓直接将防护件固定在设备的机架立面上，两个孔位的排布可以避免单螺栓固定带来的转动偏移，保证防护件安装后的位置精度，不会因为设备长期运行的振动出现松脱移位。水平承托面的前端开设有U型避让缺口，这个缺口的位置刚好对应弹簧组件的芯轴或者联动杆件的运动路径，既不会干涉弹簧的正常伸缩动作，也能让防护挡板尽可能贴近弹簧的动作区域，缩小防护间隙，避免出现防护盲区。

　　从安装边界来看，垂直立面的高度完全覆盖弹簧的最大压缩行程高度，水平承托面的深度延伸至弹簧组件的外侧边缘，整个防护件安装完成后，会在弹簧的外侧和下侧形成半包围的防护区间，既不会遮挡操作人员观察弹簧运行状态的视线，也能有效阻隔肢体意外伸入的路径。设计这类防护构件的时候，首先要确认对应弹簧组件的最大外轮廓尺寸、伸缩行程范围、以及周边关联杆件的运动轨迹，先确定避让缺口的位置和尺寸，保证所有运动部件在全行程范围内都不会和防护件发生刮碰，再根据安装基座的可用固定面确定安装孔的位置和间距，同时要核算钣金板材的厚度，结合折边的高度计算整体结构的抗变形能力，避免板材过薄导致防护件受外力碰撞后变形侵入弹簧运动区间。

　　这类防护件通常采用冷轧钢板折弯成型后做表面喷塑处理，兼顾结构强度和防锈耐腐蚀能力，在压铸生产工位周边，还可以根据现场工况选择不锈钢板材加工，应对脱模剂喷淋带来的腐蚀环境。实际应用中，这类弹簧防护挡板不仅用在压铸模具的周边弹性复位机构上，在冲压设备的卸料弹簧、自动化设备的缓冲弹簧组件周边都可以适配安装，只需要根据对应弹簧的尺寸调整立面高度、承托面深度以及避让缺口的尺寸，就可以快速适配不同的安装场景。相比拼接式的防护结构，这种一体化折弯的防护件零件数量少，安装工序简单，不需要额外的拼接紧固件，长期使用的结构稳定性更好，也不会出现拼接缝隙夹塞杂物的问题，后期维护清洁也更加方便。在结构细节处理上，所有的安装孔都做了沉孔处理，螺栓安装后头部不会突出板面，避免勾挂操作人员的衣物或者车间内的管线，折边的转角处做了圆弧过渡，减少应力集中，提升构件的抗疲劳强度，即使受到意外的外力碰撞，也不容易出现折角处开裂的问题。
