LHSC内六角圆柱头螺钉DIN7984标准件

　　在各类机械装配场景中，紧固件是决定整机连接可靠性的核心基础元件，LHSC螺钉遵循DIN7984标准设计，属于内六角矮圆柱头螺钉品类，适配对头部安装高度有严格限制的紧凑装配空间，在模具组装、精密设备内部连接、液压阀块集成、自动化模组搭建等场景中应用广泛。不同于常规内六角圆柱头螺钉，该款螺钉的头部高度做了减薄处理，当安装面上方存在运动部件干涉、外部覆盖件与安装面间隙不足时，选用该款螺钉可避免头部突出安装面造成的剐蹭、卡滞问题，同时内六角驱动结构可提供比十字槽、一字槽更大的拧紧力矩承载能力，保证大预紧力要求下的连接可靠性，不会出现槽口打滑拧花的问题。

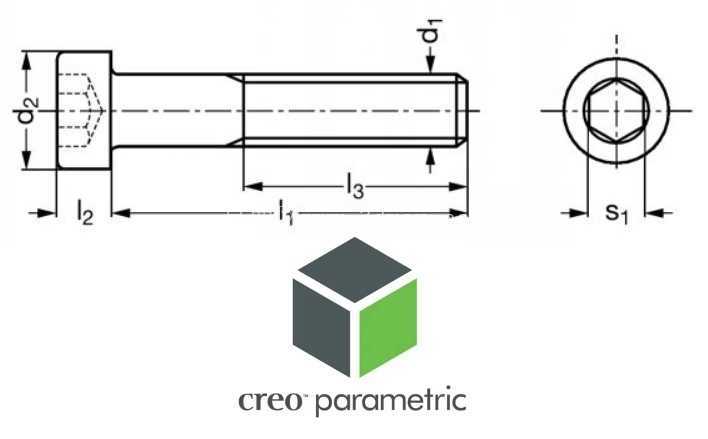

　　从结构设计逻辑来看，该螺钉的杆部尺寸、头部对边尺寸、内六角深度均严格遵循DIN7984标准的公差要求，杆部长度l1覆盖常用装配规格，螺纹段长度l3根据不同杆长做对应匹配，保证拧入螺纹孔后有足够的啮合牙数，同时光杆段l2可适配通孔的定位需求，当被连接件为通孔结构时，光杆段与通孔的间隙配合可起到一定的定位导向作用，避免装配时出现错位。头部直径d2的尺寸控制严格，既保证内六角槽有足够的深度容纳扳手，又尽可能缩小头部径向占用空间，适配小尺寸安装凸台的布局需求，头部下端面与杆部的垂直度公差控制在标准范围内，保证拧紧时头部端面与被连接件表面完全贴合，不会出现偏斜导致的预紧力不均、局部应力集中问题。

　　在实际选型应用中，需要重点核对安装边界尺寸：首先是安装面上方的预留空间，必须大于螺钉头部高度，同时预留出内六角扳手的操作空间，避免扳手无法完全插入槽口；其次是被连接件的通孔直径，需匹配螺钉杆部的公差带，既不能过大导致连接松动，也不能过小造成装配卡滞；螺纹底孔的深度需要大于螺钉拧入深度加上攻丝退刀量，避免螺钉拧到底部出现顶死、螺纹乱牙的问题。在压铸模具的装配场景中，该类螺钉常用于模具内部的镶块固定、顶针板组件连接，由于模具内部空间紧凑，常规高度的螺钉头部会与顶针、冷却水路发生干涉，选用矮头的LHSC螺钉可在保证连接强度的前提下，压缩模具整体的厚度尺寸，降低模具的制造成本。在精密自动化设备的线性模组装配中，导轨、滑块的安装位往往靠近运动拖链，螺钉头部突出会剐蹭拖链线缆，使用该款矮头螺钉可让头部完全沉入安装沉孔内，保证运动路径无凸起障碍。从建模逻辑来看，该系列螺钉采用参数化设计思路，将公称直径、杆长、螺纹长度、头部尺寸等关键参数设置为可变量，调整参数即可快速生成不同规格的螺钉模型，适配不同的装配需求，建模过程中对螺纹收尾、头部倒角、内六角槽口的圆角等细节做了还原，保证模型导入装配体后不会出现干涉误判，工程图导出时可直接标注标准号与规格，无需二次修改尺寸。

　　在受力特性方面，该类螺钉的杆部采用等强度设计，螺纹小径处的抗拉强度与头部的抗剪强度做了匹配，不会出现拧紧时头部断裂或者螺纹滑牙的失效问题，表面处理可根据使用场景选择发黑、镀锌、达克罗等不同工艺，适配普通干燥环境、潮湿腐蚀环境等不同工况的使用需求。需要注意的是，由于头部高度减薄，该款螺钉的内六角槽深度比标准内六角螺钉略浅，拧紧时需要选用匹配公差的内六角扳手，保证扳手完全插入槽底，避免槽口受力不均导致拧圆，当需要较大预紧力时，可在螺钉螺纹段涂抹适量螺纹润滑脂，降低螺纹副的摩擦系数，保证预紧力准确施加，避免出现假扭矩问题。在三维装配过程中，调用该标准件模型时可直接通过标准号检索匹配规格，无需重新建模，大幅提升装配设计的效率，同时模型的尺寸精度符合标准要求，后续做干涉检查、运动仿真时可获得准确的结果，不会因为模型尺寸偏差导致仿真结果失真，影响后续的结构优化判断。
