机加工用典当形金属压铸件结构设计

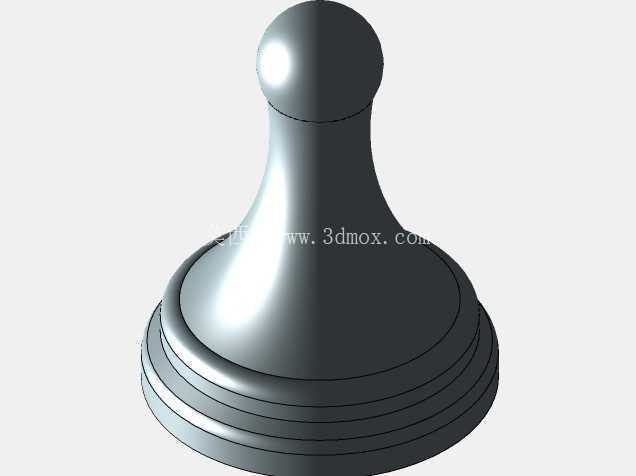

　　该回转体压铸件在结构设计阶段优先匹配压铸成型工艺特性，整体采用轴对称回转构型，从顶部球形端头到锥面过渡段再到底部多层环形凸缘基座，所有曲面均做了连续顺滑的曲率过渡处理，避免压铸过程中出现金属液流道死角、局部应力集中导致的冷隔、缩孔缺陷。顶部球形端头的半径取值经过反复校核，既保证端头部位有足够的结构强度承受日常使用中的磕碰冲击，也控制了球形面的拔模斜度在合理区间，不需要额外设置侧向抽芯结构就能顺利开模，有效降低了模具加工成本与后期生产的脱模故障率。

　　中间的锥面过渡段采用了渐变壁厚设计，从顶部与球头衔接处的较薄壁厚逐步过渡到底部与基座连接的较厚区域，壁厚差控制在压铸工艺允许的2:1范围内，避免成型过程中因壁厚突变产生的内部缩松、表面凹陷问题，同时锥面的倾斜角度经过优化，在保证整体造型辨识度的前提下，让金属液填充时能够顺着锥面平稳流到基座各个区域，减少卷气、夹渣的产生概率。底部的多层环形凸缘基座是整个零件的核心安装与受力部位，每一层环形凸缘的高度、宽度都做了等比例匹配，凸缘之间的退刀槽尺寸预留了足够的机加工余量，后续进行端面精车、装配面打磨时不会因为余量不足导致尺寸超差，同时多层凸缘的结构也大幅提升了基座的整体刚性，当零件作为定位支撑件使用时，能够承受垂直方向的额定压力而不产生形变，凸缘的外边缘全部做了R0.5的圆角处理，既避免压铸时锐角部位出现充型不满，也防止后续装配、使用过程中锐边划伤操作人员。

　　从实际应用场景来看，这类结构件既可以作为桌面定位工装的支撑端头，搭配底部基座安装在工装板上为小型零件加工提供定位基准，也可以作为装饰类五金件的主体结构，经过表面抛光、电镀处理后用于文创摆件、复古器具的装饰部件，其轴对称的结构特性让后续的二次加工工序可以直接采用车床一次装夹完成所有回转面的精加工，不需要复杂的多工位夹具，大幅提升了批量加工的效率。在安装边界设计上，底部最外层凸缘的直径作为整个零件的最大安装轮廓尺寸，安装孔位可以直接设置在基座的底平面，不需要额外延伸安装耳位，保证了零件外观的整体性，底平面预留了0.2mm的精加工余量，装配后能够保证整个零件的垂直度误差控制在0.05mm以内，满足工装类使用场景的精度要求。

　　设计过程中还针对压铸后的去飞边、抛丸处理工序做了结构优化，所有面与面的交接处都避免了窄缝、死角结构，让后续表面处理工序能够一次性覆盖所有外表面，减少人工打磨的工作量。从受力特性来看，整个零件的应力集中区域主要分布在锥面与基座的衔接处，设计时特意在该位置做了加大圆角的过渡处理，通过有限元校核，当承受垂直方向1000N的静压力时，该位置的最大应力远低于常用压铸铝合金的屈服强度，不会出现断裂、变形问题，完全满足日常使用的强度要求。
