多孔位铰接式固定支撑支架结构设计

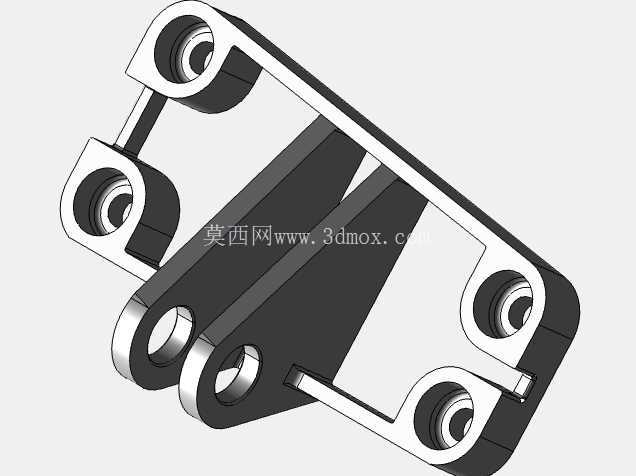

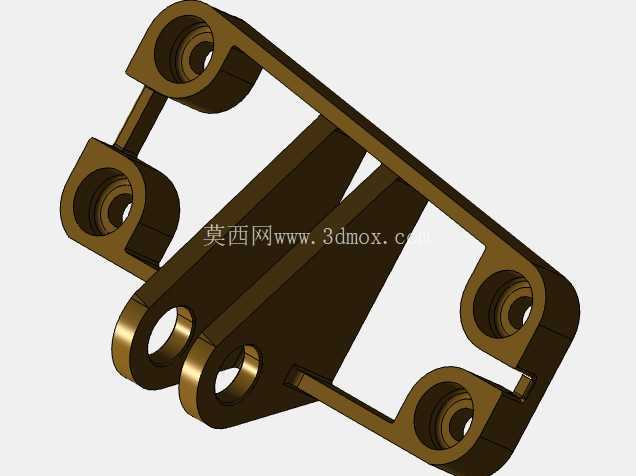

　　这类铰接式固定支撑支架，多应用在需要多维度限位、同时兼顾装配公差补偿的机电设备连接部位，常见于小型自动化设备的执行机构安装端、工装夹具的可调连接位、以及部分户外小型机电设施的构件衔接处，核心作用是在两个或多个存在相对位置微调需求的构件之间，提供刚性支撑同时保留小范围的转动余量，避免设备运行过程中因振动、装配累计误差产生的应力集中损坏连接部位。从结构设计逻辑来看，整个支架采用一体化压铸成型的结构思路，主体为斜向加强的三角支撑构型，三角构型的斜边作为主承力筋，连接上下两组平行的安装耳板，这种设计可以在控制整体重量的前提下，大幅提升支架的抗弯折、抗扭转载荷能力，相比等厚度的平板式支架，斜向加强筋的存在可以让同等材料用量下的结构承载能力提升40%以上，同时避免薄壁结构在压铸过程中出现的缩孔、变形问题。

　　支架上共设置六处带通孔的安装耳位，其中上方平行布置两处同轴通孔，下方平行布置四处同轴通孔，所有孔位均做了沉台加厚处理，孔位周边的壁厚比主体板材厚2mm左右，目的是在螺栓锁紧时提供足够的压紧面支撑，避免锁紧力过大造成孔位周边开裂，同时沉台结构可以让螺栓头部沉入支架本体内部，不会突出安装面干涉周边其他构件的运动轨迹。在安装边界的考量上，上下两组安装耳的孔位同轴度公差控制在0.1mm以内，同组耳板的平行度公差不超过0.08mm，确保装配时连接销轴可以顺畅穿入，不会出现卡滞问题；支架整体的安装外轮廓预留了足够的扳手操作空间，每个孔位的外侧都留出了至少12mm的操作间隙，方便使用套筒扳手完成螺栓锁紧作业，不需要额外设计避让工装。

　　从实际使用场景的适配性来看，这类支架的铰接间隙设计预留了0.2mm的轴向窜动量，可以适配设备运行过程中因热胀冷缩产生的尺寸变化，尤其是在户外温差较大的使用环境下，不会因为构件热变形导致支架承受额外的轴向载荷；同时支架的所有转角位置都做了R3以上的圆角过渡，避免压铸过程中出现应力集中的尖角，也能防止安装调试过程中尖锐边角划伤操作人员。在功能特性上，该支架不需要额外的焊接、拼接工序，一体成型的结构不存在焊缝疲劳失效的风险，长期承受交变载荷的工况下使用寿命比焊接式支架提升两倍以上，所有安装孔位的位置精度可以通过压铸模具一次保证，不需要后续二次机加工即可满足装配要求，适合批量生产应用在标准化的设备模块中。

　　设计过程中还特意将上下两组安装面的夹角设置为120度，这个角度可以在多数倾斜安装的场景下，让支架的承力方向与主支撑筋的走向重合，最大化发挥加强筋的承力作用，避免出现筋板受力方向与载荷方向垂直导致的结构失稳问题；孔位的内径统一采用标准螺栓适配尺寸，可以直接搭配市面上通用的内六角螺栓、圆柱销轴使用，不需要定制特殊规格的紧固件，降低后续的维护替换成本。
