双孔铰接式连接持握结构件

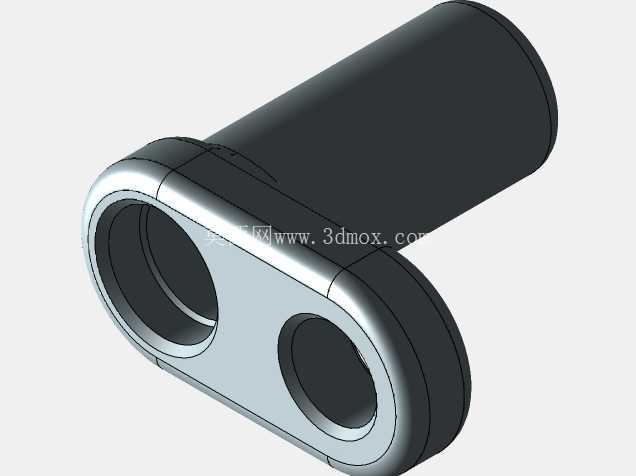

　　该双孔铰接持握构件属于机械传动与连接系统中的常用受力部件，常见于各类需要实现铰接摆动、持握定位的工装夹具、小型操作机构、轻工设备连杆组当中，承担着传递铰接作用力、限定摆动自由度、提供操作持握受力点的核心作用。从结构形态来看，构件主体分为长圆柱持握段与扁平铰接座段两个功能区域，长圆柱段表面做光滑过渡处理，直径适配常规人手握持的人机工程尺寸，表面无尖锐棱角，可直接作为操作手柄使用，也可穿入对应导向套实现直线滑动导向功能；扁平铰接座段与圆柱段采用大圆角过渡连接，避免应力集中导致的受力断裂问题，座体上开设两个同轴度要求较高的铰接通孔，两个孔的中心距经过严格校核，可适配对应直径的铰接销轴，实现与相邻连杆、摆臂构件的铰接装配，其中靠近圆柱段的大直径孔为主铰接孔，承担主要的摆动载荷传递，远离圆柱段的小直径孔为辅助定位孔，可穿入限位销或连接小型联动杆件，实现多构件的同步联动。

　　在设计思路上，该构件优先考虑压铸成型的工艺可行性，所有棱边均设置了符合压铸工艺要求的脱模斜度与圆角半径，避免出现尖角、壁厚突变的结构，整体壁厚均匀，可有效降低压铸过程中的缩孔、冷隔缺陷，铰接孔的端面预留了机加工余量，压铸成型后可通过铰孔工序保证孔的尺寸精度与同轴度，满足铰接转动的间隙配合要求。从安装边界来看，长圆柱段的长度尺寸可适配常规导向套的安装深度，装配时圆柱段可沿导向套轴向滑动，最大滑动行程受铰接座端面与导向套端面的接触限位约束，两个铰接孔的孔径公差控制在H7级别，与销轴采用间隙配合，可保证铰接摆动时无卡滞，同时径向窜动量控制在机械结构允许的范围内，避免因间隙过大导致的传动精度下降。

　　在实际应用场景中，这类构件常被用在小型手动操作的工装夹具上作为操作手柄，操作人员握持圆柱段施加扳动力，通过铰接座的双孔结构带动夹具的夹紧机构实现工件的装夹与松开；也可用于自动化设备的连杆传动机构中，作为连杆与摆臂之间的中间连接构件，将直线运动转化为摆动输出，或是将摆动运动转化为直线往复运动；部分轻工机械的操作杆组件也会采用这类结构，依靠双孔铰接的结构特性实现操作力的平稳传递，同时圆柱段可套装防滑橡胶套，提升操作时的摩擦力与握持舒适度。

　　结构受力层面，该构件的主要受力点集中在两个铰接孔的孔壁与圆柱段和铰接座的过渡区域，设计时通过加大过渡圆角、局部增加壁厚的方式提升了该区域的结构强度，可承受常规手动操作或低压传动场景下的交变载荷，不会出现长期使用后的疲劳断裂问题；两个铰接孔的孔壁可根据使用需求加装铜套或自润滑轴承，降低铰接转动时的磨损，延长构件的整体使用寿命，无需频繁更换维护。外形尺寸设计上，圆柱段的外径与铰接座的厚度比例经过优化，既保证了握持时的结构强度，又不会因尺寸过大导致整体重量超标，铰接座的外形轮廓采用圆弧过渡，不会在装配或操作过程中划伤操作人员或相邻构件，整体结构紧凑，可在狭小的安装空间内完成装配，不需要额外预留过大的操作与安装空间，适配多数小型机械结构的安装尺寸要求。
