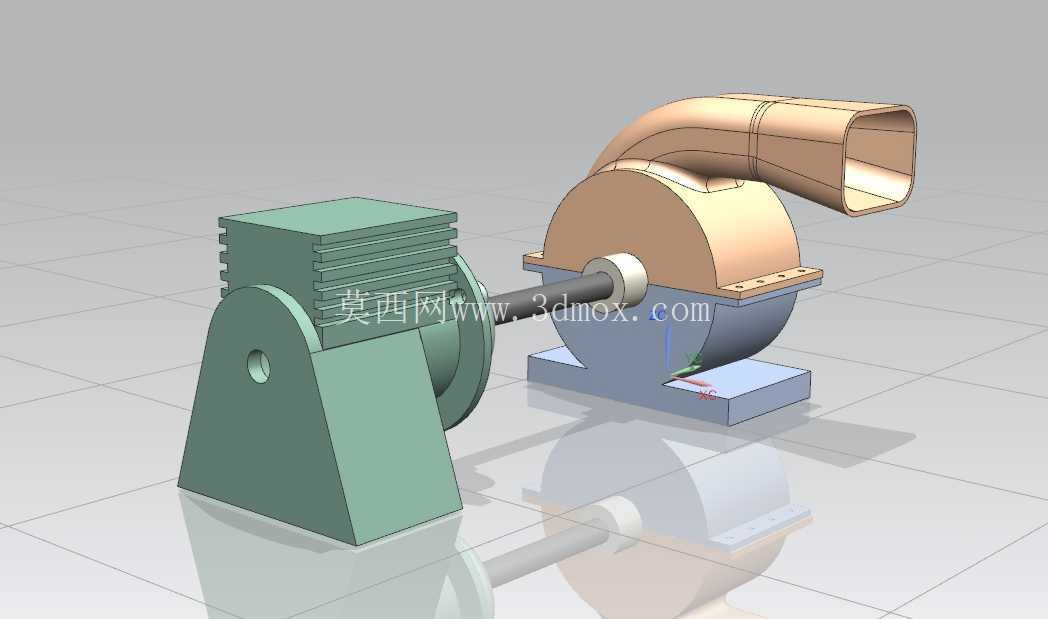

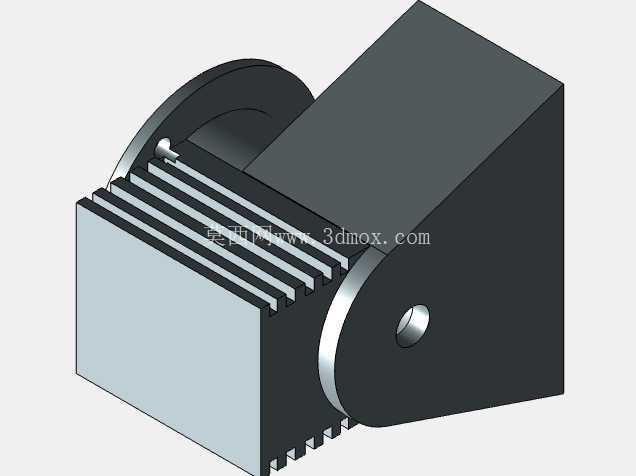

从结构拆分来看,左侧的动力单元采用了散热鳍片一体式的壳体设计,壳体外部的鳍片走向顺着设备运行时的气流方向排布,当风机叶轮转动产生负压的同时,会有少量分流气流扫过动力单元的鳍片表面,不需要额外加装散热风扇就能满足长时间运行的热交换需求,动力单元的支撑座采用了大倾角的梯形承托结构,底座和安装面的接触区域做了加宽处理,能抵消传动轴高速转动时带来的径向振动,避免运行过程中出现支座共振的问题。中间的传动段做了轴套限位设计,传动轴穿过风机壳体的位置设置了耐磨轴套,既可以减少轴体转动时的磨损,也能避免风机腔体内的风压从轴缝处泄漏,保证腔体内部的风压效率。这套鼓风机组件的三维结构,核心面向小型工业送风、设备配套风冷、生产环节局部排风这类实际工况做的结构还原,日常在小型生产线的物料气力输送前段、设备舱室散热补风、工位焊接烟尘抽吸配套场景里,这类结构的风机都有很高的出镜率,区别于大型工业离心风机的厚重壳体,这套组件走的是紧凑动力直连的路线,没有额外设置皮带传动的张紧结构,动力输出端直接通过传动轴对接风机叶轮腔,能大幅缩减整机的安装占位,适合安装空间局促的设备内嵌场景。

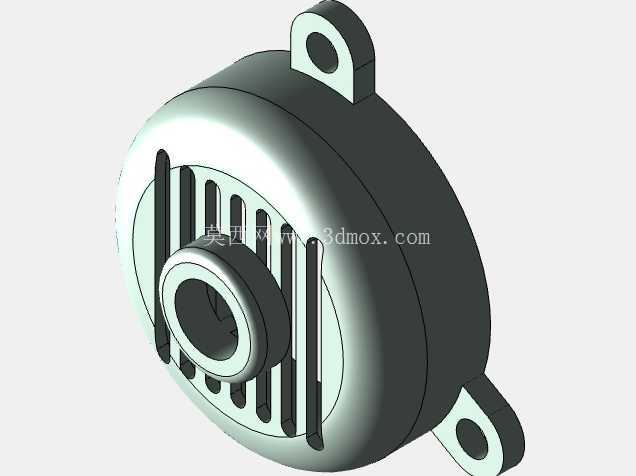

右侧的风机腔体采用了蜗壳式流道设计,腔体的型线顺着叶轮转动的离心方向逐步扩径,能把叶轮甩出的气流平顺导向出风口,减少流道内的紊流损耗,出风口做了扁方过渡的变径结构,不是常规的圆形出风口,这种设计可以直接对接方形的通风管路,不需要额外加装方变圆的转接头,适配生产线常见的矩形通风管道安装需求,风机腔体的底部设置了独立的安装支座,支座和蜗壳壳体做了一体化的加强筋连接,能承托蜗壳自身重量以及气流流动时产生的反作用力,避免长期运行后蜗壳出现位置偏移。
从安装边界来看,整套组件的动力单元和风机单元采用同轴布置,安装时只需要保证两个支座的安装面处于同一水平基准,就能保证传动轴的同轴度要求,不需要复杂的对中调试,两个支座的安装孔位都做了长圆孔设计,可以在小范围内调整安装位置,抵消加工时的孔位误差。在实际选型适配的时候,这套结构可以根据需要的风压风量调整叶轮的宽度以及蜗壳的扩径比例,不需要大幅改动外部安装尺寸,就能适配不同的送风距离要求,比如用于设备散热的时候,可以缩减叶轮宽度降低运行功率,用于短距离物料输送的时候,可以加宽叶轮提升风量输出。
设计过程中特意把动力单元和风机单元的连接轴做了外露可视化的结构,方便日常巡检的时候观察轴体的转动状态,也便于后期维护时更换轴套或者密封件,不需要完全拆解整个风机壳体就能完成易损件的更换,降低设备的后期维护成本。蜗壳的上下壳体采用法兰边螺栓连接的结构,法兰边上的螺栓孔均匀排布,拆解清理叶轮积尘的时候只需要拆开法兰螺栓就能打开蜗壳,不需要把整个风机从安装位上拆下来,适合粉尘较多的生产车间使用场景,定期清理叶轮积尘就能避免动平衡失效带来的振动问题。出风口的法兰边也做了螺栓孔预留,可以直接和风管法兰对接,密封面的平整度在建模时就做了公差预留,安装时加装密封胶条就能保证连接处的密封性,不会出现漏风泄压的问题。整套结构没有冗余的装饰性设计,所有的外部结构都服务于功能需求,鳍片的间距、支座的倾斜角度、蜗壳的型线参数、出风口的变径角度,都是围绕实际运行时的效率、安装便利性、维护便捷性做的考量,没有为了外观做多余的曲面造型,完全贴合工业设备的实用设计逻辑。
