压铸成型直角流体管路连接接头结构

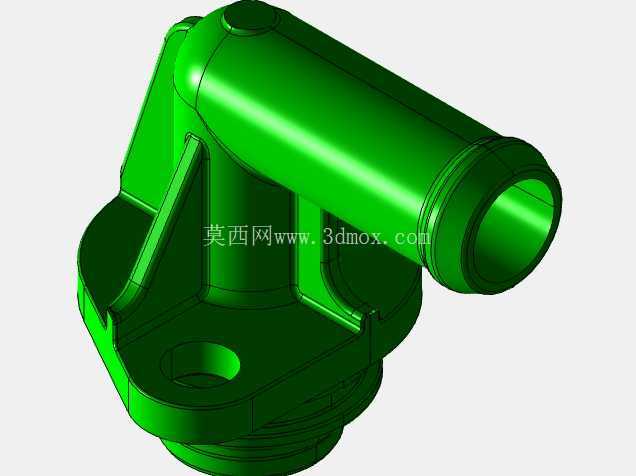

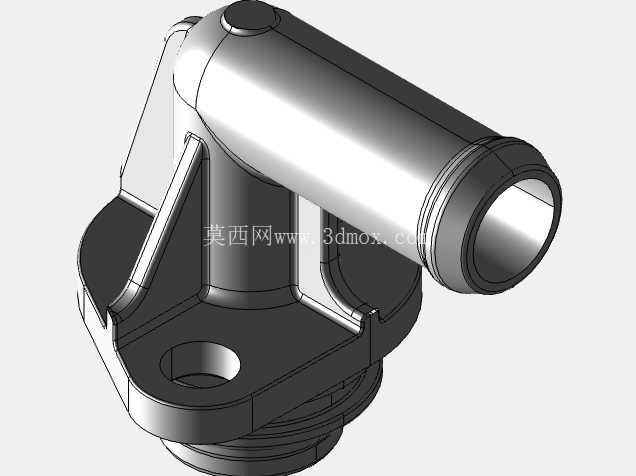

　　这类直角转向的管路连接结构，常见于液压系统、气动回路、车用流体输送单元的管路布局中，主要承担管路90度转向时的介质导通、接口对接以及安装固定功能，避免管路硬弯折造成的通径缩颈、应力集中开裂问题，在紧凑安装空间内的管路排布场景中使用率极高。从结构设计逻辑来看，主体采用一体化压铸成型的结构方案，长直段为介质流通的主通路，内壁做等通径设计，端口处预留环形卡接槽位，可适配快插接头、卡套式管接头或者软管过盈装配的连接需求，端口边缘做圆角过渡处理，避免装配时割伤软管密封层，也能减少介质流通时的局部紊流阻力。

　　下部的法兰式安装基座是整个零件的承载基础，基座上开设沉头安装孔，可通过螺栓将整个接头固定在设备壳体、阀块或者安装面板上，沉孔设计能够让螺栓头完全沉入基座平面内，不会突出安装面造成周边部件干涉，基座底面做平面度公差控制，保证安装后与贴合面的密封性能，若用于压力流体回路，可在基座与安装面之间加装密封垫片实现静密封。长直通路与下部基座的衔接位置，设置了三角形加强筋结构，这部分结构是针对接头受侧向力时的应力薄弱点做的强化设计——当外接管路受到拉扯、振动载荷时，筋位可以将通路段承受的弯矩分散传导到整个安装基座上，避免通路根部出现应力断裂，尤其是在工程机械、移动设备这类振动工况频繁的使用场景中，加强筋的存在能大幅提升零件的疲劳寿命。

　　整体外形的过渡位置全部采用圆角顺滑衔接，没有尖锐棱角，一方面是适配压铸工艺的成型需求，减少压铸时的应力集中、避免铸件出现冷隔、充型不满的缺陷，另一方面也能减少零件在搬运、装配过程中对操作人员、周边管线的刮蹭损伤。从安装边界来看，长直通路的轴向长度需要匹配安装空间内的管路避让距离，安装基座的轮廓尺寸要满足螺栓安装的操作空间，沉孔的位置度公差需要控制在合理范围内，避免安装时螺栓孔位错位导致装配应力。通路的内径尺寸根据流通介质的流量需求设计，壁厚则根据额定工作压力做匹配计算，低压气动回路的壁厚可适当减薄以控制零件重量，高压液压回路则需要加大壁厚并做局部强化，保证承压能力。

　　这类接头的压铸结构设计，需要兼顾成型工艺性与使用性能：拔模角度设置在合理区间，方便压铸后脱模，减少后续机加工的工作量；安装孔、端口卡接槽这类精度要求较高的位置，压铸后预留少量机加工余量，通过精加工保证尺寸精度与配合公差。在实际管路装配中，这类直角接头可以有效减少管路的弯折次数，降低管路装配难度，同时一体化的结构相比拼接式的直角接头，减少了一个密封泄漏点，提升了整个流体回路的可靠性，在中小通径的流体输送场景中，这类压铸一体接头的综合成本、可靠性都优于焊接、拼接式的管路转向结构。
