工程作业用集成式液压牵引绞车结构

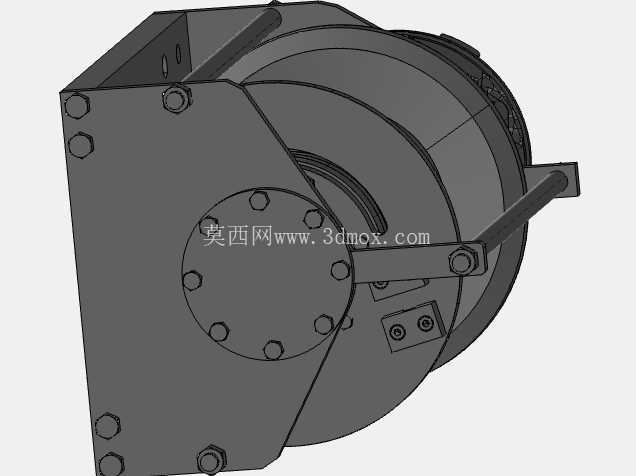

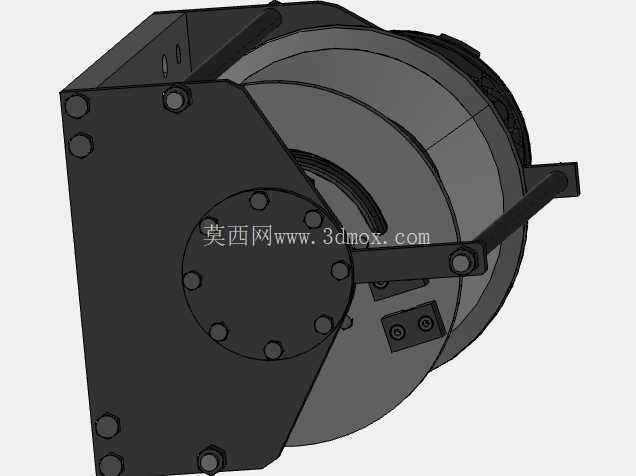

　　在野外油气管线铺设、矿山重型设备移位、海洋平台锚泊定位、工程车辆自救脱困这类重载牵引作业场景里，液压绞车的可靠性直接决定作业效率甚至现场安全，和电动绞车相比，液压驱动的绞车能在重载工况下实现无级调速，过载保护逻辑更简单，抗冲击载荷的能力更强，尤其适合供电条件受限、负载波动大的野外作业场景。这套绞车的整体结构采用侧装式安装法兰布局，安装面做了加厚处理，法兰面上的安装孔位按照重载安装标准做了沉孔设计，能避免螺栓头突出安装面造成的干涉，安装边界的设计充分考虑了和工程车辆车架、海洋平台基座、矿山设备机架的适配性，安装面的平面度公差控制在0.1mm以内，能保证安装后卷筒的径向跳动量控制在合理范围，减少运转过程中的偏磨问题。

　　从功能实现逻辑来看，这套绞车采用内置式液压马达驱动结构，将马达直接集成在卷筒内部，没有额外的外露传动链，一方面能大幅缩减设备的整体外形尺寸，减少安装所需的空间，另一方面能避免野外作业时泥沙、雨水、粉尘进入传动部件造成的磨损，延长设备的维护周期。卷筒部分的容绳量设计适配常规直径的高强度钢丝绳，卷筒边缘的挡绳板做了加高处理，能避免钢丝绳在多层缠绕时出现跳绳、乱绳的问题，卷筒表面做了防滑处理，能增加钢丝绳和卷筒之间的摩擦力，减少牵引过程中钢丝绳的打滑风险。

　　制动结构采用常闭式液压释放制动器，在液压系统失压的情况下会自动锁死卷筒，避免负载下坠或者溜车的风险，制动器的摩擦片采用耐磨耐高温的复合材料，能在长时间重载制动的情况下保持稳定的制动力矩，不会因为过热出现制动力衰减的问题。侧置的牵引导向臂结构做了加强筋设计，导向臂末端的导向滑轮可以根据出绳方向调整角度，能适应不同角度的牵引作业需求，避免钢丝绳和绞车本体或者安装基座出现摩擦，减少钢丝绳的非正常磨损。设计过程中充分考虑了不同工况下的受力分布，对安装法兰、卷筒轴、制动壳体这些关键受力部件做了有限元受力分析，在保证结构强度满足最大牵引载荷要求的前提下，尽可能优化壁厚分布，减少不必要的材料冗余，控制设备的整体重量，方便现场吊装和安装。

　　液压油口的布局做了优化，进出油口都设置在靠近安装面的一侧，方便现场布设液压管路，避免管路在设备运转过程中和运动部件发生干涉，油口的连接尺寸采用通用的液压管路标准，不需要额外制作过渡接头就能和常规的液压系统对接。日常维护点位的设计也充分考虑了野外作业的便利性，制动器的调整螺栓、润滑油注油口都设置在便于操作的位置，不需要拆解设备主体就能完成制动间隙调整、润滑保养这些常规维护操作，降低现场维护的难度。在实际选型适配的时候，需要结合安装基座的承载能力确认安装螺栓的强度等级，根据作业场景的最大牵引载荷匹配对应的液压系统压力和流量，同时根据出绳角度调整导向臂的位置，保证钢丝绳在卷筒上的缠绕排列整齐，避免出现偏载造成的部件损坏。这套结构的设计没有多余的装饰性结构，所有外形结构都服务于功能实现，外露的部件都做了圆角处理，避免安装和维护过程中出现尖锐边角磕碰的问题，整体结构紧凑，安装适配性强，能适配多种不同的重载牵引作业场景。
