工业重载叉式吊装平衡吊具结构设计

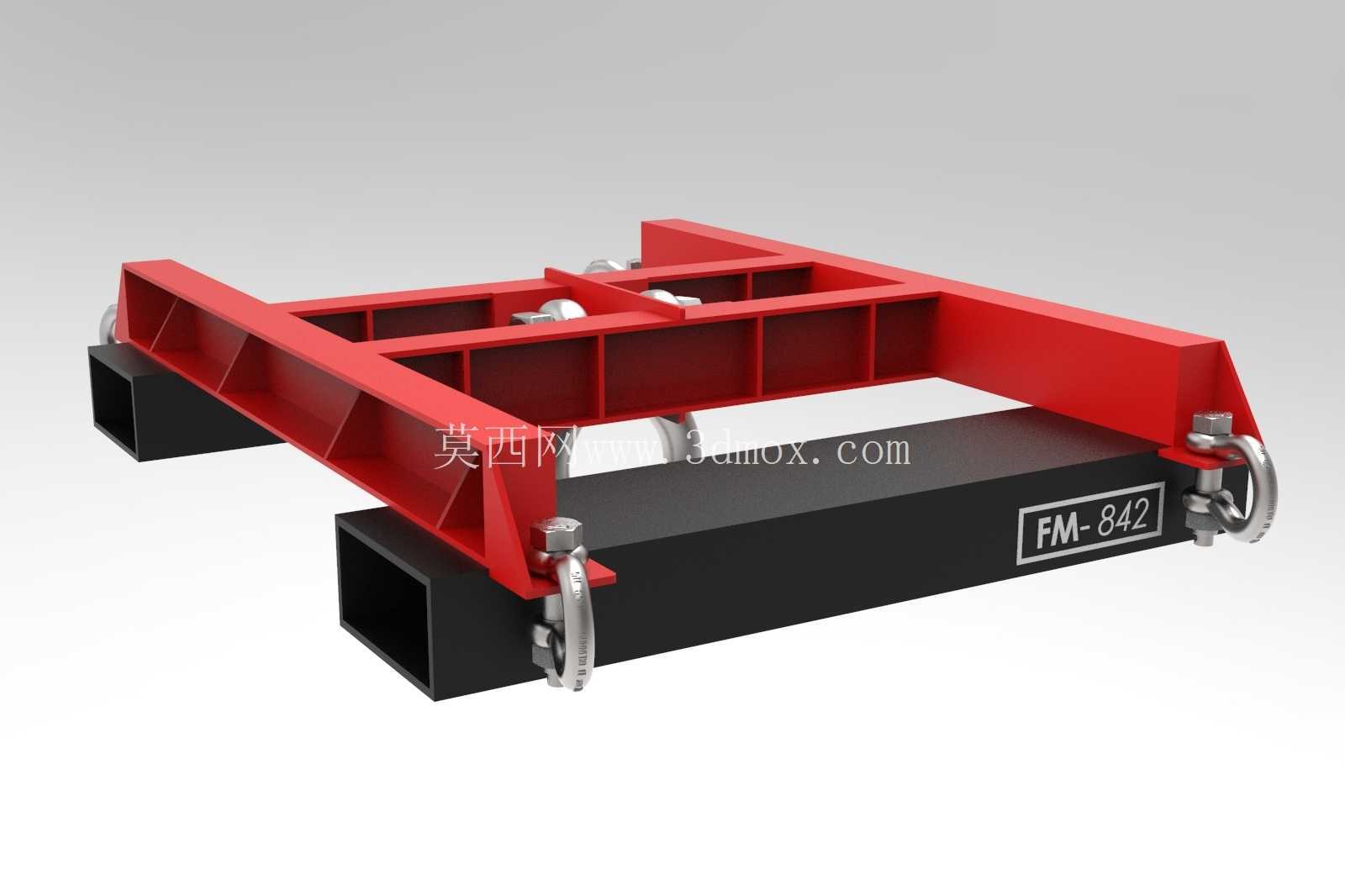

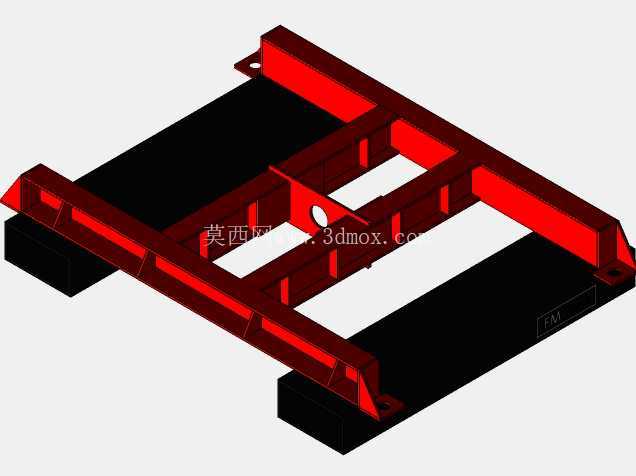

　　在重型工件的车间转运、仓储装卸、产线上下料作业场景中，常规单钩吊装往往会遇到工件吊点间距大、起吊后重心偏移、索具受力不均导致工件倾斜甚至滑脱的问题，这类叉式吊具正是针对这类长条形、框架类、大跨度工件的吊装需求开发的专用工装。从结构上看，该吊具主体采用双主梁拼接的框架式承载结构，主梁选用标准矩形钢管焊接成型，腹板位置加焊横向加强筋板，避免大载荷下主梁出现下挠变形，整体框架的受力路径经过优化，吊点位置的载荷可以直接通过主梁传递到上部的起重连接位，减少不必要的应力集中点。

　　下部的两个叉式支撑臂采用对称布置，间距可以根据常规待吊工件的宽度做适配调整，臂端设置快装式吊环连接位，可搭配卸扣、吊装带等索具连接工件的下部吊点，相比传统的单吊点梁式吊具，这种叉式结构可以从工件两侧提供稳定的向上支撑力，起吊过程中工件不会出现侧向滑移，尤其适合模具、钢结构件、重型栈板载物这类底部有支撑空间、上部无合适吊点的工件转运作业。设计阶段首先需要明确额定载荷下的受力边界，主梁的截面选型需要结合最大起吊重量、吊点跨距做抗弯强度校核，焊缝位置需要做满焊处理并做去应力退火，避免长期交变载荷下出现焊缝开裂的问题；吊环连接位采用穿轴式固定结构，相比焊接吊环能承受更大的侧向拉扯力，适配起吊过程中可能出现的小角度偏载工况。

　　安装边界方面，该吊具上部预留了与起重机吊钩直接连接的挂接位，不需要额外的转接结构，下部叉臂的下平面到上部挂接点的垂直距离经过优化，既保证了起吊后索具的作业角度不超出安全范围，也不会因为吊具自身高度过大占用过多的起升净空，适配车间常规桥式起重机、门式起重机的起升行程要求。实际使用中，这类吊具可以大幅降低长形工件吊装的索具调整时间，作业人员只需要将叉臂伸入工件底部的预留空间，挂好下部的防脱索具即可起吊，相比传统的多点捆绑吊装，作业效率能提升40%以上，同时对称的受力结构也能避免工件起吊后出现倾斜磕碰，减少车间转运过程中的工件损伤风险。

　　结构细节上，主梁侧面设置的标识位可以清晰标注额定载荷、自身重量等参数，方便现场作业人员快速识别吊具的适用范围，避免超载使用；所有外露的金属边缘都做了倒角打磨处理，避免吊装过程中割伤吊装带或者作业人员，吊环的活动间隙经过控制，既保证索具可以灵活调整角度，也不会因为间隙过大出现起吊瞬间的冲击晃动。针对压铸模具这类重量大、外形规整、底部有叉车槽位的工件，这类叉式吊具的适配性尤其突出，不需要在模具上额外焊接临时吊耳，直接将叉臂伸入模具的叉车槽内，配合端部的防脱挡块就可以实现平稳起吊，不会对模具的外观面造成损伤，也省去了临时焊接、切割吊耳的工序。在仓储场景中，该吊具也可以配合起重机完成重型栈板货物的堆垛作业，相比叉车作业，对作业通道的宽度要求更低，适合货架间距较小的重型仓储区域使用。设计过程中需要重点关注叉臂的抗弯强度，因为叉臂属于悬臂受力结构，端部的载荷会在根部产生较大的弯矩，所以叉臂与主梁的连接位置需要加焊三角加强板，同时连接焊缝需要做磁粉探伤，确保无焊接缺陷；整体结构做抛丸除锈后喷涂醒目的警示漆，既可以提升结构的防锈能力，也能在车间环境中起到安全警示作用，避免作业人员误碰运行中的吊具。
