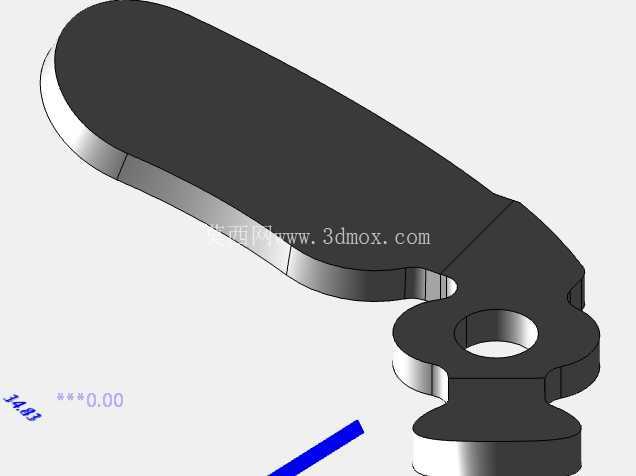

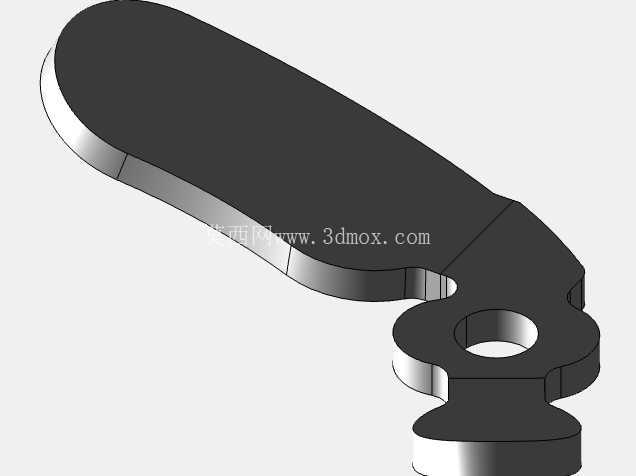

支架盖板压铸件结构设计三维数模

在各类小型机电设备、手动工具以及轻工机械的装配结构中，这类带铰接孔的长条形支架盖板是十分常见的连接防护构件，它既承担着支架端部的结构封闭作用，避免内部铰接销轴、复位弹簧等小零件外露积尘、受外力磕碰发生卡滞，也作为铰接转动结构的外侧限位面，控制配套摆臂的转动行程边界，避免转动过程中出现侧向窜动。从实际装配场景来看，这类零件多采用压铸工艺成型，材质多选用压铸铝合金，兼顾轻量化需求与足够的结构强度，表面无需额外做复杂处理即可满足常规使用环境的防锈要求，在手持工具、小型自动化执行机构、民用五金锁具等产品的铰接部位都能见到同结构的零件应用。

从结构设计逻辑来看，该零件整体采用长条形变截面布局，主体覆盖段做了等厚的圆弧收边处理，边缘没有尖锐棱角，一方面避免装配和使用过程中划伤操作人员，另一方面也能减少压铸成型后的飞边打磨工作量，降低后续机加工序的工时消耗。零件端部的铰接部位做了加厚凸台设计，中间的贯通安装孔是核心装配基准，孔位周边的凸台厚度比主体覆盖段厚出近一倍，目的是提升铰接位置的抗挤压强度，毕竟铰接位置是整个零件受力最集中的区域，摆臂转动过程中产生的径向挤压力、频繁转动带来的磨损都集中在孔壁位置，加厚设计既能避免长期使用后孔位出现变形失圆，也能增加孔壁与销轴的接触面积，降低单位面积的接触压强，延长铰接结构的整体使用寿命。铰接凸台两侧做了对称的缺口卡位结构，这个结构是用来匹配支架本体上的限位凸筋，装配时可以快速定位零件的安装角度，避免盖板装反或者安装后出现周向转动，同时也能分担一部分铰接孔承受的扭矩，避免销轴承受额外的剪切力。

从安装边界的尺寸控制来看，零件主体覆盖段的宽度与内部支架的内腔宽度保持0.1-0.2mm的间隙配合，装配后既不会出现松动晃荡，也不会因为尺寸过盈导致装配困难。铰接孔的尺寸公差按照H7级精度控制，与配套的标准销轴实现间隙配合，保证转动过程中没有卡滞感，同时孔的端面与主体平面的垂直度控制在0.05mm以内，避免安装后盖板出现偏斜，与相邻的摆臂侧面发生摩擦。零件的整体厚度从铰接端到自由端做了平缓的过渡减薄，在保证结构强度满足使用要求的前提下尽可能减少材料用量，降低压铸生产的材料成本，同时也能减轻整体结构的重量，对于手持类工具来说，零件减重能直接提升使用手感，降低长时间操作的疲劳感。

在实际建模过程中，这类压铸件需要重点考虑拔模斜度的设置，所有沿开模方向的侧壁都设置了1-1.5度的拔模斜度，避免压铸开模时零件粘模，同时所有的转角位置都做了R0.5以上的圆角过渡，既避免压铸过程中出现应力集中导致零件成型后开裂，也能让金属液在模腔里流动更顺畅，减少冷隔、缺料等压铸缺陷。零件背面与支架贴合的位置做了一圈浅止口，装配时止口嵌入支架的对应槽位，能实现更好的密封效果，避免灰尘、水汽从盖板和支架的接缝处进入内部结构，保护内部的铰接部件不被锈蚀。从受力角度分析，该零件在使用过程中主要承受两个方向的力，一个是铰接位置传递的径向挤压力，另一个是意外磕碰带来的侧向冲击力，因此在结构设计时特意在主体段的内侧做了两条隐性的加强筋，加强筋与零件主体等壁厚，不会在零件外表面留下缩痕，同时能将主体段的抗弯曲强度提升40%以上，即使受到较大的侧向冲击力也不会出现弯折变形。

这类支架盖板的适配性很强，只需要调整铰接孔的直径、主体段的长度以及卡位缺口的位置尺寸，就可以适配不同规格的铰接支架结构，在小型机械结构设计中属于复用率很高的基础构件，建模时参数化控制各部分尺寸，后续衍生设计时只需要修改对应参数就能快速生成新的零件数模，大幅提升结构设计的工作效率。
