在机械结构的连接场景里,螺纹紧固件是覆盖从民用家电到重型工业设备全领域的基础连接元件,这套外六角螺栓配六角螺母的组合,是最通用的可拆卸连接方案之一。日常做结构设计时,这类标准件的建模练习是掌握三维软件特征操作的核心入门路径,很多新手刚接触螺旋类特征时,都会从螺栓螺母的建模入手,熟悉参数化建模的逻辑。
从实际应用场景来看,这类六角头螺栓螺母组合,多用于被连接件厚度不大、需要双侧操作的连接场合,比如钣金机架的拼接、工装夹具的组件固定、小型设备的外壳装配,都能见到这类紧固件的身影。六角头的设计初衷,是给扳手提供足够的受力面,常规外六角的对边尺寸、头高都有对应的标准系列,建模时如果是做通用标准件调用,需要严格对应国标参数保证装配时不出现干涉,要是做练习建模,可以先从自定义尺寸入手,重点掌握特征生成的逻辑。

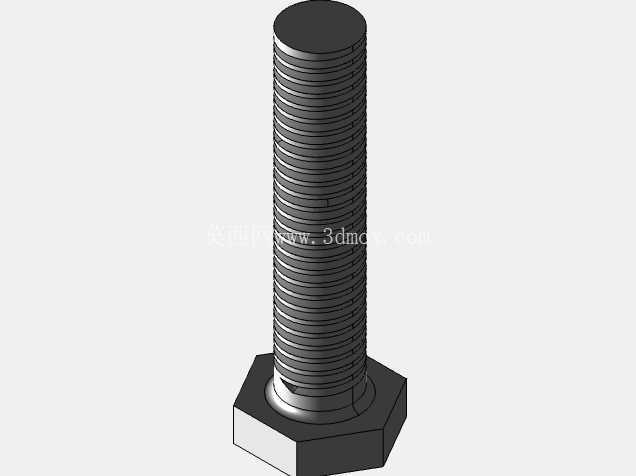

建模过程中,螺栓部分的核心是杆部的外螺纹生成,很多新手刚开始做螺旋扫描时,容易出现螺纹收尾失真、牙型角度不对的问题,实际加工里外螺纹的末端会有倒角或者退刀结构,建模时还原这些细节,能让模型更贴近实际生产的零件状态。螺栓头部的六角结构和杆部的过渡圆角也不能忽略,这个圆角是为了降低应力集中,实际受拉载荷的螺栓,头部和杆部的连接位置是应力集中高发区,要是建模时直接做直角过渡,后续做有限元分析时会出现应力奇异的问题,和实际受力状态偏差很大。

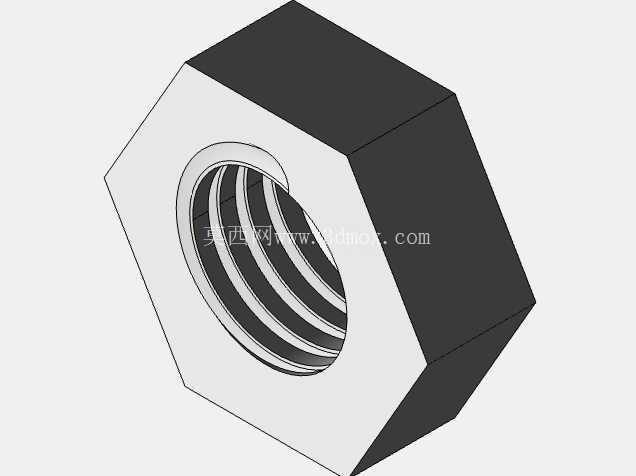

螺母部分的建模重点是内螺纹的生成,以及六角外形和内孔的同轴度保证,装配时螺栓和螺母的螺纹配合需要留合理的间隙,建模时如果做干涉检查,要注意螺纹牙侧的配合状态,不能出现全牙型过盈的错误,实际生产里普通螺纹都是间隙配合,保证手动或者工具能顺利拧入。做装配体约束的时候,要先对齐螺栓和螺母的中心轴线,再添加面配合约束,模拟螺母拧紧后端面和被连接件贴合的状态。
从安装边界来看,这类六角紧固件安装时需要预留扳手的操作空间,外六角螺栓的头部周围,至少要留出对应套筒或者开口扳手的转动空间,不然现场装配时会出现扳手卡滞、没法拧紧的问题,很多刚入行的结构设计人员容易忽略这个点,只留螺栓本身的安装孔位,最后装配时才发现操作空间不足,只能临时改结构。螺栓的伸出长度也要控制,一般拧紧后螺母末端露出2-3个螺距的螺纹即可,太长会浪费空间,还容易和周边零件发生干涉,太短则没法保证螺纹啮合的强度,容易出现滑牙或者连接失效的问题。
做这类基础件的建模练习,本质上是通过简单的零件熟悉软件的基础特征操作,比如拉伸、旋转、螺旋扫描、倒角、圆角这些常用命令,同时在建模过程中理解标准件的设计逻辑,为什么六角头是这个角度、为什么螺纹有粗牙细牙的区分、为什么不同强度等级的螺栓头部标记不一样,这些细节都能在建模过程中慢慢吃透,后续做整机设计时,调用标准件或者自定义特殊紧固件的时候,就能避开很多常见的设计错误。
很多人觉得标准件建模简单,不需要花太多精力,但实际上很多复杂的装配问题,根源都出在基础紧固件的选型和建模错误上,比如螺纹孔深度不够、螺栓长度选错、头部干涉这些问题,在实际生产中经常出现,而通过亲手做这类螺栓螺母的建模练习,能对螺纹的参数、紧固件的外形尺寸建立直观的认知,后续选型时就不会出现低级错误。建模时也可以尝试做参数化的模型,把螺纹规格、螺栓长度、六角头尺寸都设置成可变参数,后续需要不同规格的螺栓螺母时,直接修改参数就能生成新的模型,能大幅提升后续的设计效率。
