十字滑块式联轴器连接构件结构设计

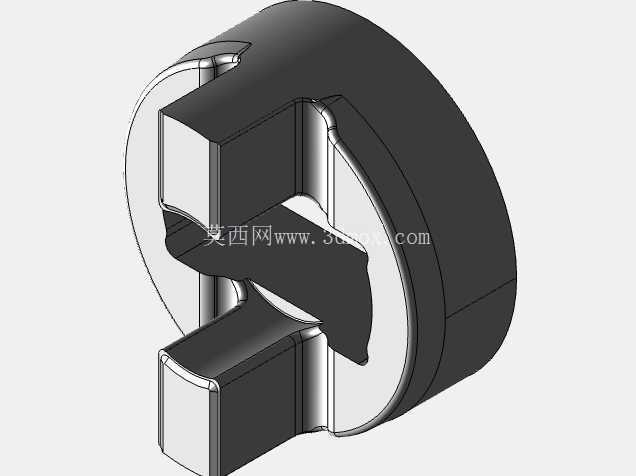

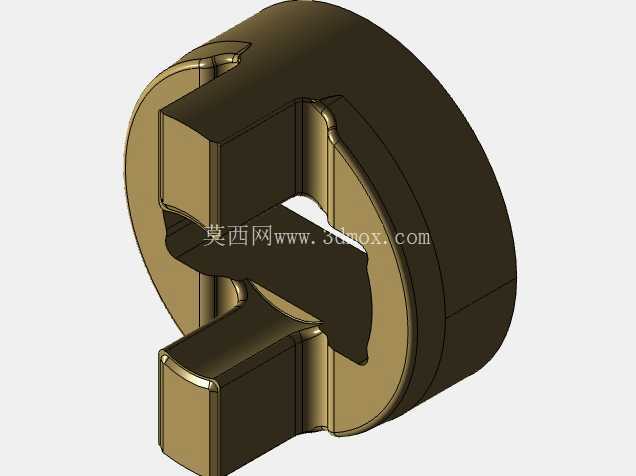

　　在中小功率传动轴系的布局场景里，这类带十字滑块嵌合结构的联轴器构件，主要用来补偿两根被连接轴之间的径向偏移、少量角向偏差与轴向窜动，常见于轻工输送设备、小型机床进给轴、包装线驱动单元这类安装精度受限、轴系对中难度较高的传动环节，相比刚性联轴器能大幅降低轴系因安装偏差产生的附加弯矩，减少轴承端的异常磨损概率。从结构功能来看，该构件属于十字滑块联轴器的半体配合件，端面开设的对称凸块结构，会与中间滑块的对应凹槽形成滑动嵌合副，运转过程中凸块侧面与滑块槽面保持滑动接触，在两轴存在径向错位时，滑块可在凸块导向范围内做小幅径向滑移，以此抵消安装误差带来的传动卡滞问题。

　　设计这类构件时，首先要匹配对接轴的轴径范围确定主体圆盘的外径尺寸，通常圆盘外径要比配套轴径大2.5到3倍，保证足够的扭转强度储备，凸块的宽度一般取圆盘外径的五分之一左右，凸块的高度要与中间滑块的凹槽深度形成0.2到0.5毫米的间隙配合，既避免运转过程中出现轴向脱开的风险，也不会因为间隙过大导致传动反向间隙超标。安装边界上，该构件的中心轴孔需要按照配合轴的公差带做基孔制加工，通常选用H7公差等级，轴孔端面要预留紧定螺钉或者键槽的安装空间，圆盘的外圆面不需要做过高的精度加工，但是凸块的两个侧面需要保证平行度公差在0.02毫米以内，表面粗糙度控制在Ra1.6级别，降低滑动摩擦过程中的磨损速率。

　　实际选型应用中，这类结构的联轴器构件适用于转速不超过300转每分、传动扭矩在100牛米以内的低速传动场景，不适合高速重载的传动工况，因为高速状态下滑块的偏心滑移会产生较大的离心力，加剧滑动面的磨损与传动振动。设计建模阶段需要重点关注凸块与圆盘主体的过渡圆角处理，所有转角位置都要设置R1到R2的工艺圆角，避免热处理或者载荷冲击时出现应力集中导致的开裂问题，凸块的顶端边缘要做小角度倒角，方便装配时与中间滑块的凹槽快速对位，轴孔的入口端也要设置引导倒角，减少轴件插入时的刮蹭损伤。从装配逻辑来看，两个对称布置的该类半体构件，分别固定在主动轴与从动轴的轴端，中间夹装带十字交叉凹槽的滑块盘，安装时需要保证两个半体的凸块方向呈90度交叉布置，分别嵌入滑块盘对应的凹槽内，轴向要预留0.5到1毫米的窜动间隙，补偿轴系运转过程中的热伸长量。日常运维场景中，这类构件的滑动配合面需要定期涂抹润滑脂，减少滑动摩擦带来的磨损失效，当凸块侧面磨损量超过原厚度的百分之十时，就需要及时更换构件，避免传动间隙过大导致的轴系冲击振动。

　　不同于膜片联轴器、波纹管联轴器这类弹性联轴器，该类滑块式联轴器构件没有弹性变形元件，扭矩传递完全依靠金属面的接触挤压，具备更好的抗过载能力，在有轻微冲击载荷的传动场景中使用寿命更长，同时结构简单、加工成本低，对安装维护的技术要求更低，适合在通用工业传动场景中批量应用。建模过程中需要注意对称结构的尺寸一致性，两个凸块相对于中心轴孔的对称度公差要控制在0.03毫米以内，避免装配后出现滑块卡滞、传动不顺畅的问题，圆盘的厚度尺寸要匹配轴端的固定长度，保证紧定螺钉或者键连接的有效接触长度满足扭矩传递的强度要求，不会出现轴孔与轴件打滑的问题。
