带多法兰接口的异形弯通管路结构

　　这类多接口弯通管路结构，常见于工业流体输送系统的管路转向、分流节点位置，在液压动力单元、工艺流体输送管线、小型设备冷却循环回路中都有广泛应用，区别于标准等径弯头，它集成了三个不同规格的连接接口，能够在有限安装空间内完成多方向管路的汇流与转向，减少管路拼接带来的密封点数量，降低系统泄漏风险。从结构设计来看，主体采用弯弧过渡的流道设计，避免直角转向带来的流体阻力激增，流道内壁做等径平滑过渡处理，减少流体在转向过程中的紊流、压损问题，针对含微小杂质的流体工况，弯弧段的曲率半径经过反复校核，既控制整体安装占用空间，也避免杂质在转角处沉积堵塞。

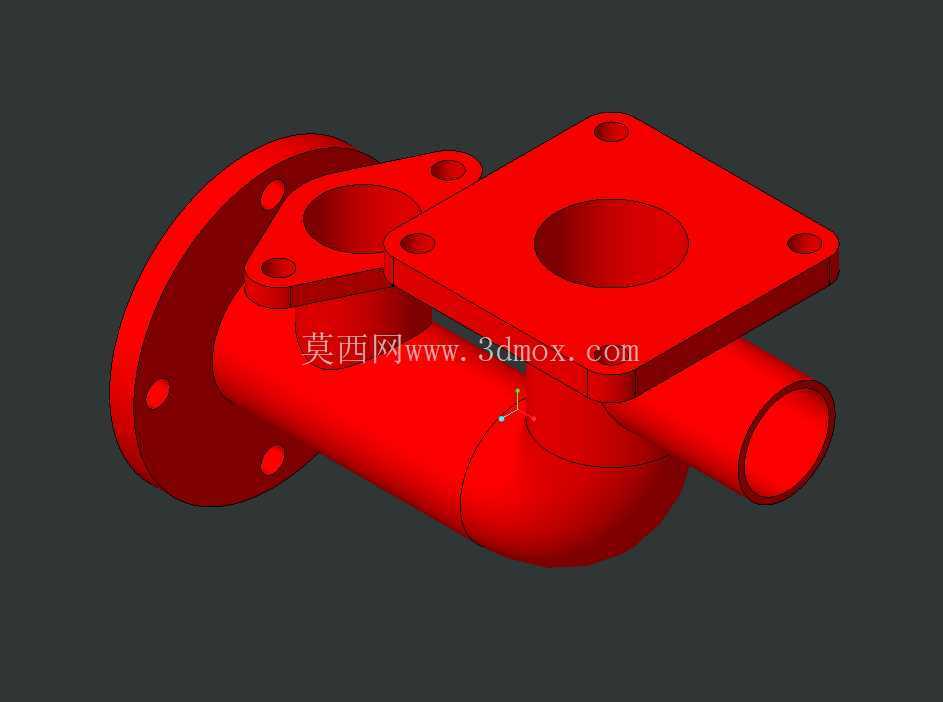

　　三个连接接口分别承担不同功能：左侧的大直径圆形法兰用于和主路管线对接，法兰盘上均匀分布螺栓过孔，安装时配合密封垫片可实现较高压力等级的密封连接，适配DN50-DN80区间的主路管路；上方的方形法兰接口用于对接设备腔体或者控制阀组，方形法兰的四个角点设置安装孔，相比圆形法兰更适合小空间内的对位安装，接口中心与主路流道垂直，可作为支路取液、传感器安装或者排气接口使用；侧方伸出的小直径圆柱接口用于接旁通支路，可接压力表、泄压阀或者小流量回流管路，接口外径适配标准快插接头或者焊接连接需求。

　　设计过程中采用布尔运算完成流道与实体结构的差集处理，先构建完整的流道空间曲面，再向外偏移得到管壁厚度，之后叠加各个法兰的安装凸台，最后做连接处的圆角过渡，避免应力集中。管壁厚度根据常用1.6MPa工作压力做校核，选用常规铸造工艺可成型的最小壁厚，同时在法兰与主体管的连接位置做加强筋过渡，承受管路安装时的螺栓预紧力，避免长期受力出现连接位置开裂。安装边界方面，左侧法兰的安装端面为基准面，上方方形法兰的安装面与基准面垂直，侧方接口的轴线与主路轴线呈90度夹角，整体结构的最大外轮廓控制在紧凑范围内，安装时不需要额外预留大的操作空间，各个法兰的螺栓孔位置都预留了扳手操作空间，不需要特殊工装即可完成安装紧固。

　　实际应用中，这类集成式管路接头相比多个标准弯头、法兰拼接的结构，整体重量降低30%左右，密封点从原来的5个减少到3个，大幅降低后期运维的泄漏排查工作量，在中小型液压站、机床冷却系统、小型化工试验装置的管路搭建中，能够有效缩短管路装配周期，提升系统运行的稳定性。流道的转向角度经过流体仿真验证，在额定流量下，局部阻力系数仅为直角弯头的60%，能够有效降低输送泵的工作负载，减少系统能耗。针对铸造工艺的要求，所有结构的拔模斜度都做了统一设置，法兰端面预留加工余量，安装后可保证各个接口的形位公差满足装配要求，不会出现对接错位、密封面贴合不严的问题。
