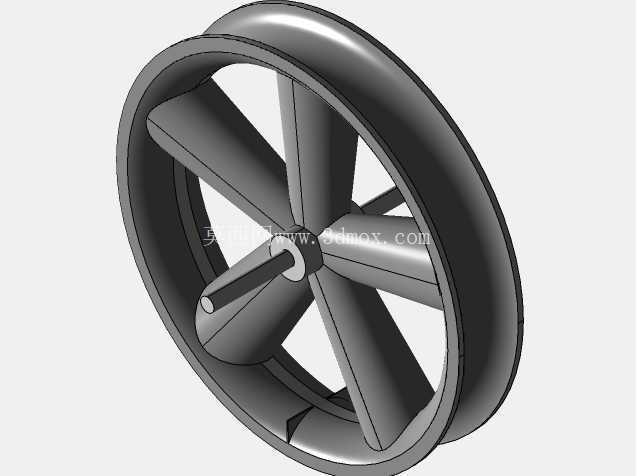

12英寸一体辐条塑料自行车轮结构设计

　　这款12英寸塑料车轮的结构设计，核心适配短途轻量化代步场景，常见于儿童自行车、折叠便携代步车、小型休闲助力车的行走单元，也可作为小型仓储手推周转车的从动轮使用，相比传统金属辐条轮，一体注塑成型的结构省去了辐条编圈、校正的工序，装配环节的工时消耗能降低六成以上，适合规模化量产的民用代步产品配套。从实际使用场景的需求出发，设计阶段首先锁定了轮体的载荷边界，轮体外径严格匹配12英寸规格对应的304.8毫米尺寸，这个尺寸的轮组在小型代步工具上兼顾了通过性与便携性，遇到路面小幅度的凸起、地砖缝隙时不会出现卡滞，同时轮组整体重量控制在较低区间，整车折叠后携带不会产生过多负重。

　　轮轴安装位置的直径设定为12毫米，这个轴径是小型代步车轮组的通用安装尺寸，适配市面上绝大多数标准花鼓、快拆轴结构，安装时不需要额外定制转接配件，轮体中心的轴孔位置做了局部加厚处理，避免长期受交变载荷出现轴孔开裂、松旷的问题。轮体采用六辐条一体对称布局，辐条的截面做了渐变加厚设计，靠近轮毂中心的位置厚度更大，向轮圈方向平滑过渡，这种结构既可以保证轮体径向的承重能力，也能抵消骑行过程中侧向受力产生的形变，比如转向时车身倾斜带来的侧向载荷，或是路面不平整带来的冲击，都能通过辐条的形变分散到整个轮圈，不会出现应力集中导致的辐条断裂。

　　轮圈的胎槽位置做了适配实心免充气胎的卡槽设计，不需要额外搭配内胎外胎，直接卡入对应尺寸的实心橡胶胎即可使用，避免了充气胎爆胎、漏气的维护问题，非常适合共享类代步设备、儿童用车这类缺乏日常维护的使用场景。轮体的边缘做了圆弧过渡处理，没有尖锐的棱角，即使在使用过程中发生剐蹭，也不会对使用者造成割伤风险，符合民用消费品的安全设计要求。从建模逻辑来看，整个轮体采用对称结构建模，先绘制单根辐条的截面轮廓，通过圆周阵列完成辐条部分的构建，再分别对轮圈、轮毂部分做布尔合并，所有的连接位置都做了R角过渡处理，既减少了注塑过程中的应力集中问题，也能提升模具的使用寿命，避免模具锐角位置长期受注塑压力出现崩缺。

　　轮体的背面做了均匀分布的减重凹槽，在不影响结构强度的前提下减少塑料原料的用量，同时也能降低轮体的转动惯量，骑行起步时更加轻便，不会出现轮组过重导致的起步费力问题。实际装配测试中，这款轮组和标准前叉、后叉的安装开档尺寸完全匹配，轴孔和轴杆的配合间隙控制在0.1毫米以内，既不会出现间隙过大导致的轮组晃动，也不会因为间隙过小导致装配困难。轮圈的圆度公差控制在0.3毫米以内，转动过程中不会出现偏摆、跳动的问题，高速转动时的动平衡表现优异，不会因为轮体本身的精度问题产生骑行时的震感。针对日常使用中可能遇到的潮湿、扬尘场景，轮体本身的塑料材质具备不错的耐腐蚀性能，不需要额外做喷漆、防锈处理，长期在户外放置也不会出现生锈、腐蚀的问题，维护成本远低于传统的金属辐条轮组。在小型代步工具的选型过程中，这款轮组的适配性非常广，除了常规的自行车使用场景，也可以改装到小型露营推车、宠物推车这类民用轻便推车产品上，只需要匹配对应尺寸的轴杆即可完成安装，不需要对轮体本身做二次加工。
