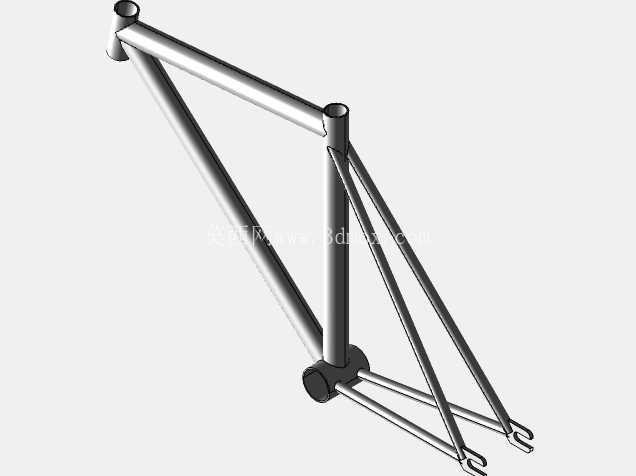

固定齿轮自行车车架结构三维设计

　　这款固定齿轮车架的结构设计，核心围绕死飞车型的刚性传递需求展开，区别于普通变速自行车的多安装位预留，整体管材布局完全服务于直接动力传导的使用场景。日常城市通勤、场地竞速骑行过程中，骑行者的踩踏力会通过五通位置直接传递至后轮，没有变速结构的缓冲，这就要求车架各管材的连接角度、管壁受力方向必须经过反复校核，避免长期踩踏出现应力集中导致的管材开裂。从结构布局来看，头管位置采用标准口径设计，适配常规28.6mm前叉上管，转向限位角度控制在合理区间，既保证转向灵活性，也避免大角度转向时车把剐蹭上管。

　　上管采用水平直管材布局，这也是固定齿轮车架的典型特征，区别于通勤车的斜上管设计，水平上管能在摇车发力时提供更好的侧向刚性支撑，站骑冲刺过程中车架不会出现多余的形变卸力。下管作为主要受力管材，采用相对更粗的管径设计，从头管位置斜向延伸至五通，承接踩踏过程中来自五通的反向作用力，同时也能吸收路面传递的部分震动。立管直接连接上管、下管交汇点与五通位置，座管口径适配常规27.2mm规格，立管角度设置在73度左右，这个角度能让骑行者的踩踏发力点正好处于曲柄圆周运动的最优发力区间，减少长途骑行的膝关节压力。

　　后三角部分采用对称后叉设计，后上叉从立管上部斜向延伸至后轴尾钩位置，后下叉则从五通位置水平延伸至尾钩，尾钩采用一体焊接结构，没有变速车的尾钩快拆替换设计，因为固定齿轮车型不需要变速拨片安装位，一体结构能进一步提升后轮的安装刚性，保证后轮轴在大力踩踏时不会出现位移。后叉开档尺寸适配标准120mm固定齿轮花鼓，尾钩位置预留了螺栓锁紧的安装平面，没有快拆杆的安装凹槽，适配死飞车型常用的螺栓锁紧花鼓，避免骑行过程中花鼓松动。五通位置采用标准BSA螺纹规格，适配常规方孔、花键中轴，五通外壳与下管、立管、后下叉的焊接位置做了平滑过渡处理，减少应力集中点，长期高频踩踏也不会出现焊缝开裂的问题。

　　从安装边界来看，这款车架适配700C规格轮组，轮胎宽度最大可支持28C，满足城市铺装路面的骑行需求，车架没有预留碟刹安装座，仅支持圈刹夹器安装，前叉位置、后上叉位置都预留了标准圈刹安装孔位，适配常规侧拉式圈刹。整体管材连接全部采用焊接工艺，焊缝打磨平滑，既降低风阻，也避免焊缝位置出现锈蚀隐患。设计过程中反复调整了各管材的交汇角度，在保证刚性的前提下尽可能控制整体重量，同时兼顾不同身高骑行者的适配范围，立管长度、上管长度的尺寸配比符合固定齿轮车型的骑行几何，骑行姿势不会过于激进，兼顾日常通勤的舒适性与场地竞速的发力需求。后下叉长度控制在较短区间，能提升踩踏的响应速度，脚踩的力量几乎可以瞬间传递到后轮，没有多余的虚位，这也是固定齿轮车型区别于其他自行车的核心特性。头管的长度设置也经过考量，把立安装后车把高度与坐垫高度的落差控制在合理范围，不会让骑行者上半身过于前倾，降低长时间骑行的腰部负担。整体结构没有多余的安装凸台，所有管材都承担对应的受力作用，没有冗余设计，完全贴合固定齿轮自行车的使用场景，不管是日常代步刷街，还是场地内的竞速骑行，这个结构都能提供足够的刚性支撑，同时保证骑行过程中的操控精准度。
