柜式离心鼓风机整机结构三维设计

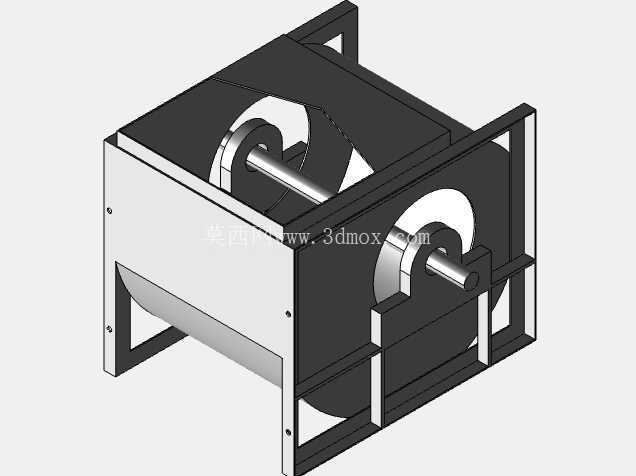

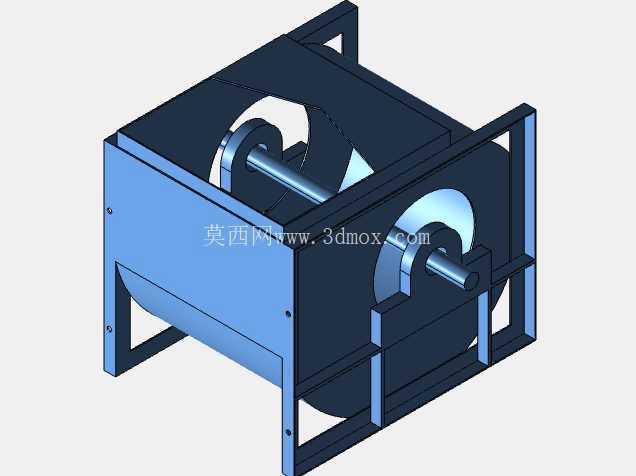

　　这款柜式离心鼓风机的结构设计，核心围绕工业场景下的中低压送风需求展开，日常可适配厂房通风换气、设备散热送风、除尘系统前端引风、涂装车间排风等多类工况，区别于普通轴流风机的直吹特性，该结构能在提供稳定风压的同时，将气流沿蜗壳导向规整输出，适配管道接驳的送风场景。从结构组成来看，整体采用框架式承载结构，外围方管焊接机架作为整个设备的安装基准，所有部件的安装定位都依托机架的加工面完成，机架预留的安装支脚可直接固定在混凝土基础或者设备钢架平台上，支脚位置的开孔设计兼容常规膨胀螺栓固定规格，安装时不需要额外做复杂的转接支架，能大幅降低现场安装的适配成本。

　　蜗壳部分采用折弯焊接成型的腔体结构，型线按照离心叶轮的出风轨迹做渐开线设计，能最大程度减少气流在腔体内的紊流损耗，降低运行过程中的气动噪音，同时蜗壳的出风口做了法兰边结构，可直接对接方形通风管道，法兰边预留的螺栓孔位匹配常规通风管道的连接标准，现场接驳时不需要二次改孔。叶轮部分采用前向多翼式结构设计，叶片与前后端盘采用铆接固定，整体做动平衡校正，能保证高转速运行下的振动值控制在工业设备允许范围内，叶轮中心的轴孔与传动轴采用键连接传递扭矩，避免长期运行出现轴孔打滑的问题。传动轴两端采用带座轴承固定在机架的支撑横梁上，轴承座的安装位置设计了可调腰型孔，方便安装时调整叶轮与蜗壳的同轴度，避免叶轮运行时蹭到蜗壳内壁。

　　整个设备的外形轮廓方正，没有外凸的不规则结构，在车间内布置时可以贴墙或者靠设备边角安装，不会占用过多的通道空间，进出风方向可根据现场管路走向做适配调整，框架结构的设计也方便后期拆解维护，需要清理叶轮积尘或者更换轴承时，只需要拆开对应位置的围板即可操作，不需要整体吊装拆解设备。设计过程中优先考虑了结构的工艺性，所有钣金件都采用常规折弯工艺即可加工，不需要定制特殊成型模具，机架的方管型材都是市场通用规格，采购加工成本可控，焊接位置都做了内应力释放处理，避免长期运行出现焊接位置变形导致的叶轮同轴度偏差。

　　从安装边界来看，设备底部的安装支脚间距预留了足够的操作空间，固定螺栓的安装位置不会被机架型材遮挡，现场施工时可以直接伸手完成螺栓紧固，设备侧面预留的轴承维护位置也留足了扳手操作空间，后期更换轴承不需要将整个叶轮从蜗壳中抽出，能大幅缩短维护停机时间。气流从设备的进风侧轴向进入叶轮，通过叶轮旋转产生的离心力将气流加速后甩入蜗壳腔体，沿蜗壳的渐开线型腔体汇聚后从出风口压出，整个流道设计没有突变的截面，能保证气流输送的平稳性，不会出现局部涡流导致的风压损失，适配需要稳定风压输送空气的各类工业场景，不管是车间整体通风换气，还是生产设备的定点冷却送风，都能通过调整电机转速匹配对应的风量风压需求，框架式的外壳结构也可以根据需求加装消音棉层，进一步降低运行噪音，适配对噪音有要求的办公区配套通风或者精密车间的送风场景。
