带散热风扇座的定制工业电脑壳体结构

　　这款定制工业电脑的壳体结构，核心围绕工控场景下的高可靠运行需求设计，区别于商用消费级电脑的外壳，整体采用一体化压铸成型思路，适配车间、户外机柜、嵌入式设备舱等多尘、温变范围大的工业部署场景。从结构布局来看，壳体主体的三个侧面均布置了连续的散热鳍片，鳍片厚度、间距经过热传导路径优化，鳍片根部与壳体内部热源安装位直接连通，避免了额外加装导热衬垫带来的热阻累积，能够将主板、功率器件运行产生的热量快速传导至外壳表面，通过自然对流完成散热，在无强制风冷的工况下也能满足常规负载的散热需求。

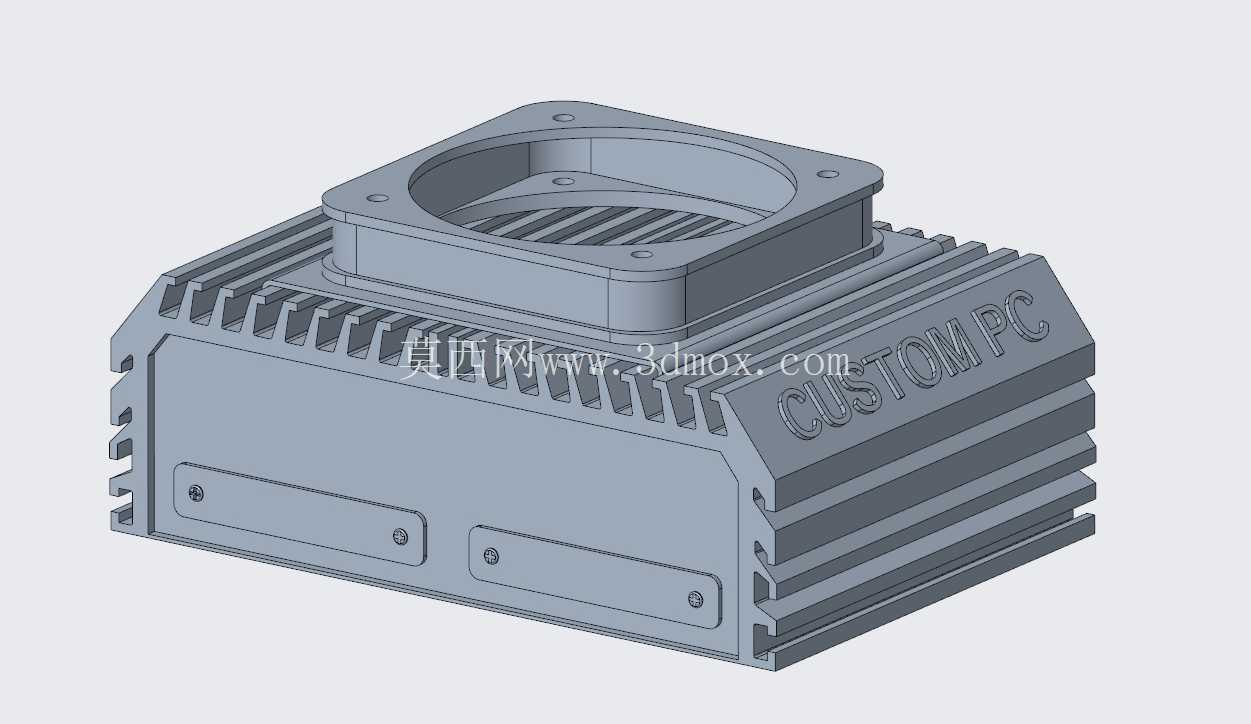

　　壳体顶部预留的方形风扇安装座，设置了四个对称的螺丝固定孔位，安装面做了0.2mm的平面度公差控制，能够匹配标准80mm规格的轴流散热风扇，当设备部署在密闭机柜、高温环境等散热条件受限的场景时，可直接加装风扇形成强制风冷通路，安装座内侧的格栅结构做了45度倒角导风设计，能够减少风阻，同时避免大尺寸异物落入壳体内部，兼顾防护与通风效率。壳体正面设置了两个独立的盖板安装位，每个盖板通过两颗沉头螺丝固定，盖板与壳体的贴合面预留了密封胶条的安装槽位，可根据防护等级需求加装硅胶密封胶条，实现IP54及以上的防尘防水能力，这两个盖板对应的内部空间分别用于存储扩展接口、硬件维护操作，无需拆解整个壳体即可完成接口调试、存储模块更换等运维操作，大幅降低现场维护的拆装工作量。

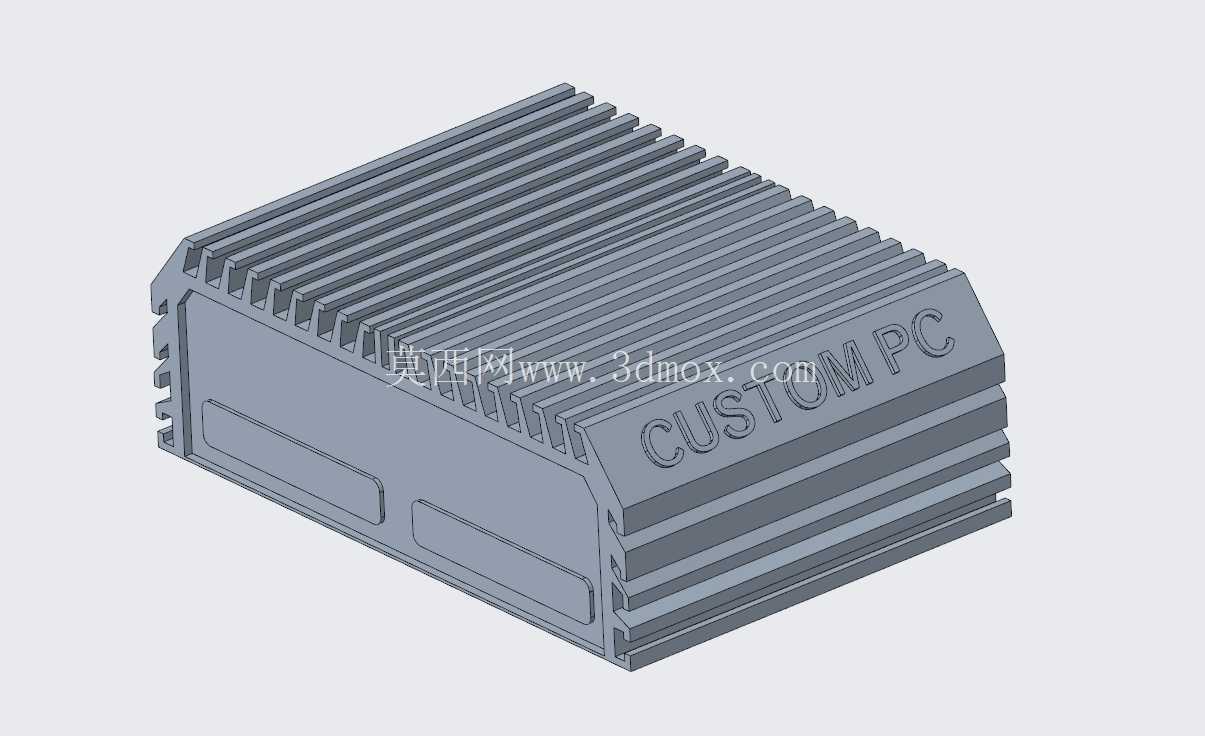

　　从安装边界来看，壳体整体为规整的类长方体结构，底部预留了四个嵌入式的安装螺母位，支持壁挂、导轨卡装、平台平放三种安装方式，安装孔位的中心距兼容标准工控设备的安装尺寸规范，能够直接替换同尺寸规格的传统工控机壳体，无需重新设计安装支架。壳体侧面的“CUSTOM PC”标识采用压铸一体成型工艺，而非后期丝印或粘贴标识，避免工业场景下长期接触油污、粉尘导致标识脱落模糊的问题。在结构强度设计上，壳体的鳍片同时充当了加强筋的作用，将壳体的侧壁抗弯强度提升了40%以上，在设备受到外部挤压、振动时，鳍片结构能够分散应力，避免壳体变形挤压内部电子元器件，适配工业场景中常见的设备运输振动、安装面受力不均等工况。

　　壳体的所有边角均做了R3的圆角过渡处理，既避免压铸过程中出现应力集中导致的成型缺陷，也能防止安装维护过程中锐边划伤操作人员。内部的主板安装柱与壳体一体压铸成型，安装柱的高度经过精准计算，保证主板安装后，核心发热元件的背面与壳体内壁的间隙控制在1mm以内，可填充导热硅胶片实现最短热传导路径，同时安装柱的位置避开了主板上的电容、接插件等突出元件，不会出现安装干涉。风扇安装座的高度经过优化，当安装标准厚度25mm的轴流风扇后，风扇顶部不会超出壳体的最大安装边界，保证设备嵌入机柜时不会与柜门、相邻设备产生空间干涉。考虑到工业场景中可能存在的电磁干扰问题，壳体采用压铸铝合金材质，本身具备良好的电磁屏蔽能力，接缝处的接触电阻控制在0.1欧姆以下，能够形成连续的电磁屏蔽层，减少外部电磁干扰对内部工控主板运行稳定性的影响，同时避免设备自身的电磁辐射对外界敏感仪器产生干扰。
