手动式小型破碎实验装置结构设计

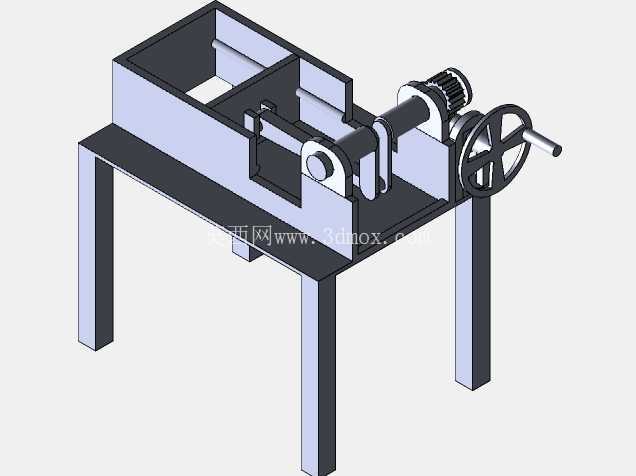

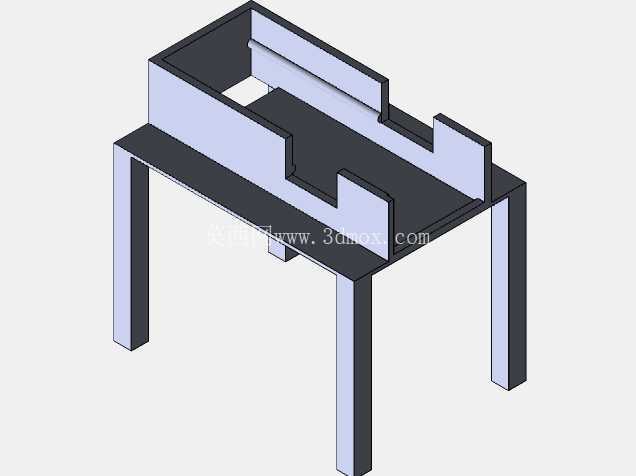

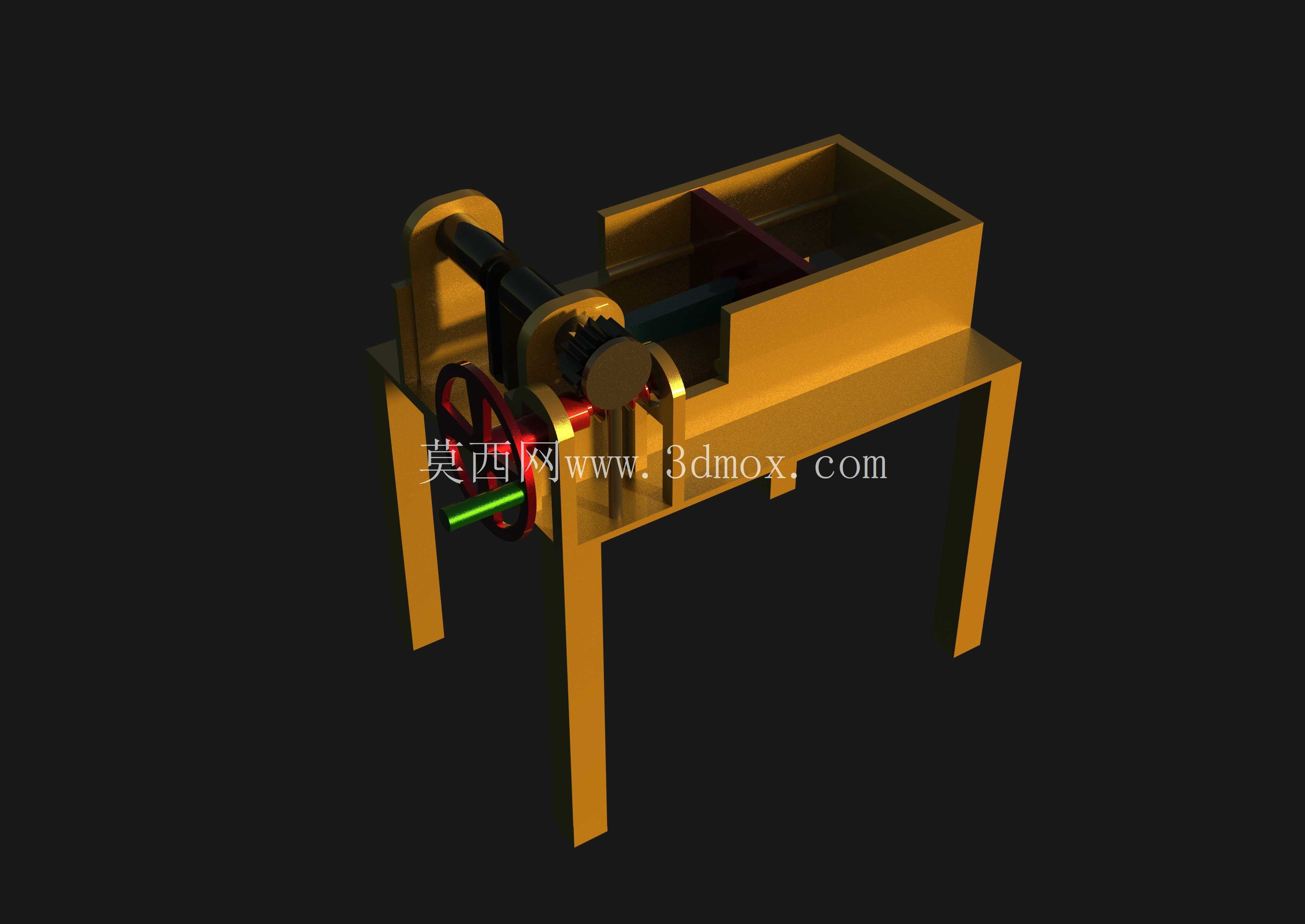

　　这款手动破碎装置的设计初衷，是面向实验室小批量物料破碎、3D打印原型功能验证、教学演示类场景开发，区别于工业量产线的大型破碎设备，它不需要外接动力源，完全依靠手动输入扭矩完成破碎作业，适配小颗粒物料的粗碎工序，在材料实验、创客空间手工制作、职业院校机械结构教学场景中，能够满足低频次、小批量的物料破碎需求，避免大型设备启动能耗高、小料加工余量浪费的问题。从结构布局来看，设备整体采用落地式机架设计，四条立式支腿作为主要承载结构，支腿采用等截面矩形型材构型，上端与破碎腔体的底部框架刚性连接，连接处设置加强筋结构抵消破碎作业时产生的交变载荷，避免作业过程中出现机架晃动的问题；支腿的高度设计充分考虑手动操作的人机工程要求，手轮操作位置距离地面的高度适配成年人员站立操作的舒适区间，不需要额外配置操作站台，降低安装时的场地适配要求。

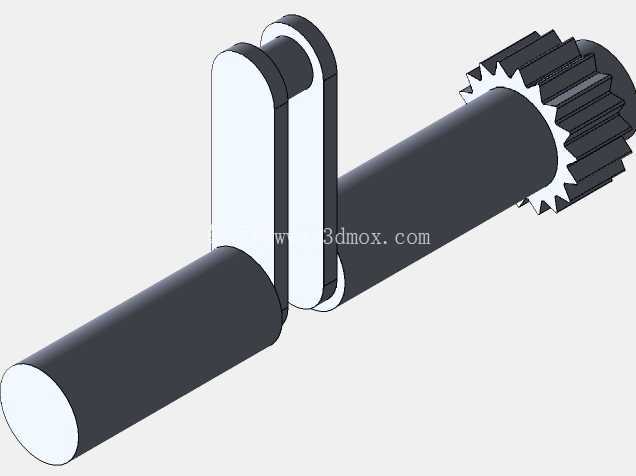

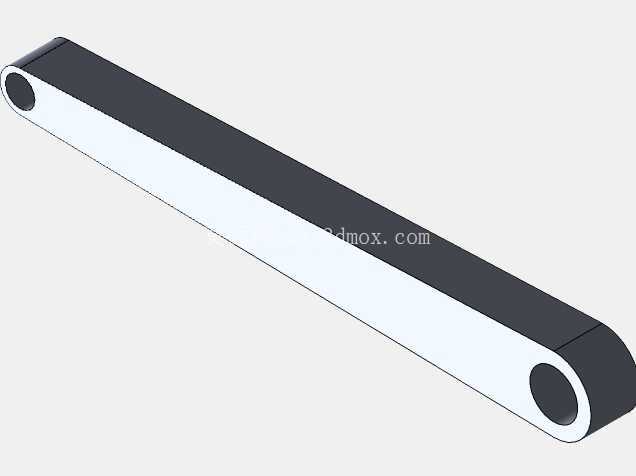

　　破碎腔体采用敞口式上料设计，进料口为矩形敞口结构，能够方便实验人员手动投放待破碎物料，腔体内部设置平行布置的破碎辊轴，辊轴表面排布凸起的破碎齿，齿形采用钝角设计，既能够保证对脆性物料的咬合破碎效果，又避免锐角齿在手动操作时因输入扭矩不稳定出现卡滞的问题；腔体的出料端设置在腔体底部的低位区域，破碎完成的物料能够依靠自重直接下落，不需要额外设置出料输送结构，简化整体结构的同时降低手动操作的动作复杂度。动力输入部分采用手轮直连曲柄连杆的传动方案，手轮外侧设置防滑握持结构，操作人员转动手轮时，曲柄结构将圆周运动转化为破碎辊的往复摆动动作，相比齿轮传动的连续旋转破碎，这种往复摆动的结构对输入扭矩的要求更低，手动操作时不需要施加过大的作用力，同时连杆结构的过载能力更强，当遇到硬度超出设计阈值的物料时，操作人员可以直接反向转动手轮退出卡滞位置，不会出现齿轮打齿的结构损坏问题。

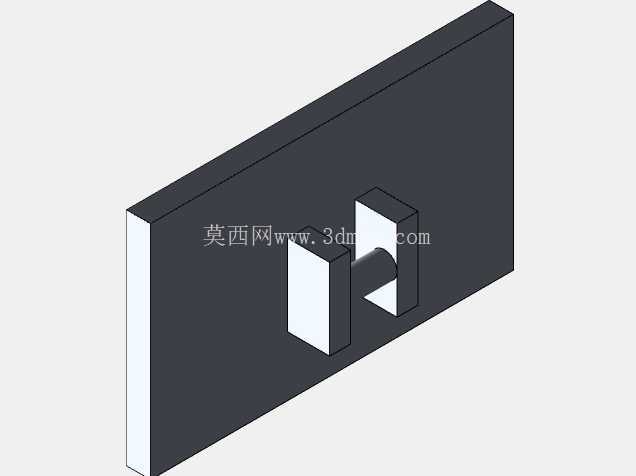

　　在安装边界方面，这款装置的整体占地面积不足0.3平方米，对安装地面的平整度要求不高，不需要预埋地脚螺栓固定，依靠自身机架的重量就能够抵消作业时的振动力，普通的实验台台面、车间工位地面都可以直接放置使用；设备的整体重量控制在单人可搬运的范围内，不需要借助吊装设备就可以完成工位转移，适配多场景轮换使用的需求。从设计思路上，这款装置优先保证结构的易拆装性，所有的连接节点都采用外露的标准紧固件，不需要专用工具就可以完成腔体内部的清理、易损件的更换，针对实验类场景经常需要更换不同物料、清理腔体残留的使用需求，这种快拆结构能够大幅降低设备维护的时间成本；破碎腔体的内壁采用光滑过渡设计，没有物料残留的死角，每次作业完成后只需要用毛刷简单清扫就可以完成清洁，避免不同物料之间的交叉污染，适配材料实验中对物料纯度的要求。在功能特性上，这款手动破碎装置的破碎粒度可以通过调整辊轴之间的间隙进行控制，间隙调整结构设置在腔体外侧的辊轴支撑端，只需要松开锁紧螺母调整支撑座的位置，就可以改变两个破碎辊的工作间距，实现不同出料粒度的调节，能够覆盖从粗碎到中细碎的小批量加工需求；传动部分的所有运动副都预留了润滑注油位置，日常维护只需要定期在铰接点加注润滑脂，就可以保证传动结构的顺畅运行，没有复杂的液压、电气维护需求，即使是没有设备维护经验的实验人员也可以完成日常保养工作。

　　不同于工业破碎机追求大产能、高破碎比的设计目标，这款装置的设计核心是轻量化、易操作、低维护成本，针对非工业化量产的小众破碎场景做了针对性的结构优化，既可以作为机械原理教学的实体演示模型，帮助学习者理解曲柄传动、破碎机构的工作原理，也可以作为小型创客工坊、材料实验室的实用加工设备，完成小批量脆性物料的破碎加工作业，同时其完整的结构设计也可以作为小型破碎设备开发的原型参考，设计人员可以在这个手动结构的基础上加装小型动力单元，拓展为电机驱动的小型自动化破碎设备，适配不同产能的使用需求。
