双轴剪切式小型塑料撕碎机结构设计

在小型固废回收网点、职业院校机械实训课堂、小型加工厂边角料处理工位，这类双轴塑料撕碎机是适配性极强的处理设备，主要针对厚度较薄的热塑性塑料件、注塑浇口废料、废弃塑料包装、小型塑料型材做剪切破碎，将大块塑料物料剪切成尺寸均匀的小块料，方便后续的熔融造粒、运输存储或者分类处置，避免大块塑料占用过多仓储空间，也能降低后续回收工序的进料卡滞概率。

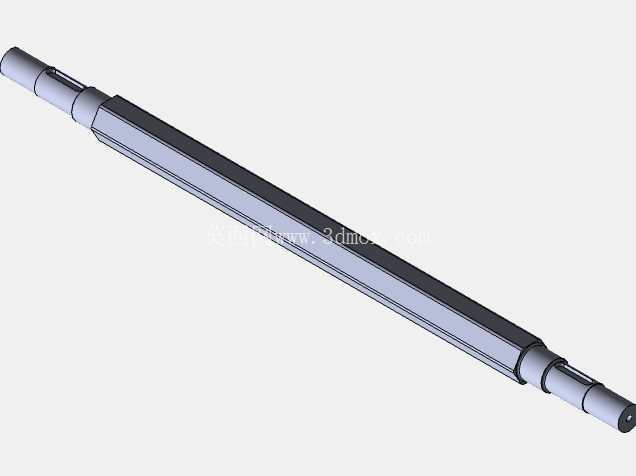

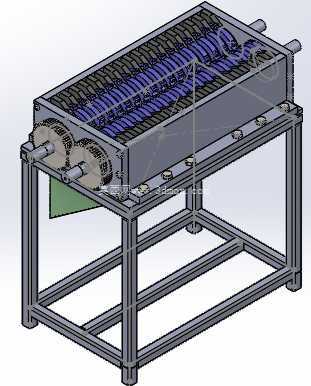

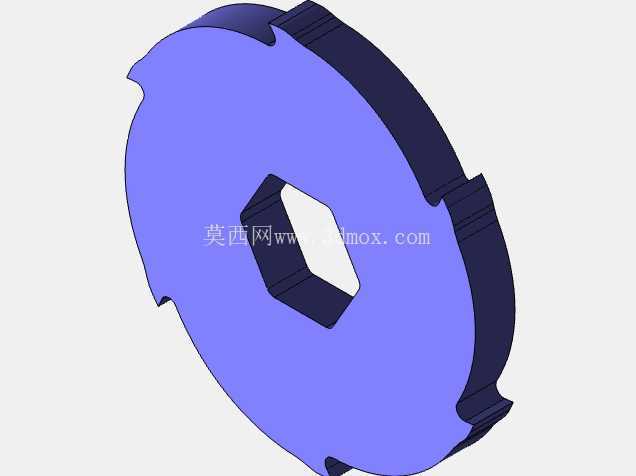

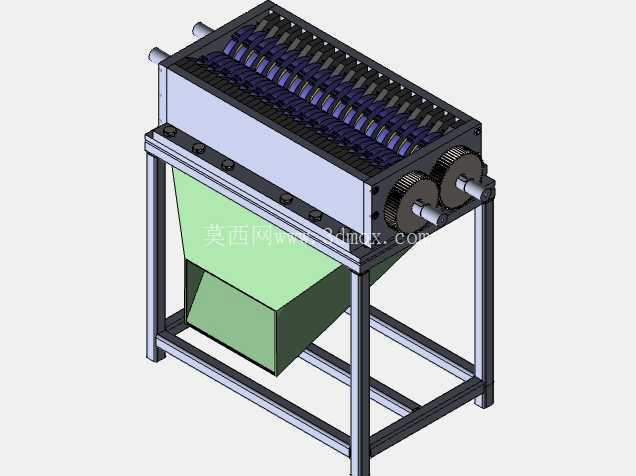

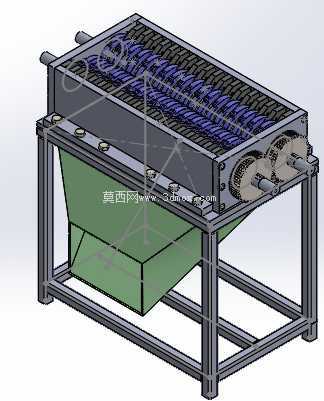

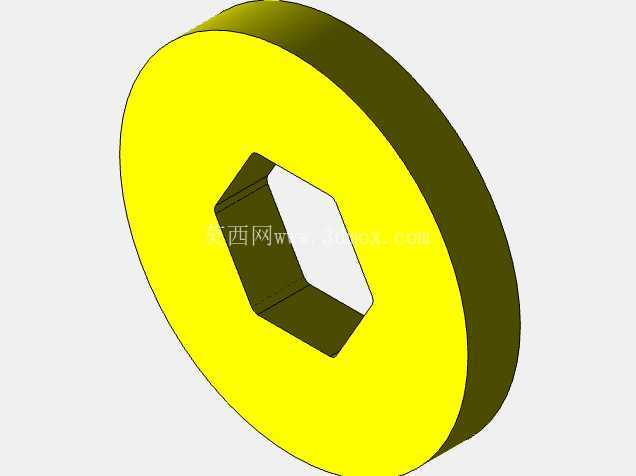

从结构组成来看，整套设备分为撕碎作业腔、动力传动段、机架支撑、下料料斗四个核心部分。撕碎作业腔是设备的核心功能区，两根平行排布的撕碎轴上交错安装有剪切刀片，相邻轴上的刀片刃口呈交错啮合状态，轴转动时动刀片与定刀片配合，对落入腔体内的塑料产生剪切、撕扯、挤压的复合作用力，即便物料带有一定韧性，也能通过交错刃口的咬合将其扯断切碎，避免单轴撕碎容易出现的物料打滑、卡轴问题。刀片采用可拆式安装结构，通过螺栓压紧固定在轴的定位槽内，长期使用出现刃口磨损后，可以单独拆卸更换单片刀片，不需要整根轴报废，能降低设备的后期维护成本。

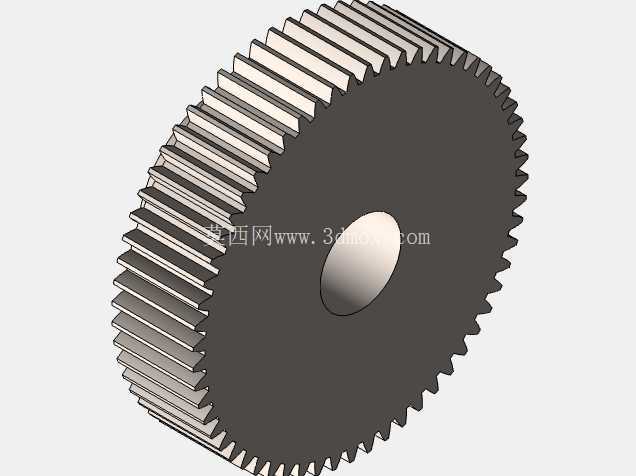

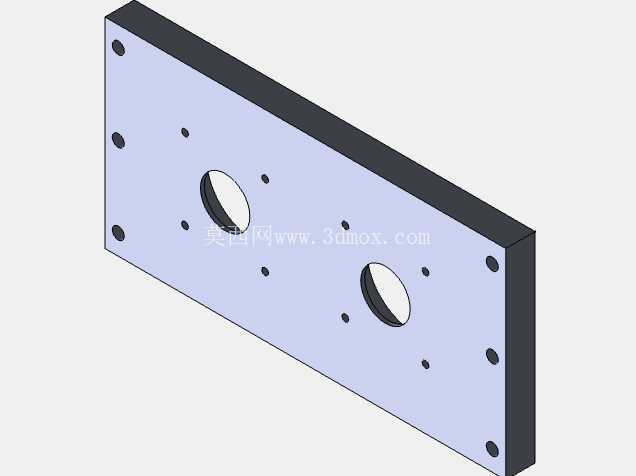

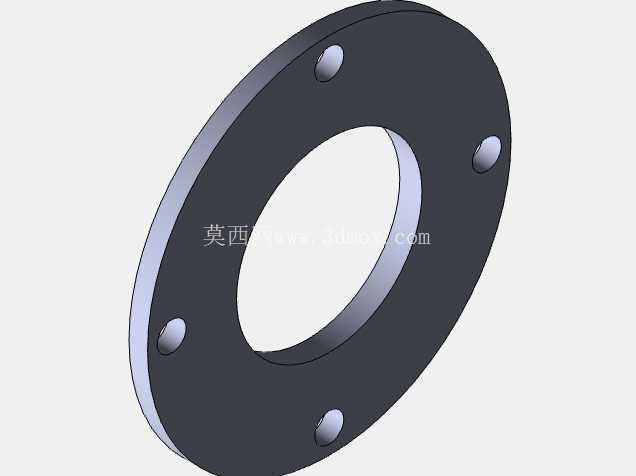

传动部分布置在撕碎腔的侧端，采用齿轮啮合传动实现两根撕碎轴的反向同步转动，齿轮组外侧设置有密封防护罩，避免撕碎过程中溅出的塑料碎屑进入齿轮啮合面，造成齿面磨损或者卡滞，同时也能防止传动部件外露带来的操作安全隐患。轴承座采用分体式安装结构，固定在撕碎腔的两侧端板上，轴承选用带密封结构的深沟球轴承，既能承受撕碎作业时产生的径向载荷，也能阻挡细碎塑料粉尘进入轴承滚道，延长轴承的润滑维护周期。

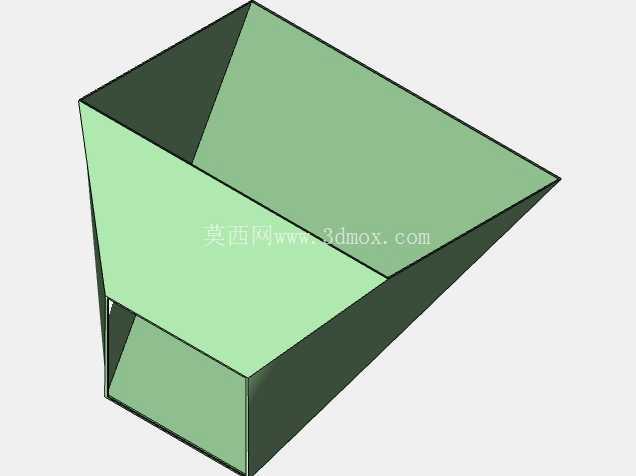

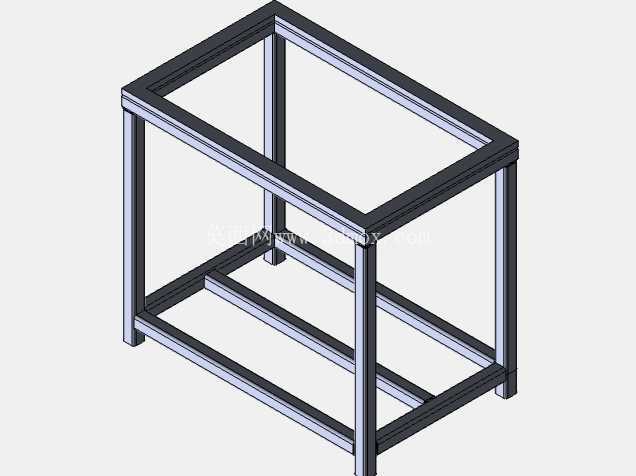

机架采用方管焊接成型的框架结构，四根立柱与上下层横撑焊接为整体，焊接后做去应力处理，避免长期承受撕碎作业的交变载荷出现焊接变形。撕碎腔通过螺栓固定在机架上层的安装平台上，安装面加工有定位止口，保证撕碎腔安装后两根轴的平行度符合设计要求，避免轴系偏载造成的轴承过早损坏、刀片异常磨损问题。下料斗采用钣金折弯焊接结构，呈上宽下窄的锥斗形态，大口端对接撕碎腔的下出料口，小口端对准下方的收料容器，剪切完成的塑料碎料可以顺着锥斗的斜面自然滑落，不会在出料位置积料堵料，料斗与机架之间采用螺栓连接，后期清理积料或者维护时可以快速拆卸。

设计过程中优先考虑了小型作业场景的安装边界，设备整体 footprint 控制在小范围区间，不需要做专门的设备基础，普通硬化地面就可以放置安装，进料口高度适配人工投料的操作高度，不需要额外搭建投料平台，适合场地面积有限的小型回收点或者教学实训场景使用。整机的重心落在机架框架的中心区域，撕碎作业时的振动可以通过机架整体均匀传递到地面，不需要额外做地脚螺栓固定也能保持运行稳定。考虑到教学场景的使用需求，整机结构没有做全封闭外罩，各部件的装配关系直观可见，实训时可以清晰观察齿轮传动、刀片啮合、轴系支撑的结构原理，也方便学员做拆装测绘练习。

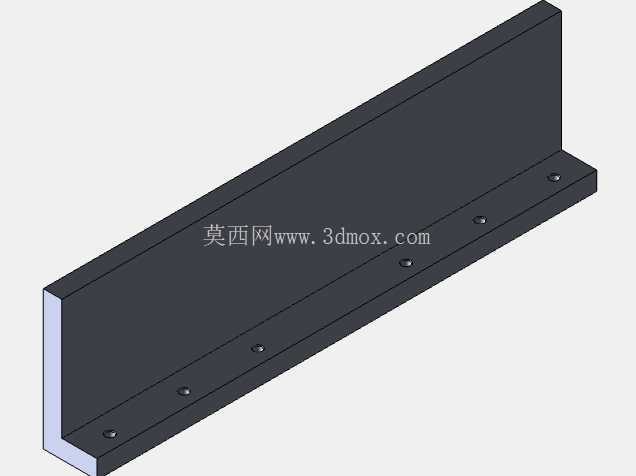

在功能细节上，撕碎腔的上沿设置有进料导流板，投料时物料可以顺着导流板滑入两轴的啮合区域，避免物料落到轴端的非作业区造成卡滞。刀片的排布采用螺旋错位方式，整根轴上的刀片沿轴向螺旋排列，作业时每一个时刻只有少数刀片参与切削，有效降低撕碎作业的峰值扭矩，匹配小功率动力就能满足作业需求，降低设备的使用能耗。端板与轴的配合位置设置有耐磨密封垫，既可以防止细碎物料从轴与端板的间隙漏出，也能减少轴转动时与端板的直接摩擦，延长端板的使用寿命。
