多类型圆柱拉伸扭转弹簧组结构设计

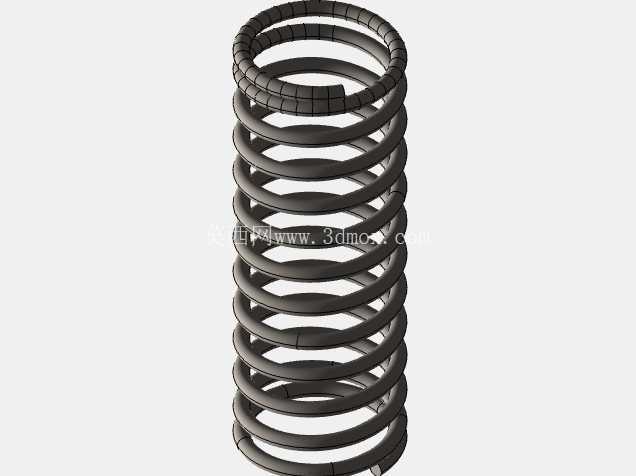

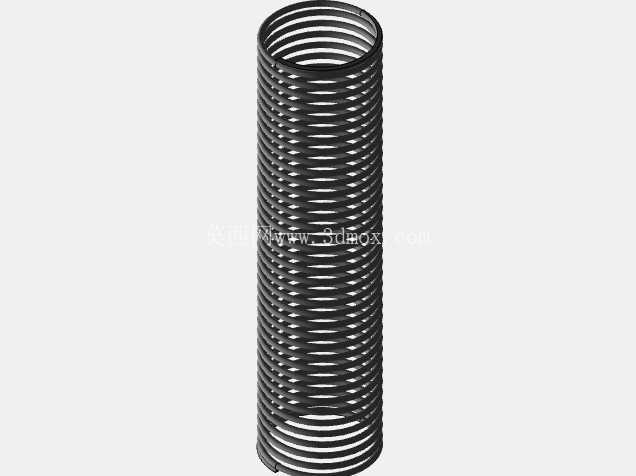

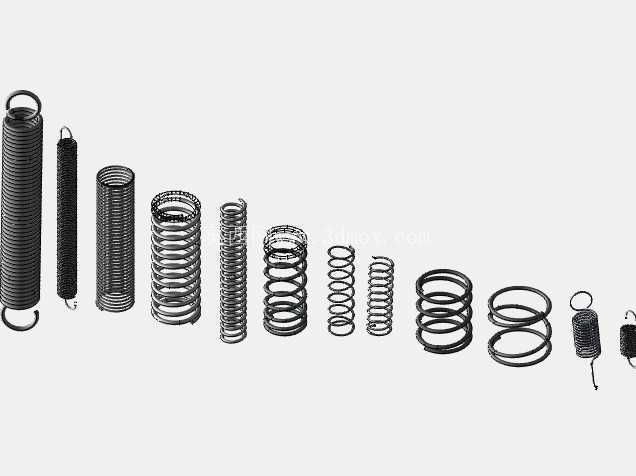

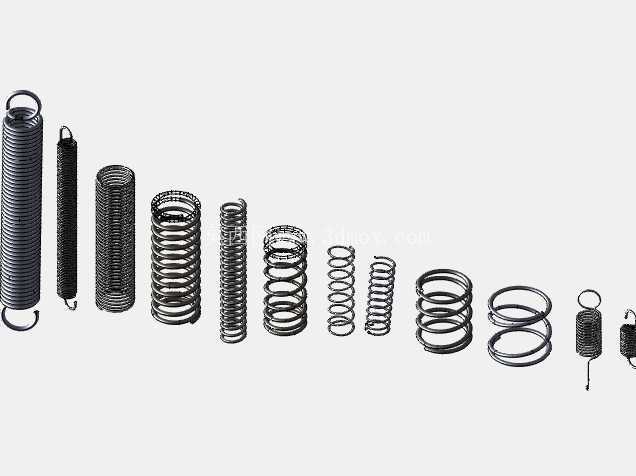

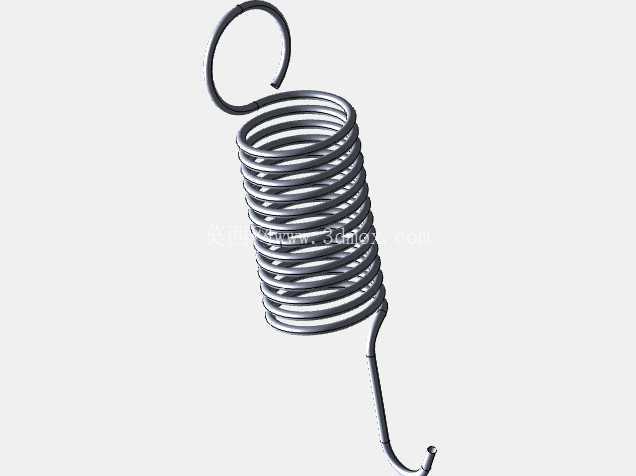

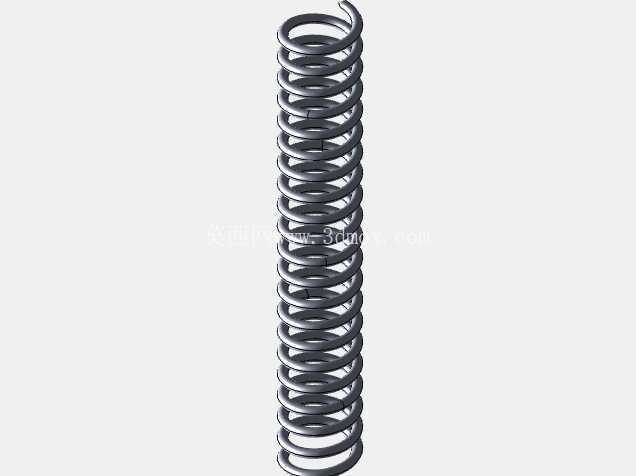

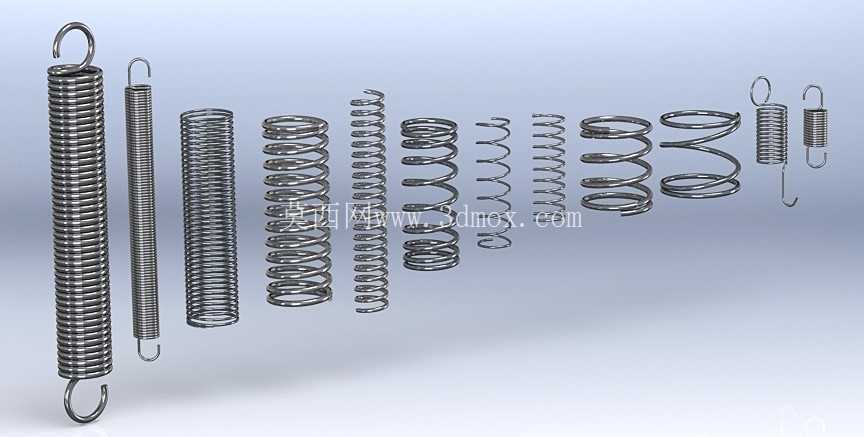

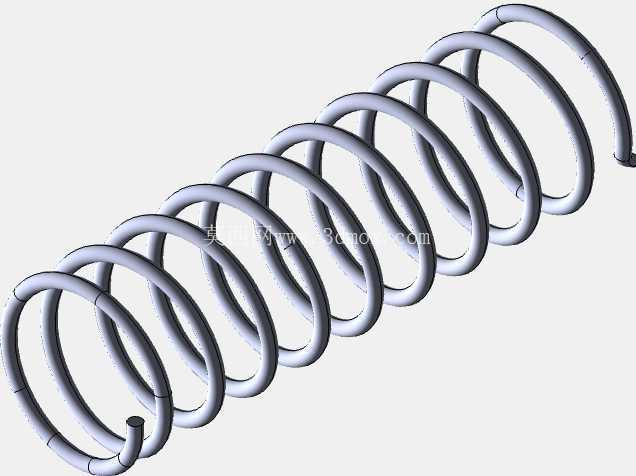

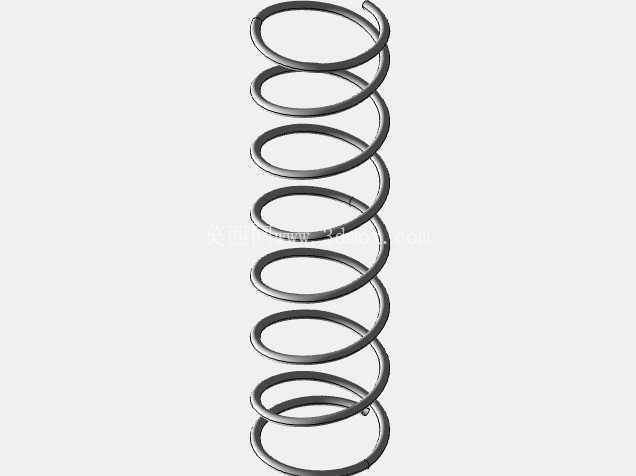

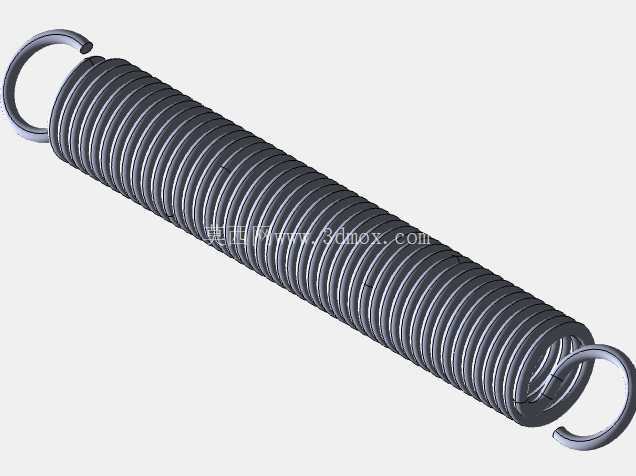

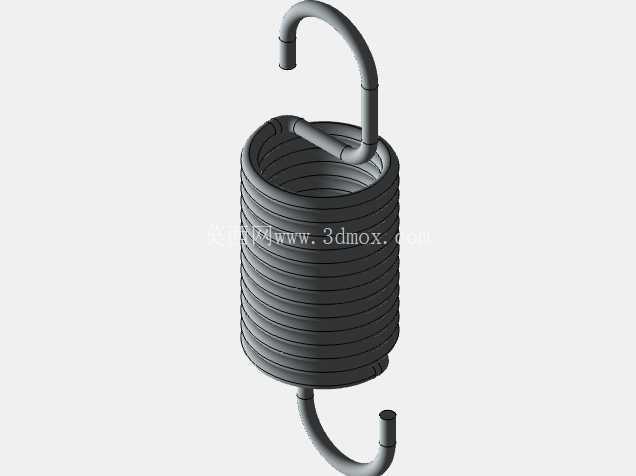

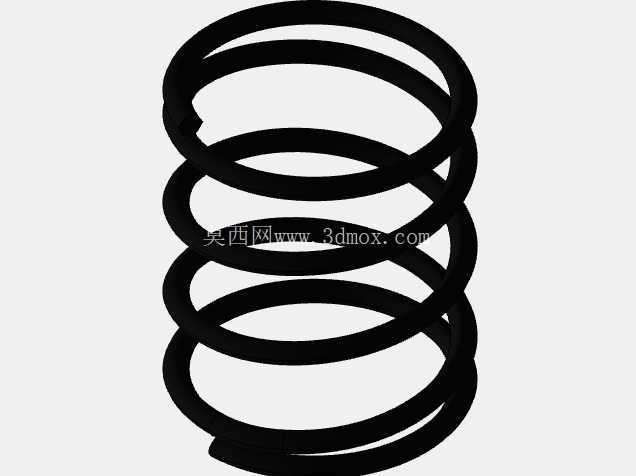

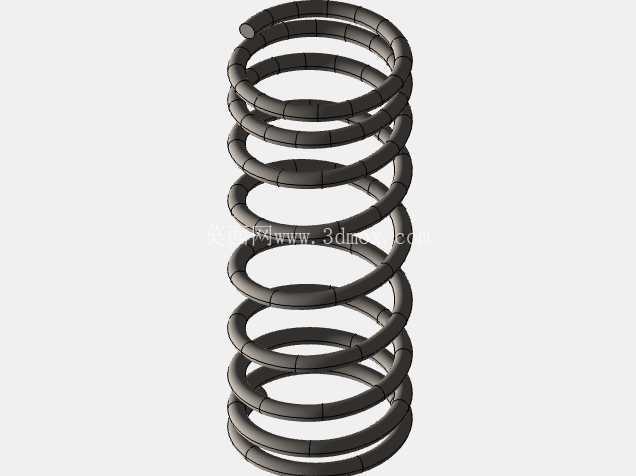

　　本次呈现的弹簧组涵盖了机械结构中最常用的几类弹性元件，从带挂钩的长行程拉伸弹簧，到密圈圆柱压缩弹簧，再到变径异形弹簧、双扭簧等不同结构形式，覆盖了从常规工装到精密设备的多场景弹性需求。在冲压模具的卸料结构中，不同线径的密圈压缩弹簧可提供稳定的复位弹力，设计时需根据卸料力大小匹配对应刚度的弹簧，同时预留10%-15%的预压行程，避免弹簧长期处于极限压缩状态出现疲劳失效；而带双耳挂钩的拉伸弹簧则多用于模具的侧抽芯复位、自动化设备的门体回弹结构，挂钩的折弯角度与圆弧过渡直接决定了弹簧的挂载可靠性，若挂钩处应力集中未做圆弧处理，长期往复拉伸后极易在挂钩根部出现断裂。

　　在自动化输送线的张紧结构中，长行程拉伸弹簧可补偿输送带的长期磨损伸长量，维持输送面的张紧度，选型时需根据输送带的运行张力匹配弹簧的初始拉力与最大拉伸量，安装时需保证弹簧两端挂钩的挂载点同轴度偏差不超过2°，避免弹簧受侧向力出现侧弯变形，缩短使用寿命。针对小型电子设备的按键回弹、精密夹具的夹紧结构，小线径的密圈弹簧可提供轻柔且线性的弹力反馈，这类弹簧的线径通常在0.2mm-1mm之间，节距均匀度误差需控制在0.05mm以内，否则会出现弹力不均、按键卡滞的问题。

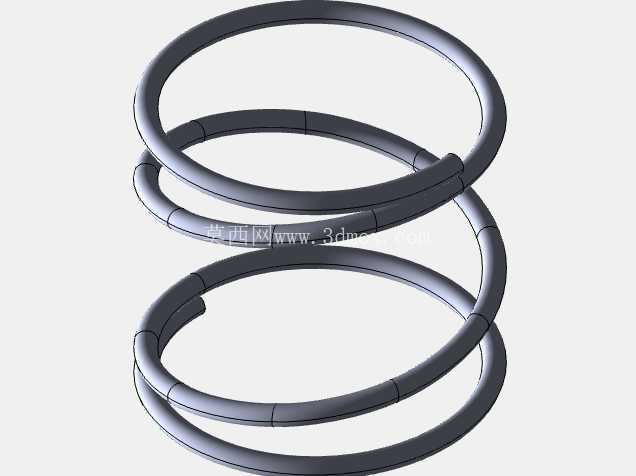

　　而异形的变径弹簧、锥形弹簧则多用于安装空间受限的特殊场景，比如阀门的阀芯复位结构，锥形弹簧的压并高度更小，可在有限的阀腔空间内提供足够的行程，同时避免普通圆柱弹簧压并时的圈间摩擦异响。从设计逻辑来看，不同类型弹簧的参数匹配完全围绕使用场景的受力需求展开：拉伸弹簧的初始拉力需克服被驱动部件的静摩擦力，避免空载时部件出现移位；压缩弹簧的刚度需匹配负载的运动行程，保证在全行程范围内弹力变化率不超过设计阈值；扭转弹簧的扭臂角度需根据安装位置的转动范围定制，避免扭臂与周边结构出现运动干涉。

　　安装边界方面，圆柱压缩弹簧的安装孔直径通常比弹簧外径大0.5mm-1mm，既给弹簧的径向变形预留空间，又避免弹簧在压缩过程中出现歪斜；拉伸弹簧的挂钩挂载轴直径需大于弹簧线径的1.5倍，降低挂钩处的接触应力；扭转弹簧的安装芯轴直径需比弹簧内径小0.3mm-0.8mm，保证弹簧扭转时不会与芯轴出现卡滞。在压铸模具的顶出复位结构中，弹簧的工作环境温度较高，通常需要选用耐高温的弹簧钢材质，同时表面做氧化处理，避免高温下出现锈蚀导致弹力衰减；而在食品加工设备中使用的弹簧则需要选用不锈钢材质，满足耐腐蚀、易清洁的使用要求。这套弹簧组的不同结构形式，基本覆盖了通用机械领域80%以上的弹性元件使用场景，结构设计时充分考虑了不同安装空间、受力工况的适配性，每一类弹簧的圈数、节距、挂钩形式都经过实际工况验证，可直接用于对应场景的结构选型与三维装配验证，减少设计阶段的参数反复调整工作量。
